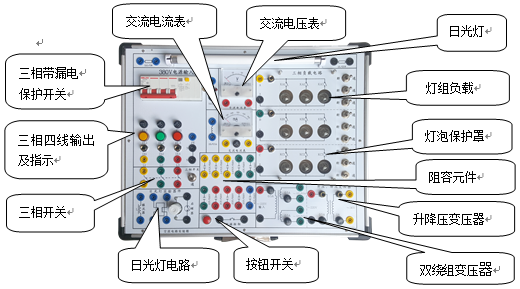

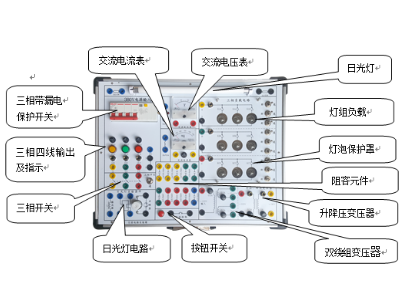

SHKC-DL4型交流電路實驗箱
一、技術指標
電源配置：交流輸入采用三相四線制，額定電壓為380V，允許波動范圍±10%，確保電源穩定可靠。
安全保護：設備配備三相四線帶漏電保護電源開關，有效預防漏電事故，保障操作安全。
短路保護與指示：設備設有三路短路保護，同時配備三路電源指示燈，方便及時發現并處理短路問題。此外，三相四線電源輸出接線端子和三路電流測量接口一應俱全，滿足多種測試需求。
負載與測量：三相燈組負載采用每相三個15W燈泡的設計，通過三只開關控制通斷，共9只燈泡。每相還設有電流測量插孔，方便進行相電流的測量。
日光燈器件組：包括10W鎮流器、10W日光燈管、啟輝器以及用于改善功率因數的高壓電容（規格分別為1μF/500V、2.2uf/500V、4.7μF/500V，各3個），滿足日光燈電路實驗的需求。
元件特性組：設備配備1kΩ/25W功率電阻、1H/0.5A電感及1μF/500V高壓電容各一只，通過實驗可測試各元件的參數，幫助了解元件特性。
變壓器配置：包含36V/220V升降壓鐵芯變壓器一只，原、副邊均設有電流測量接口，方便進行電流測試。此外，還配備一只220V/雙路12V的雙繞組變壓器，滿足多種電路實驗需求。
儀表與測量：設備設有量程為0～450V的交流電壓表和量程為0～500mA的交流電流表，帶有短路保護功能，確保測量準確可靠。
維護與保護：日光燈管和燈腳安裝在電路板的正面，方便維修維護。三相燈組上裝有有機玻璃保護罩，既防止燈泡損壞，又保護實驗導線不被燙壞，還保護了人生安全。
安全設計：設備設計有專用接地保護線，確保操作安全。同時，配套自鎖緊護套實驗導線12根（紅、黃、綠、黑各4根）和電流接口線1根，方便實驗操作。
可選配置：設備可選配耦合電感1對，以滿足互感實驗的需求。此外，機箱采用堅固型鋁合金框架和厚實的ABS塑料包角，外形尺寸為480×360×150mm，確保設備穩定耐用。
二、實驗項目
三表法測量交流電路等效參數：通過三表法測量交流電路中的電壓、電流和功率，計算得出等效參數，加深對交流電路特性的理解。
正弦穩態交流電路相量的研究：研究正弦穩態交流電路中電壓、電流和功率的相量關系，掌握相量分析的方法。
單相鐵心變壓器特性的測試：通過測試單相鐵心變壓器的電壓、電流和功率等參數，了解其工作特性和性能指標。
三相交流電路電壓、電流的測量：測量三相交流電路中的電壓和電流，了解三相電路的特點和規律。
三相電路功率的測量：通過測量三相電路的功率，計算得出三相電路的總功率和各相功率，加深對三相電路功率分配的理解。
功率因數及相序的測量：測量電路的功率因數和相序，了解功率因數對電路性能的影響以及相序的正確性對電路運行的重要性。
日光燈電路接線：學習日光燈電路的接線方法，掌握日光燈電路的工作原理和調試技巧。
日光燈電路及功率因數的提高：研究如何提高日光燈電路的功率因數，降低電路損耗，提高電路效率。
選做實驗項目（需根據設備配置和實驗需求進行選擇）
三相鼠籠式異步電動機實驗：了解三相鼠籠式異步電動機的工作原理和性能特點，掌握其控制方法。
三相鼠籠式異步電動機點動和自鎖控制：學習實現三相鼠籠式異步電動機的點動和自鎖控制，掌握電動機的基本控制技巧。
三相鼠籠式異步電動機正反轉控制：研究三相鼠籠式異步電動機的正反轉控制方法，實現電動機的正反轉切換。
三相鼠籠式異步電動機Y－△降壓起動控制：學習三相鼠籠式異步電動機的Y－△降壓起動控制方法，了解其在電動機起動過程中的應用。
單相電度表的校驗（需選配單相電度表）：學習單相電度表的校驗方法，確保其測量準確
三、實驗箱配置
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-DL4主機箱 | 含機箱、電源、實驗電路和分立元件等 | 1臺 |
2 | 實驗指導書 | 1本 | |
3 | 三相四線交流電源線 | 1根 |
附：完成上述全部實驗需要下列配套設備
（1）萬用表
（2）三相調壓器
（3）三相功率/功率因素表
（4）電機控制箱（實驗10-13）
（5）三相鼠籠式異步電動機（實驗10-13）
（6）單相電度表（實驗14）
（7）耦合電感1對（實驗15）
