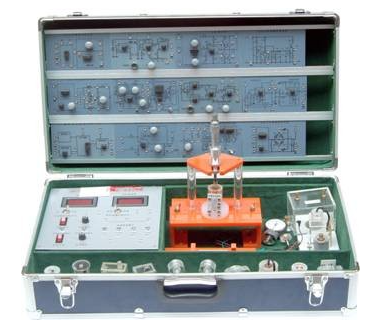

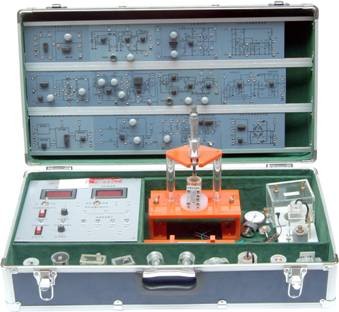

KCHGQ-02D型傳感器檢測實驗箱（17種）
一、概述
KCHGQ-02D型檢測與傳感器技術實驗箱，是本公司專為傳感器教學實驗而精心打造的一款多功能實驗設備。它適用于不同類別、不同層次的專業教學需求，能夠支持“傳感器原理與應用”、“自動檢測技術”等多門課程的教學實驗。對于高等院校、中專及職業技術學院等新建或擴建實驗室，這款實驗箱提供了快速開設實驗課的理想解決方案。
二、技術規格及參數
1、輸入電源設計為AC220V±5%，頻率為50±1Hz，確保設備穩定運行。
2、額定電流控制在≤5A，保障設備安全使用。
3、提供±5V和±15V的直流電源，滿足各類實驗需求，并具備短路保護功能。
4、穩壓系數達到±1%，電壓紋波≤10mV，確保實驗結果的準確性。
5、非線性誤差≤5%，測量精度≤1%，為實驗提供高精度數據支持。
6、功耗控制在100VA，節能環保。
7、輸出電流達到1A，滿足各種實驗設備的供電需求。
8、適應環境溫度范圍為-5℃～40℃，相對濕度＜85%（25℃），確保設備在各種環境下穩定運行。
9、實驗箱外觀尺寸緊湊，為660×400×230mm，便于擺放和移動。
三、實驗箱功能特點
1、內置四組直流穩壓電源，可方便地進行各類電源實驗，并配備加熱源功能。
2、低頻信號發生器頻率范圍1Hz-30Hz，輸出連續可調，Vp-p值達10V，最大輸出電流0.5A，滿足低頻信號實驗需求。
3、音頻信號發生器頻率范圍0.4KHz-10KHz，輸出電壓連續可調，最大輸出電流0.5A，適用于音頻信號實驗。
4、差動放大器通頻帶寬廣，可靈活配置成同相、反相、差動結構，增益范圍大，適用于各類放大實驗。
5、數字式電壓表采用三位半顯示，量程寬，精度高，方便進行電壓測量。
6、數字式頻率/轉速表由數碼管和發光管組成，可精確測量頻率和轉速，為實驗提供重要數據。
7、機械式壓力表量程適中，精度可靠，適用于壓力測量實驗。
8、手動氣壓源可方便地進行氣壓調節，滿足氣壓實驗需求。
四、振蕩器特性
1、低頻振蕩器頻率范圍1Hz-30Hz，輸出連續可調，Vp-p值達10V，最大輸出電流0.5A，為振蕩實驗提供穩定信號源。
2、振動源振動頻率與共振頻率相匹配，適用于振動實驗。
3、轉動源采用直流電源驅動，轉速可調范圍寬，滿足各類轉動實驗需求。
五、數據采集與處理軟件
數據采集卡采用12位AD轉換，分辨率高，采樣周期可調，支持單次和連續采樣。通過標準RS-232接口與計算機連接，實現數據的實時傳輸和處理。配套的處理軟件界面友好，功能強大，支持實驗項目選擇、數據采集、特性曲線分析、文件存取和打印等功能，為實驗教學提供便捷高效的解決方案。
六、傳感器種類及技術指標：
序號 | 實驗?zāi)K | 傳感器名稱 | 量程 | 精度 |
1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 2% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 2% |
5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 2mm | ± 3% |
7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-80℃ | ± 2% |
8 | 壓電式加速度傳感器模塊 | 磁電式傳感器 | 0 .5V/m | |
9 | 光纖式傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
10 | 壓力傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
11 | 音、低頻振蕩器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
12 | 差動放大器模塊 | 氣敏傳感器 | 50-200ppm | |
13 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
14 | 霍爾式測速傳感器 | 0-2400 轉/分 | ± 1.5% | |
15 | 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
16 | 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
17 | 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
七、實驗箱特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
4、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實驗內容如下：
帶*為思考實驗
序號 | 實驗序號 | 實驗名稱 |
1 | 實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
2 | 實驗二 | 電阻式傳感器的半橋性能實驗 |
3 | 實驗三 | 電阻式傳感器的全橋性能實驗 |
4 | 實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
5 | 實驗五 | 電阻式傳感器的振動實驗* |
6 | 實驗六 | 電阻式傳感器的電子秤實驗* |
7 | 實驗七 | 變面積式電容傳感器特性實驗 |
8 | 實驗八 | 差動式電容傳感器特性實驗 |
9 | 實驗九 | 電容傳感器的振動實驗* |
10 | 實驗十 | 電容傳感器的電子秤實驗* |
11 | 實驗十一 | 差動變壓器的特性實驗 |
12 | 實驗十二 | 自感式差動變壓器的特性實驗 |
13 | 實驗十三 | 差動變壓器的性能實驗 |
14 | 實驗十四 | 激勵頻率對差動變壓器特性的影響 |
15 | 實驗十五 | 差動變壓器的振動實驗* |
16 | 實驗十六 | 差動變壓器的電子秤實驗* |
17 | 實驗十七 | 光電式傳感器的轉速測量實驗 |
18 | 實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
19 | 實驗十九 | 接近式霍爾傳感器實驗 |
20 | 實驗二十 | 霍爾傳感器的轉速測量實驗 |
21 | 實驗二十一 | 霍爾傳感器的振動測量實驗 |
22 | 實驗二十二 | 渦流傳感器的位移特性實驗 |
23 | 實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
24 | 實驗二十四 | 渦流式傳感器的振動實驗 |
25 | 實驗二十五 | 渦流式傳感器的轉速測量實驗 |
26 | 實驗二十六 | 溫度傳感器及溫度控制實驗（AD590） |
27 | 實驗二十七 | 磁電式傳感器的特性實驗 |
28 | 實驗二十八 | 磁電式傳感器的轉速測量實驗 |
29 | 實驗二十九 | 磁電式傳感器的應用實驗* |
30 | 實驗三十 | 壓電加速度式傳感器的特性實驗 |
31 | 實驗三十一 | 光纖傳感器的位移特性實驗 |
32 | 實驗三十二 | 光纖傳感器的振動實驗 |
33 | 實驗三十三 | 光纖傳感器的轉速測量實驗 |
34 | 實驗三十四 | 壓阻式壓力傳感器的特性實驗 |
35 | 實驗三十五 | 壓阻式壓力傳感器的差壓測量實驗* |
36 | 實驗三十六 | 超聲波傳感器的位移特性實驗 |
37 | 實驗三十七 | 超聲波傳感器的應用實驗* |
38 | 實驗三十八 | 氣敏傳感器的原理實驗 |
39 | 實驗三十九 | 濕敏傳感器原理實驗 |

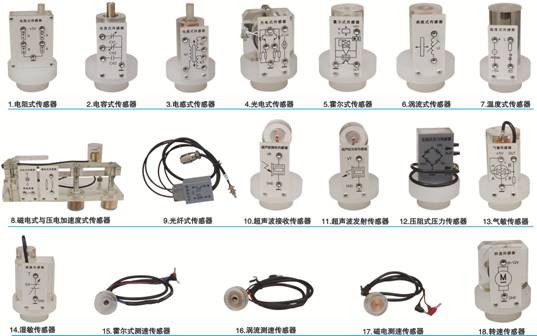

九、傳感器：
十、傳感器配置清單：
序號 | 器件名稱 | 單位 | 數量 |
1 | 實驗箱 | 箱 | 1 |
2 | 電阻式霍爾式傳感器轉換電路 | 塊 | 1 |
3 | 電容式傳感器轉換電路 | 塊 | 1 |
4 | 電感式傳感器轉換電路 | 塊 | 1 |
5 | 光電式傳感器轉換電路 | 塊 | 1 |
6 | 渦流式傳感器轉換電路 | 塊 | 1 |
7 | 溫度式傳感器轉換電路 | 塊 | 1 |
8 | 壓電加速度式傳感器轉換電路 | 塊 | 1 |
9 | 光纖式傳感器轉換電路 | 塊 | 1 |
10 | 壓力傳感器轉換電路 | 塊 | 1 |
11 | 超聲波傳感器轉換電路 | 塊 | 1 |
12 | 濕敏傳感器轉換電路 | 塊 | 1 |
13 | 音頻、低頻振蕩器電路 | 塊 | 1 |
14 | 差動放大器電路 | 塊 | 1 |
15 | 電阻式傳感器 | 個 | 1 |
16 | 電容式傳感器 | 個 | 1 |
17 | 霍爾式傳感器 | 個 | 1 |
18 | 電感式傳感器 | 個 | 1 |
19 | 光電式傳感器 | 個 | 1 |
20 | 渦流式傳感器 | 個 | 1 |
21 | 渦流測速傳感器 | 個 | 1 |
22 | 溫度式傳感器 | 個 | 1 |
23 | 磁電式傳感器 | 個 | 1 |
24 | 磁電測速傳感器 | 個 | 1 |
25 | 壓電加速度式傳感器 | 個 | 1 |
26 | 光纖式傳感器 | 個 | 1 |
27 | 壓力傳感器 | 個 | 1 |
28 | 超聲波傳感器 | 對 | 2 |
29 | 氣敏傳感器 | 個 | 1 |
30 | 濕敏傳感器 | 個 | 1 |
31 | 霍爾式轉速傳感器 | 個 | 1 |
32 | 轉速傳感器 | 個 | 1 |
33 | 位移臺架 | 套 | 1 |
34 | 光纖位移臺架 | 個 | 1 |
35 | 測微器 | 把 | 1 |
36 | 壓力表 | 只 | 1 |
37 | 橡皮氣囊 | 個 | 1 |
38 | 三通管 | 條 | 1 |
39 | 鐵片、銅片、鋁片各一片 | 片 | 3 |
40 | 溫度計0-100℃ | 條 | 1 |
41 | Φ8×4磁鋼 | 粒 | 1 |
42 | 超聲波反射擋板 | 塊 | 1 |
43 | 傳感器實驗指導書 | 冊 | 1 |
44 | 實驗連接導線 | 條 | 25 |
45 | 數據采集連接線 | 條 | 1 |
46 | 數據采集處理軟件 | 盤 | 1 |
