計算機組成原理基礎實驗箱

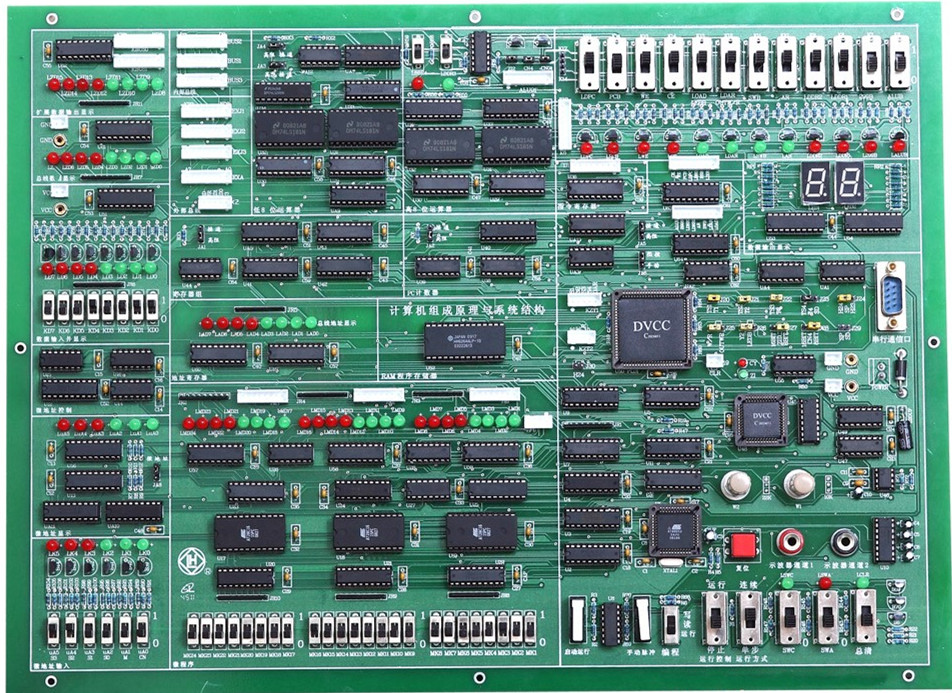

SHKC-WH6型計算機組成原理基礎實驗箱

一、結構特點

    本系統由鋁木合金箱體、開關電源、系統控制部件、開放式實驗電路區等組成。全部實驗用信號線的連接采用排線，操作方便，接觸可靠。全部實驗基于中小規模集成電路，資源完全向?qū)W生開放，可以完成“計算機組成原理”、“計算機結構與邏輯設計”、“電子系統綜合設計”等課程的實驗，本實驗箱適用于本?？圃盒Ｓ嬎銠C專業和其它相關專業的相關課程的實驗和創新設計。

二、性能特點

1、硬件系統采用高性能單片機89S52和LATTICE公司CPLD器件的有機結合,使系統的硬件控制電路精簡而可靠。

2、提供手動、自動和聯機三種工作方式，滿足不同層次實驗的監視需要。

3、具有完善的系統檢測電路和系統保護電路設計,使實驗系統更易于維護和使用。

4、系統自備雙通道邏輯示波器，便于實驗過程中時序信號的測量。

5、系統和電腦采用RS232/USB通信方式。

6、實驗系統采用總線結構，使實驗計算機具有結構簡單清晰、擴展方便、靈活易變等諸多優點，實驗時只要少些接線即可。

7、專為本機配備的動態集成調試運行軟件以圖形化的界面顯示模型機內部數據的流向和各種控制信號的狀態以及時序關系。

三、技術指標

1、實驗電路工作電源：+5V/2A、±12V/0.5A，每路均帶有短路保護和自動關斷功能，每路帶電源指示。其中+5V電源設計有過壓、過流、欠壓保護功能，待電路中故障排除后，自動恢復供電，確保設備和人身安全。

2、實驗系統的字長為8位、16位兼容設計。

3、實驗系統的基本指令系統類PC 機，有多種指令格式，多種尋址方式。

4、主存儲器采用8K字節靜態存儲器6264，用于存放用戶程序和數據。

5、配運算器模塊，由4片4位的算術邏輯單元74LS181功能發生器級聯而成。同時配備1片74LS182,實現進位串并級聯方法，可進行8位、16位運算器實驗。

6、配備一個超前進位產生器74LS182。

7、控制器采用微程序方案實現，控存字長為24位，可用最大容量為1024字節，且用電可擦寫的E2ROM存儲器芯片組成，支持動態微程序設計。

8、實驗系統工作頻率源由555時基電路和74LS123可再觸發單穩態多諧振蕩器組成產生，頻率范圍為330HZ～580HZ。可以同時產生四種不同時序的時鐘信號。

9、實驗系統配有微程序手動輸入并顯示模塊，裝有24個微程序輸入開關，用于輸入微程序。

10、配有手動16位數據輸入模塊，裝有16個數據輸入開關，用于輸入16位數據。

11、配8個控制開關，2個微動開關，用于手動控制整機的運行和切換運行方式等。

12、配2位七段數碼管以顯示程序運行的最后結果。另配置6個數碼管。

13、配微地址發生器模塊和微地址顯示模塊、微地址控制模塊。

14、配數據總線顯示模塊，用于顯示數據總線上的動態數據。

15、配總線地址顯示模塊，用于顯示地址總線上的動態地址。

16、配有一個雙向通用移位寄存器，以實現邏輯移位功能。

17、配有指令寄存器和地址寄存器。

18、主機上設計有二片大規模 CPLD 和超強51單片機作為整機的主控器件，可以在完全自動方式下完成全部部件實驗和整機模型機設計實驗。

19、實驗的連接：模塊間實驗線路的連接：全部信號采用排線連接，操作簡便，實驗導線連接穩定可靠。

20、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×150mm。

四、軟件技術指標

1、實驗系統集成動態調試運行軟件。

2、詳盡的CAI課件,將實驗原理、目的、芯片、查詢等功能集于一體,便于多媒體教學；

3、極強的程序和微程序調試功能，有單步、斷點和連續等運行方式。

4、有程序和微程序讀寫功能。

5、以彩色流程圖方式全程監視程序的運行狀態和運行結果。

    6、用debug的讀寫存貯菜單，可對寄存器進行其輸入數據和參數設置以及讀出目標輸出信息。

五、實驗項目

1、8位算術邏輯運算實驗

2、帶進位控制8位算術邏輯運算實驗

3、16位算術邏輯運算實驗

4、移位運算器實驗

5、存儲器實驗

6、微控制器實驗

7、基本模型機的設計與實現

8、帶移位運算的模型機的設計與實現

9、復雜模型機的設計與實現

10、總線控制實驗

六、實驗箱配置表

附：使用本實驗箱需配套儀器儀表:電腦、萬用表
