模擬電路實驗箱

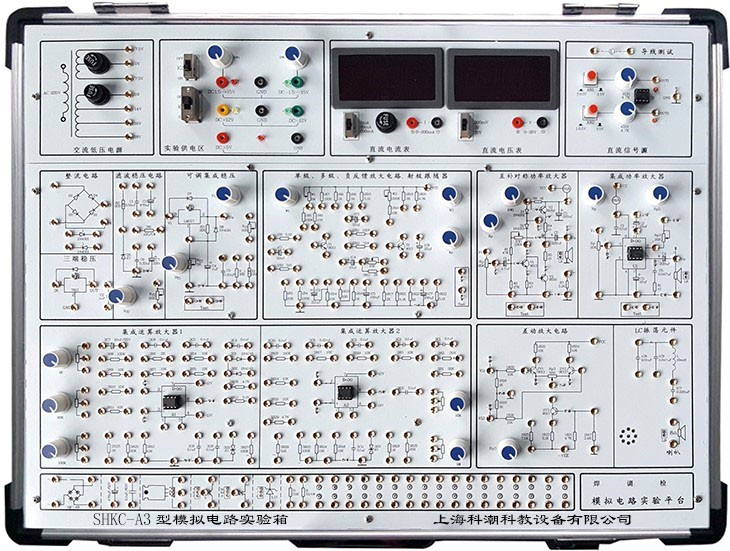

SHKC-A3型模擬電路實驗箱

模擬電路實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路板組成。其中實驗電路采用固定功能模塊方式，電路原理和元器件符號清晰，實驗用元器件可以焊裝在線路板的反面，安全可靠，不易損壞，也可以裝在線路板的正面，元件直觀可見，感性認識強，正面還有實驗電路原理圖，使學生在實驗時對原理一目了然。

圖片盡供參考

一、技術指標

1、工作電源

（1）輸入：AC220V±10%,50HZ。

（2）輸出：

①、ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。有短路保護功能。

②、DCV  ±1.5V～±15V連續可調，有短路保護自動恢復功能。

③、DCV  ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。

（3）完善的電源保護電路：過流保護、過壓保護、接反保護。

2、信號源

（1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。

3、單級放大電路

4、二級放大電路

5、射極跟隨器電路

6、差動放大電路

7、負反饋放大電路

8、半波、全波、橋式整流和濾波電路

9、并聯穩壓電路

10、集成功率放大電路

11、互補對稱功率放大電路

13、2組運算放大器電路

14、分立元件區：設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入?yún)^(qū)，用鍍銀長紫銅管做插孔，可以滿足大小不同的管腳的接插。

15、測量表

（1）直流數字電壓表0-20V分三檔測量，分別是200mV檔、20V檔、20V檔。

（2）直流數字電流表0-200mA分三檔測量，分別是2mA檔、20mA檔、200mA檔。

16、實驗板采用2mm厚印制線路板制成。

17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。

18、可以根據需要，另行開發其它實驗電路。

19、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

20、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。

二、實驗內容

(一） 分立元件電路實驗

1、基本單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射級跟隨器

5、差動放大電路

7、集成功率放大器

8、互補對稱功率放大器

9、單相半波、全波、橋式整流和濾波電路實驗

10、集成穩壓電路

11、RC正弦波振蕩器

12、LC振蕩器及選頻放大器

13、電流/電壓轉換電路

14、電壓/頻率轉換電路

15、二極管的正、反相特性

16、晶體三極管的輸入、輸出特性

17、并聯型直流穩壓電源

（二）集成運算放大電路實驗

1、模擬運算電路

（1）電壓跟隨器

（2）反向比例放大器

（3）同相比例放大器

（4）反相求和比例放大器

（5）雙端輸入求和放大電路

2、積分與微分電路

（1）積分電路

（2）微分電路

（3）微積分電路

3、波形發生電路

（1）方波發生器

（2）占空比可調的矩形波發生器

（3）三角波發生電路

（4）鋸齒波發生電路

4、有源濾波器

（1）低通濾波器

（2）高通濾波器

（3）帶阻濾波器

5、電壓比較器

（1）過零比較器

（2）反相滯回比較器

（3）同相滯回比較器

6、波形變換電路

7、運算放大器指標測試

（三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。

四、模擬電路實驗箱配置

附：使用本實驗箱需配套儀器儀表:萬用表和示波器
