模塊化模擬電路實驗箱

SHKC-A6型模塊化模擬電路實驗箱

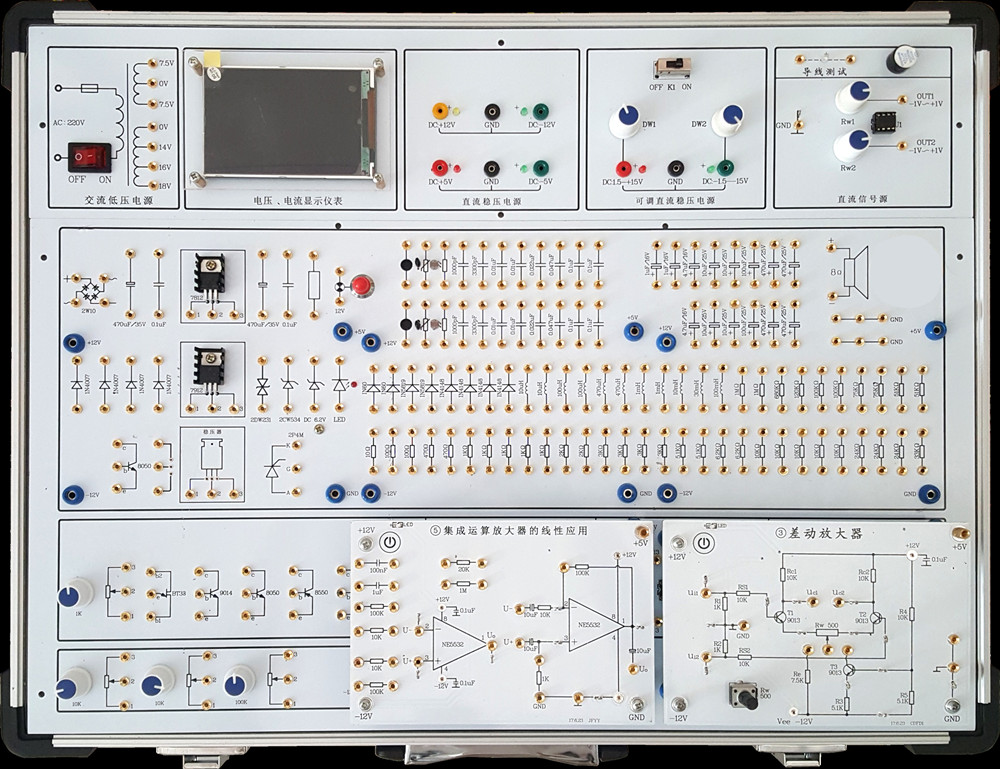

模塊化模擬電路實驗箱由全鋁合金箱體、高性能線性電源和實驗電路板組成。其中實驗電路既可以采用固定功能模塊方式，也可以自行搭建實驗電路，電路原理和元器件符號清晰，實驗用元器件全部焊裝在線路板的反面，安全可靠，不易損壞。本實驗箱適用于本專院校所有電類和非電類專業《模擬電子技術》、《電子線路》等課程的實驗教學。

一、技術指標

1、實驗箱工作電源

輸入：AC220V±10%,50HZ。

輸出：（1）DCV ±12V/0.5A；

      （2）DCV ±1.5V～±12V/0.5A；

      （3）DCV ±5V/1A ， 以上各路均帶短路保護功能。

   交流低壓輸出：(1) ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A。

2、配3.5寸TFT液晶顯示電壓電流監測表：同時監測4路直流電壓和4路電流，任意一路電源短路或欠壓均在液晶屏上顯示電源故障并報警。

3、信號源

（1）直流信號源：雙路-1V～+1V連續可調。

4、分立元件設計區

（1）設計有橋堆2W10 1個、二極管1N4007 4個/IN4148 2個、穩壓管2DW231/2CW534/DC6.2V各1個、發光二極管1個、可控硅2P4M 1個、單結晶體管BT33 1個、三端穩壓管7812/7912各1個、12V指示燈1個、個三極管9014/8050/8550各2個、8歐姆喇叭1個、0.5W電位器1K/10K/100K/各1個、1W 電位器10K 1個、IC16插座3個、各種固定值（10Ω~1MΩ)的電阻近40只、各種固定值的電容30只和各種固定值得電感12個，另設計有阻容件自由接插區10個。

 （2）設計獨立模塊電路實驗接入?yún)^(qū)5個：尺寸155×100mm，可選配固定線路實驗?zāi)K，學生可以進行創新性練習，以提高學生的思維能力和動手能力。

★5、固定線路獨立模塊

A部分：獨立模塊的結構設計

（1）電源輸入設計在模塊的4角上，分別為+5V、+12V、-12V和地；

（2）4角固定位置采用錯位設計方式，避免模塊插反或插錯；

（3）模塊電路上的3組電源（5V和±12V)用觸摸開關控制。

B部分：獨立模塊組成（可以根據實驗要求選擇配置，出廠標準配置是下面的1-10項，11-19為選擇配置）

（1）晶體管共射放大器的測試（（Q 點設置和影響與帶 R E 不帶 R E 分別交流參數測試）。

（2）場效應管放大電路。

（3）差分放大電路（恒流源結構）。

（4）負反饋放大電路（分立元件）。

（5）集成運算放大器線性應用電路。

（6）運算放大電路實驗板1。

（7）運算放大電路實驗板2。

（8）正弦波振蕩器電路。

（9）集成功率放大電路設計與測試（0.5 瓦以上的集成 AB 類、分立 AB 類和集成 D 類

功放，帶喇叭和 3.5mm 的音頻輸入接口。實驗內容包括對比測試最大功率與效率、通頻帶等）。

（10）整流濾波并聯穩壓電路。

（11）線性穩壓電源設計與調測（串聯穩壓電源、測試內容包括 SC、SV、內阻、紋波等）。

（12）VGA 可變增益放大器（VCA 控制特性、AGC 電路）。

（13）紅外光通信電路（載波發生電路、PWM 調制電路、PWM 解調）。

（14）聲光控觸發報警器（聲控電路、光控電路、延時電路）。

（15）觸摸報警器（采用場效應管和可控硅）。

（16）開關電源應用設計（DC-DC 升壓、降壓、負壓）。

（17）精密整流、絕對值、峰值檢測）。

（18）電壓比較器之晶體管β篩選器設計。

（19）直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）。

    5.實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

6.機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

二、實驗內容（13-22為選做實驗，需選配模塊）

1、基本單級放大電路實驗

2、場效應管放大電路實驗

3、差分放大電路實驗

4、負反饋放大電路實驗

5、運算放大器性能線性應用實驗

6、模擬運算電路

（1）電壓跟隨器

（2）反向比例放大器

（3）同相比例放大器

（4）反相求和比例放大器

（5）雙端輸入求和放大電路

7、積分與微分電路

（1）積分電路

（2）微分電路

（3）微積分電路

8、波形發生電路

（1）方波發生器

（2）占空比可調的矩形波發生器

（3）三角波發生電路

（4）鋸齒波發生電路

9、有源濾波器

（1）低通濾波器

（2）高通濾波器

（3）帶阻濾波器

10、電壓比較器

（1）過零比較器

（2）反相滯回比較器

（3）同相滯回比較器

波形變換電路

正弦波振蕩器實驗

線性穩壓電源設計與調測

VGA 可變增益放大器實驗

集成功率放大電路設計與測試

紅外光通信實驗

聲光控觸發報警器實驗

觸摸報警器實驗

開關電源應用設計實驗

精密整流絕對值、峰值檢測實驗

電壓比較器之晶體管β 篩選器設計

22、直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）

三、實驗箱配置

附：使用本實驗箱需配套儀器儀表:函數信號發生器（信號源）、萬用表和示波器。
