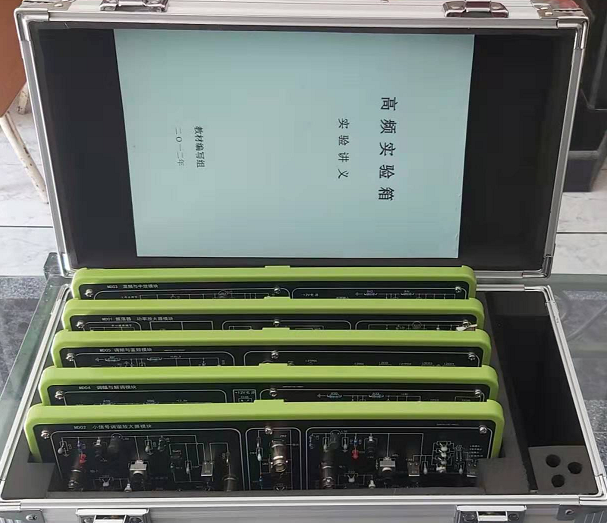

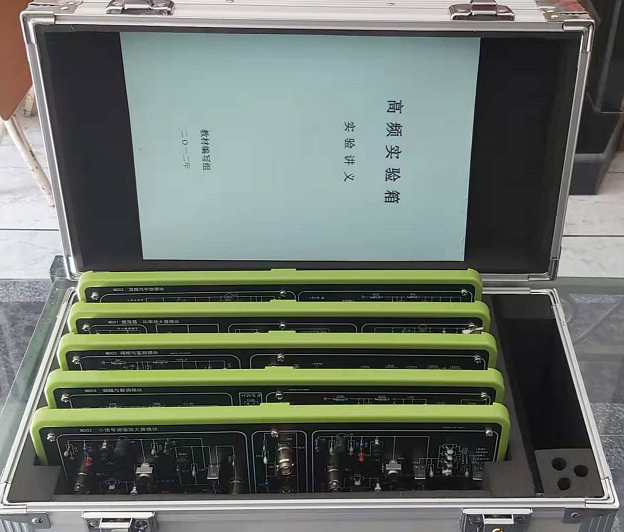

SHKCN-12型高頻電路實驗箱
一、設計理念與特點
本通信電路與系統實驗平臺專注于設計型實驗的需求，通過模塊化、插拔式的設計，實現了元件的快速更換與靈活配置。實驗平臺特別關注頻率參數的調節，通過優化電感、電容和電阻元件的組合，實現了頻率的有效調控，從而提高了系統的Q值，使實驗現象更為顯著。
二、核心功能與模塊
頻率調節與優化：實驗平臺允許用戶通過更換或調節元件，實現頻率的靈活調整，從而滿足不同的實驗需求。
模塊化設計：系統采用模塊化設計，每個模塊獨立運作，并有獨立的電源開關進行控制。這不僅提高了使用的便捷性，還有效避免了無實驗內容導致的電路損壞。
高性能元件：實驗板采用高品質元件，如大功率直插元器件、高耐壓電容和金屬膜電感等，確保實驗的準確性和穩定性。
專用工具與接口：平臺配備專用無感螺絲刀，方便實驗操作。同時，通信接口采用BNC和測試針共存的方式，確保與各種射頻儀器的順暢通信。
三、技術指標與實驗模塊
小信號放大器模塊：
單調諧回路諧振放大器：針對低至5mV的信號進行高效放大，中心頻率可調至8-12MHZ。
雙調諧回路諧振放大器：同樣針對低信號進行放大，并可通過調節耦合電容觀察不同耦合狀態下的幅頻特性。
頻率特性測試檢波電路：通過檢波電路實現掃頻信號的包絡檢測，直接顯示幅頻特性曲線。
其他功能模塊：
無源諧振回路測試電路：測試串聯和并聯諧振回路的性能。
語音輸入電路：通過專用耳機線連接手機，為系統提供音頻信號輸入。
功率放大電路：放大接收的音頻信號并通過喇叭播放。
電源輸入與保護電路：提供四組獨立電源供電，確保電源穩定并防止模塊間信號干擾。
（二）調幅解調與功放模塊
1. 丙類功率放大器
組成：由甲放前級和丙類放大后級構成。
特性：丙放功率放大器電源開放式，便于電流測量和功率計算。
實驗功能：集電極加裝音頻變壓器，支持大信號集電極調幅實驗；基極調幅實驗，調幅后可進行功率放大并通過天線發射。
觀察與測試：通過電阻拾取電流，可觀察過壓、欠壓、臨界狀態；提供多種負載電阻，便于觀察輸入信號、電源電壓、負載變化對電路的影響。
2. 功率信號發射
功能：經丙類功放后，信號與發射回路LC調諧并通過天線發射。
3. 包絡檢波電路
特性：加裝直流、交流負載和AGC直流變量輸出，便于觀察對角失真和負峰切割失真。
4. 集成乘法器調幅電路
組成：采用1496乘法器芯片。
功能：通過電位器控制輸入直流分量，實現DSB和AM間轉換，并通過邊帶濾波器實現SSB功能。
5. 同步檢波電路
組成：由1496芯片組成。
功能：對集成調幅信號進行運算，也可接收不同調制深度的調幅信號。
6. 電源輸入與保護電路
特性：提供12V、-12V、5V穩定電源，紋波小；有濾波電路防止模塊間干擾。
（三）振蕩器模塊
1. LC振蕩器電路
特性：開放式振蕩回路，可選擇克拉波或西勒電路形式。
實驗內容：學生需計算并選擇電容，系統提供中心頻率為10.245MHZ的電路。
2. 晶體振蕩器電路
功能：14.745MHZ晶體振蕩器，可觀察靜態工作點漂移下的頻率穩定和電壓幅度關系。
3. 電源輸入與保護電路
特性：同調幅解調與功放模塊。
（四）調頻與鑒頻器模塊
1. 變?nèi)荻O管調頻電路
功能：調頻電路中心頻率為10.245MHZ，可調靜態電壓，輸出波形不失真。
2. 相位鑒頻器
組成與特性：采用1496乘法器，輸入端選頻，輸出穩定，鑒頻特性好。
3. 鎖相環調頻器
功能：采用NE564芯片，VCO輸出頻率高、波形易調，可設置輸出頻率和幅度。
4. 鎖相環鑒頻器
功能：與鎖相環調頻器參數一致，可調節VCO的頻率和幅度。
5. 電源輸入與保護電路
特性：同調幅解調與功放模塊。
（五）中頻放大與混頻模塊
1. 中頻放大器
功能：455KHZ中頻放大，由兩級甲放組成，選頻放大，輸出幅度可調。
2. 三極管混頻電路
應用：用于AM調幅波系統，進行10.7MHZ與10.245MHZ混頻，輸出至中頻電路。
3. 乘法器混頻電路
應用：用于FM電路系統，對14.745MHZ和10.245MHZ信號混頻，輸出4.5MHZ中頻信號。
4. 自動增益控制AGC電路
組成與功能：由運放電路組成，用于實驗系統。
（六）元件庫
內容：包括電阻、電容、電感、可調電容、可調電阻、三極管等元件，牢固耐用。
三、實驗內容
1. 基礎實驗
實驗一：單調諧回路諧振放大器實驗
目標：研究單調諧回路的諧振特性及其在放大器中的應用。
內容：搭建單調諧回路諧振放大器，觀察諧振點的變化對放大器性能的影響。
實驗二：雙調諧回路諧振放大器實驗
目標：探究雙調諧回路在諧振放大器中的性能特點。
內容：搭建雙調諧回路諧振放大器，觀察雙調諧回路對放大器帶寬和增益的影響。
實驗三：丙類功率放大器實驗
目標：研究丙類功率放大器的原理和工作特性。
內容：搭建丙類功率放大器電路，測試其輸出功率、效率和失真度。
實驗四：集電極AM和集成選頻實驗
目標：了解集電極調幅和集成選頻的原理和應用。
內容：實現集電極調幅功能，并通過集成選頻電路進行信號選擇。
實驗五：西勒振蕩器實驗
目標：研究西勒振蕩器的工作原理和振蕩條件。
內容：搭建西勒振蕩器電路，觀察其振蕩頻率和穩定性。
實驗六：克拉波振蕩器實驗
目標：了解克拉波振蕩器的特性和應用。
內容：搭建克拉波振蕩器電路，研究其振蕩頻率和波形。
實驗七：晶體振蕩器實驗
目標：研究晶體振蕩器的穩定性和頻率特性。
內容：搭建晶體振蕩器電路，測試其頻率穩定性和精度。
實驗八：乘法器調幅實驗
目標：了解乘法器在調幅中的應用。
內容：使用乘法器實現調幅功能，觀察調幅信號的波形和特性。
實驗九：同步檢波實驗
目標：研究同步檢波的原理和應用。
內容：搭建同步檢波電路，觀察檢波后的信號波形和性能。
實驗十：基極調幅實驗
目標：了解基極調幅的原理和實現方法。
內容：在電路中實現基極調幅功能，觀察調幅效果。
實驗十一：包絡檢波實驗
目標：研究包絡檢波的原理和特性。
內容：搭建包絡檢波電路，觀察檢波后的信號波形和失真情況。
實驗十二：變?nèi)荻O管調頻實驗
目標：研究變?nèi)荻O管在調頻電路中的應用。
內容：使用變?nèi)荻O管實現調頻功能，觀察調頻信號的特性和頻率變化。
實驗十三：相位鑒頻器實驗
目標：了解相位鑒頻器的工作原理和性能。
內容：搭建相位鑒頻器電路，測試其對調頻信號的鑒頻效果。
實驗十四：鎖相環集成調頻與壓控振蕩器實驗
目標：研究鎖相環在調頻和壓控振蕩器中的應用。
內容：搭建鎖相環調頻電路和壓控振蕩器，觀察其調頻特性和穩定性。
實驗十五：電容耦合相位鑒頻器實驗
目標：研究電容耦合相位鑒頻器的特性和應用。
內容：搭建電容耦合相位鑒頻器電路，測試其對調頻信號的鑒頻性能。
實驗十六：三極管混頻器實驗
目標：了解三極管在混頻器中的應用和原理。
內容：使用三極管搭建混頻器電路，觀察混頻信號的輸出特性。
實驗十七：中頻放大器實驗
目標：研究中頻放大器的放大特性和選頻功能。
內容：搭建中頻放大器電路，測試其對中頻信號的放大效果。
實驗十八：乘法器混頻實驗
目標：了解乘法器在混頻電路中的應用和特性。
內容：使用乘法器實現混頻功能，觀察混頻后的信號頻譜。
2. 設計型實驗
實驗一：單調諧回路諧振放大器實驗（諧振點設置）
目標：通過設計諧振點的位置，優化單調諧回路諧振放大器的性能。
內容：設計諧振點位置，搭建并測試放大器性能。
實驗二：雙調諧回路諧振放大器實驗（諧振點設置、耦合電容選擇）
