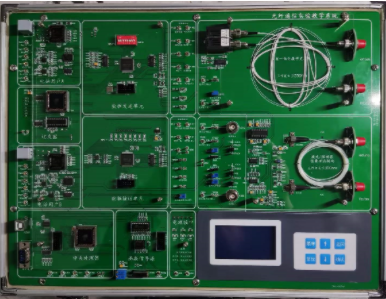

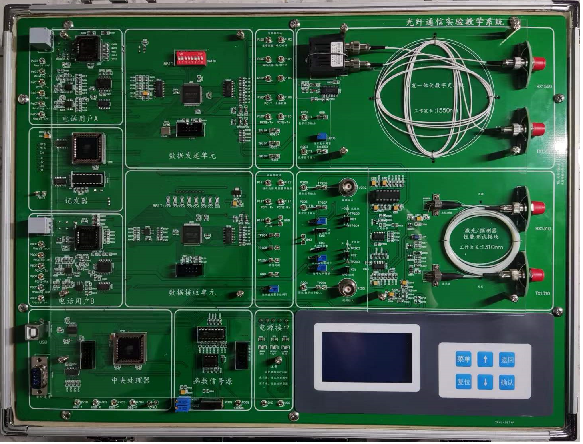

SHKCN-10型光纖通信綜合實驗箱

為了滿足現代通信技術的深入研究和探索需求，我們推出了一款專業級的光纖通信綜合實驗平臺。該平臺集信道編碼、復接解復接、信令和系統性實驗等功能于一體，為光通信專業的學生和科研人員提供了強大的實驗工具。

一、產品亮點

1. 多功能電源支持：內置±5V、±12V的工作電源，滿足各種實驗需求。

2. 實驗友好的光收發端機：配備低速1310波長光收發端機，數據速率覆蓋DC到5MHZ，便于20MHZ示波器觀測。

3. 內置誤碼測試：無需外接設備，即可進行光檢測機靈敏度測試。

4. 靈活的接口設計：光輸入、輸出接口均朝外設計，方便與其他光器件連接。

5. 升級擴展能力強：預留硬件擴展接口，可選配LED或LD性能測試模塊。

6. 用戶友好的操作界面：采用液晶鍵盤管理實驗參數，取代傳統接插件。

7. 強大的系統性實驗功能：帶有標準E1接口，線路時鐘可編程，滿足各種實驗場景。

8. 模擬與數字電話傳輸：支持完整的電話呼叫接續功能。

9. 硬件資源豐富：集成CPLD、MS-51單片機、電話呼叫系統等資源，便于二次開發。

二、技術規格

1. 先進的光傳輸系統：1310nm光傳輸系統由獨立激光器和探測器組成，有助于學生理解光傳輸原理。

2. 模塊化設計：整板設計，各模塊獨立，關鍵器件采用玻璃罩保護。

3. 雙波長支持：同時支持1310nm和1550nm波長，可在單一平臺上完成多種實驗。

4. 豐富的編碼功能：提供CMI、5B6B、5B1P、HDB3等編譯碼模塊。

5. 高性能FPGA平臺：支持大量二次開發實驗。

6. 多信號傳輸通道：支持模擬、數字、計算機數據、圖像、語音等多種信號的光纖傳輸。

7. 多機組網能力：多臺設備可通過光纖組成環網，實現協同實驗。

8. 穩定的電源輸入：支持AC 220V±10% 50±5Hz的交直流電源輸入。

9. 靈活的信號源：提供正弦波、三角波、方波和基帶信號等多種信號源。

10. 高性能光收發模塊：支持1310nm和1550nm波長的光收發，具有高響應度和低噪聲等特點。

三、實驗項目

前言：光纖實驗系統組成介紹

第一章：光纖通信認知實驗

• 實驗1：光纖、光纜的識別實驗

• 實驗2：電光、光電轉換傳輸實驗

第二章：光發射端機指標測試實驗

• 實驗1：數字光發端機的平均光功率測量

• 實驗2：數字光發端機的消光比測量

• 實驗3：半導體LD光源的P-I曲線繪制實驗

• 實驗4：自動光功率控制（APC）測試

第三章：常用光無源器件測試實驗

• 實驗1：光纖活動連接器

• 實驗2：光衰減器的性能指標測量

第四章：光接收端機指標測試實驗

• 實驗1：數字光收端機的靈敏度測量

• 實驗2：數字光收端機的動態范圍測量

第五章：電信號傳輸編譯碼原理實驗

• 實驗1：AMI/HDB3編碼原理實驗

第六章：光傳輸線路編譯碼實驗

• 實驗1：CMI編譯碼原理及光傳輸實驗

• 實驗2：5B6B編碼原理及光傳輸實驗

• 實驗3：5B1P/1C編碼原理及光傳輸實驗

• 實驗4：加擾、解擾原理及光傳輸實驗

• 實驗5：光纖信道眼圖觀察

• 實驗6：光分路實驗

• 實驗7：光合路器實驗

• 實驗8：光波分復用實驗

第七章：光纖傳輸系統綜合實驗

• 實驗1：模擬/數字電話光纖傳輸系統實驗

• 實驗2：計算機數據光纖傳輸系統實驗

• 實驗3：數字圖像光纖傳輸系統實驗

• 實驗4：數字時分復接系統光通信實驗

• 實驗5：E1數據光傳輸實驗

第八章：二次開發實驗（編程下載實現）

• 實驗1：M序列程序設計

• 實驗2：光纖通信系統線路接口碼型HDB3碼編譯碼設計

• 實驗3：擾碼解擾碼程序設計及其光纖傳輸實驗

• 實驗4：CMI碼編譯碼設計及其光纖傳輸實驗

• 實驗5：5B6B碼編譯碼設計及其光纖傳輸實驗

• 實驗6：5B1P碼編譯碼設計及其光纖傳輸實驗

• 實驗7：5B1C碼編譯碼設計及其光纖傳輸實驗

標準配置
