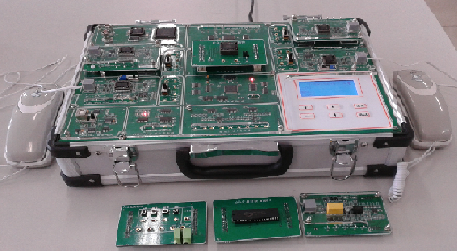

SHKCN-08型現代交換系統實驗箱

一、產品亮點

1. 模塊化設計：汲取用戶交換機的精髓，功能劃分一目了然，開放接口豐富多樣，滿足各類擴展需求。

2. 多接口支持：提供四路電話用戶接口，其中兩路采用可拔插模塊設計，靈活方便。

3. 三種交換方式：集成人工交換、空分交換、時分交換，均為可拔插模塊，滿足多樣化的交換需求。

4. 完備的信令系統：提供撥號音、忙音、回鈴音等多種戶信令，以及標準450HZ正弦波信號，確保通信質量。

5. E1接口支持：提供標準的E1接口，支持復接解復接、組幀、信令添加等處理，實現局間通信或接入第三方設備。

6. 直觀的用戶界面：呼叫接續過程清晰展示，支持四路呼叫接續畫面同步顯示，方便用戶監控。

7. 擴展能力強：支持外線/市話接口模塊，可接入市話網；提供USB接口，方便數據傳輸和擴展。

8. 語音功能完善：提供語音錄放電路模塊，滿足語音處理需求。

9. 安全保護：實驗電路板上覆蓋有機玻璃罩，保護裸露電路，確保實驗安全。

10. 可擴展VOIP軟交換：提供管理功能，支持多種業務，可實時顯示呼叫流程及協議數據，提供協議自定義功能。

二、實驗大綱

第一章：系統模塊單元實驗

• 實驗1：設備組成及測試點解析

• 實驗2：電話用戶接口模塊探索

• 實驗3：電話用戶信令的產生與觀測

• 實驗4：雙音多頻（DTMF）接收與檢測

• 實驗5：平臺交換方式與狀態展示

• 實驗6：用戶話路PCM編譯碼實踐

• 實驗7：呼叫處理與線路信號傳輸揭秘

• 實驗8：二/四線變換與回波返損測試

• 實驗9：用戶終端電話信號電平調整

第二章：信令交換與信息交換

• 實驗10：人工交換實踐

• 實驗11：空分交換（MT8816）深入

• 實驗12：時分交換（MT8980）同一碼流時隙交換

• 實驗13：時分交換（MT8980）不同碼流時隙交換

• 實驗14：時分交換（MT8980）手動連線實踐

• 實驗15：數字時分中繼局間通信實踐

• 實驗16：模擬中繼通信實踐

附錄

• 附錄1：局內呼叫SDL流程詳解

• 附錄2：模擬交換網絡芯片MT8816指南

• 附錄3：數字交換網絡芯片MT8980指南

• 附錄4：參考文獻匯編

三、操作指南

液晶鍵盤操作簡便，具體步驟如下：

1. 開機后，液晶屏將展示界面，其中包括區號、話機號碼及PCM編譯碼系統分配時隙等信息。

2. 按“確認”鍵進入實驗項目界面，通過“↑”和“↓”鍵選擇實驗項目，如“2.空分MT8816”。

3. 按“確認”鍵進入對應實驗內容，按“返回”鍵則返回上一級菜單。

液晶顯示器（LCD）在實驗平臺中起關鍵作用，顯示操作程序和工作菜單，引導實驗順利進行。操作薄膜開關時，請輕按，以延長使用壽命。確保模塊放置和菜單選擇正確，以確保控制程序正常運行。
