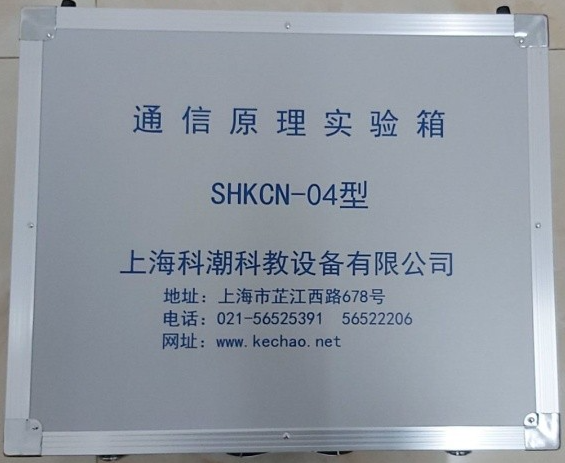

SHKCN-04型通信原理實驗箱
一、產品簡介
為了滿足電子和通信工程類專業學生的實驗需求，我們精心研發了這款現代通信技術實驗平臺。該平臺專門針對《通信原理》等現代通信技術相關課程，旨在提供一個系統性強、功能全面的實驗環境。
這款實驗平臺真實模擬了從信源到信宿的完整通信過程，包括模數轉換、模擬調制、信道仿真、模擬解調、數模轉換等頻帶傳輸環節，以及光纖傳輸、幀同步、位同步、糾錯譯碼、解復接等基帶傳輸過程。此外，平臺還涵蓋了移動傳輸過程，如信源編碼、碼分復用、傳輸、碼分解復用等。
實驗平臺采用模塊化設計，每個模塊既能獨立完成特定的實驗任務，又能組合成一個完整的通信系統進行系統實驗。這種設計不僅有助于學生理解通信系統中各個組成部分的作用，還能提高學生的實踐能力和創新意識。
平臺涵蓋了通信原理課程中的基礎實驗、原理實驗、綜合實驗和設計實驗等多個層次，實驗內容豐富多樣，既有基礎性實驗，也有采用新技術新器件（如FPGA、DSP）的提高型實驗。通過這些實驗，學生可以逐步完成從理論驗證到綜合性、二次開發性的系統學習過程。
二、技術指標
平臺采用“主板+實驗?zāi)K”的靈活結構，方便學校根據需求進行定制和擴展。
每個實驗?zāi)K的輸入輸出信號都采用開放式設計，方便學生根據實驗需求進行連接和組合。
實驗?zāi)K采用有機玻璃覆蓋保護，既美觀又實用，方便實驗室管理。
平臺上的重要參數均可調節或設置，便于學生進行實驗分析和對比。
平臺可完成單元、系統實驗數十項，涵蓋終端編譯碼、線路編譯碼、調制解調、光纖、移動等多個方面。
內置多種功能模塊，如函數信號源、數字信號源、電話接口、計算機接口等，滿足不同類型的實驗需求。
平臺內置4組穩壓電源，具有短路軟截至保護和自動恢復功能，確保實驗安全進行。
系統涉及多種先進技術，如計算機通信、MS51、DSP、CPLD等，并留有開發接口，方便學生進行二次開發。
三、實驗類型
第一部分 基礎實驗
實驗1：模擬信號源實驗
實驗2：CPLD可編程邏輯器件實驗
實驗3：接收濾波放大器實驗
實驗4：計算機串口實驗
第二部分 原理實驗
實驗1：基帶信號的常見碼型變換實驗
實驗2：抽樣定理及其應用實驗
實驗3：PCM編譯碼系統實驗
實驗4：ADPCM編譯碼系統實驗
實驗5：CVSD編譯碼系統實驗
實驗6：FSK（ASK）調制解調實驗
實驗7：相位鍵控PSK（DPSK）調制解調實驗
實驗8：數字同步技術實驗
實驗9：眼圖觀察測量實驗
實驗10：線路成形與頻分復用實驗
實驗11：時分復用與解復用實驗
實驗12：碼分復用與解復用實驗
實驗13：數字頻率合成實驗
實驗14：AMI/HDB3編譯碼實驗
實驗15：卷積編譯碼及糾錯能力驗證實驗
實驗16：漢明碼編譯碼及糾錯能力驗證實驗
實驗17：漢明、交織碼編譯碼及糾錯能力驗證實驗
實驗18：循環碼編譯碼及糾錯能力驗證實驗
實驗20：現代調制技術實驗之一（FSK調制解調）
實驗21：現代調制技術實驗之二（BPSK調制解調）
實驗22：現代調制技術實驗之三（QPSK調制解調）
實驗23：現代調制技術實驗之四（OQPSK調制解調）
實驗24：現代調制技術實驗之五（MSK調制解調）
實驗25：現代調制技術實驗之六（直接序列擴頻DS編解碼）
實驗26：現代調制技術實驗之七（AM調制）
實驗27：現代調制技術實驗之八（DSB調制）
實驗28：現代調制技術實驗之九（SSB調制）
第三部分 綜合實驗
實驗1：信源、PCM、HDB3傳輸系統實驗
實驗2：信源、PCM、漢明碼傳輸系統實驗
實驗3：信源、PCM、漢明、交織碼傳輸系統實驗
實驗4：信源、CVSD、漢明碼傳輸系統實驗
實驗5：信源、CVSD、漢明、交織碼傳輸系統實驗
實驗6：信源、時分復接/解復接系統實驗
實驗7：信源、碼分復接/解復接
四、標準配置表（按學校采購數量提供）
序號 | 分類 | 硬件名稱 | 標號 | 說明 | |
1 | 主板硬件模塊 | 函數發生器（正弦波、三角波、方波） | 模塊一 | 頻率0.3～10KHZ連續可調，幅度0～10V連續可調 | |
2 | 同步信號發生器 | 模塊二 | 頻率2KHZ，幅度0～10V連續可調 | ||
3 | 抽樣脈沖產生模塊 | 模塊三 | 頻率8KHZ, 頻率2～35KHZ連續可調 | ||
4 | 計算機接口模塊 | 模塊四 | 提供發送輸出、接收輸入的連接接口 | ||
5 | 電源引接模塊 | 模塊五 | 提供-12V、+12V、+5V、-5V等系統電源，另提供輸出接口 | ||
6 | 同軸電纜傳輸模塊 | 模塊六 | 同軸電纜傳輸 | ||
7 | 眼圖觀測模塊 | 模塊七 | 可觀測噪聲、串?dāng)_、理想眼圖 | ||
8 | PCM編碼記錄模塊 | 模塊八 | 自動處理PCM編碼數據 | ||
9 | 功放模塊 | 模塊十 | 提供多組濾波器、音頻功放、喇叭 | ||
10 | 話筒模塊 | 模塊十一 | 提供話音輸入 | ||
11 | 軟件及配件部分 | PPT多媒體課件 | 贈送 | 仿真電路和實驗箱電路相一致 | |
12 | 實驗指導書電子文檔（Word） | 贈送 | |||
13 | 實驗指導書 | 贈送 | |||
14 | 電源線 | 贈送 | |||
15 | USB線 | 贈送 | |||
16 | 信號連接線 | 贈送 | |||
實驗?zāi)K：標準配置
1 | 時鐘與基帶數據發生模塊 | 提供系統時鐘和各類數字信號源 |
2 | PAM脈沖幅度調制模塊 | 完成抽樣定理、PAM調制、傳輸模擬實驗 |
3 | PCM/ADPCM編譯碼模塊 | 完成PCM、ADPCM編譯碼單元實驗 |
4 | CVSD增量調制編譯碼模塊 | 完成CVSD編譯碼單元實驗 |
5 | AMI /HDB3編譯碼模塊 | 完成AMI /HDB3編譯碼單元實驗 |
6 | 噪聲模塊 | 模擬白噪聲信道 |
7 | 頻分復用 | 完成頻分復用功能 |
8 | 數字頻率合成模塊 | 完成壓控振蕩器、頻率合成實驗 |
9 | FSK(MSK)調制模塊 | 完成MSK、FSK調制實驗 |
10 | FSK(MSK)解調模塊 | 完成MSK、FSK解調實驗 |
11 | BPSK(DPSK)調制模塊 | 完成BPSK、DPSK調制實驗 |
12 | BPSK(DPSK)解調模塊 | 完成BPSK、DPSK解調實驗 |
13 | 復接/解復接、同步提取模塊 | 完成多種數據的時分復接解復接、碼分復接解復接、位同步幀同步提取實驗 |
配置模塊：標準配置
1 | 卷積、漢明、交織、循環編碼模塊 | 完成卷積、卷積、漢明、交織、循環編碼實驗，多種碼型變換 |
2 | 卷積、漢明、交織、循環傳輸模塊 | 信道仿真 |
3 | 卷積、漢明、交織、循環譯碼模塊 | 完成漢明、交織、循環譯碼實驗 |
4 | 軟件無線電-調制模塊 | 完成PSK調制；FSK調制；MSK調制；QPSK調制； OQPSK調制；CDMA編碼和多種模擬調制； |
5 | 軟件無線電-解調模塊 | PSK解調；FSK解調；MSK解調；QPSK解調等； OQPSK調制；CDMA譯碼 |
