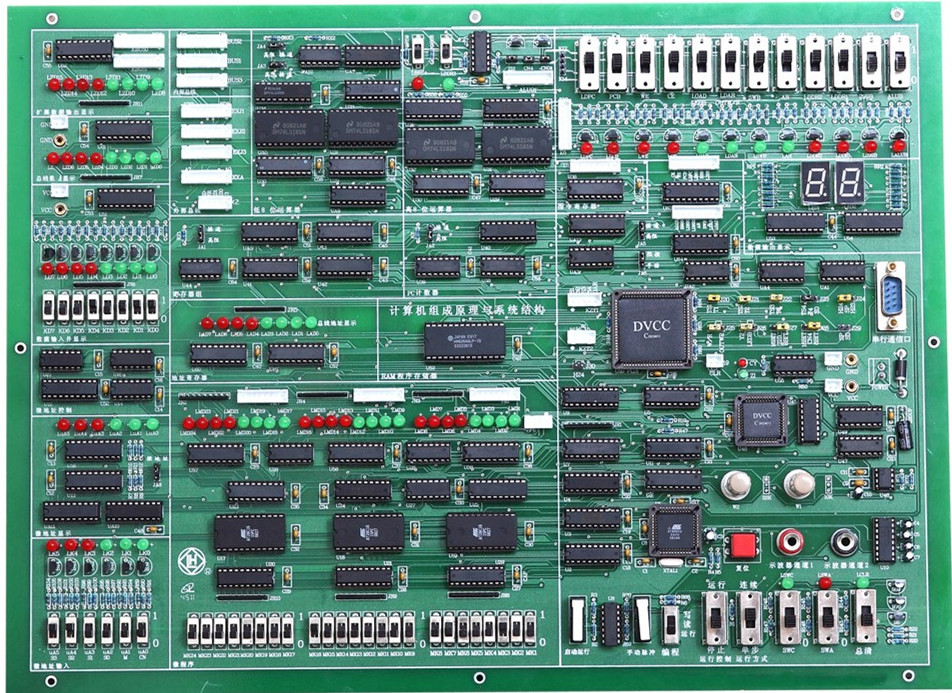

SHKC-WH6型計算機組成原理基礎實驗箱
一、結構特性概述
本系統由鋁木合金箱體、開關電源、系統控制部件以及開放式實驗電路區構成，整體設計注重實用性與便捷性。信號線連接采用排線方式，不僅操作簡便，而且接觸穩定可靠。實驗內容基于中小規模集成電路，資源全面開放，能夠支持“計算機組成原理”、“計算機結構與邏輯設計”以及“電子系統綜合設計”等多門課程的實驗需求，適用于本?？圃盒Ｓ嬎銠C專業及相關專業的實驗教學與創新設計。
二、性能優勢闡述
本系統硬件電路采用高性能單片機89S52與LATTICE公司CPLD器件的有機結合，確保硬件控制電路精簡高效，運行穩定可靠。
提供手動、自動和聯機三種工作模式，以滿足不同層次的實驗監視需求，為實驗教學提供靈活多樣的選擇。
系統配備完善的檢測電路和保護電路設計，簡化了維護流程，提高了使用便捷性。
配備雙通道邏輯示波器，便于實驗過程中時序信號的精確測量，為實驗分析提供有力支持。
系統與電腦采用RS232/USB通信方式，實現高效的數據傳輸與通信。
實驗系統采用總線結構，具有結構簡單、擴展方便、靈活多變等優點，減少實驗接線復雜性，提高實驗效率。
配備動態集成調試運行軟件，以圖形化界面展示模型機內部數據流向、控制信號狀態及時序關系，為實驗分析提供直觀展示。
三、技術指標詳解
實驗電路工作電源為+5V/2A、±12V/0.5A，每路均具備短路保護和自動關斷功能，并配有電源指示。其中，+5V電源設計有過壓、過流、欠壓保護功能，確保電路故障排除后能自動恢復供電，保障設備和人員安全。
實驗系統支持8位和16位兼容設計，滿足不同實驗需求。
實驗系統指令系統類PC機，具備多種指令格式和尋址方式，豐富實驗內容。
主存儲器采用8K字節靜態存儲器6264，用于存儲用戶程序和數據，確保實驗數據的完整性和安全性。
配備運算器模塊，由4片4位算術邏輯單元74LS181功能發生器級聯而成，同時配備74LS182實現進位串并級聯方法，支持8位和16位運算器實驗。
配備超前進位產生器74LS182，提高運算效率。
控制器采用微程序方案實現，控存字長為24位，最大容量為1024字節，采用電可擦寫E2ROM存儲器芯片組成，支持動態微程序設計，滿足復雜控制需求。
實驗系統工作頻率源由555時基電路和74LS123可再觸發單穩態多諧振蕩器組成，產生頻率范圍為330HZ～580HZ的時鐘信號，支持多種時序?qū)嶒灐?/p>
配備微程序手動輸入并顯示模塊，方便微程序的輸入與查看。
配備手動16位數據輸入模塊和多個控制開關，實現數據的靈活輸入和整機運行控制。
配備2位七段數碼管顯示程序運行結果，同時配置多個數碼管用于其他數據顯示。
配備微地址發生器模塊、微地址顯示模塊和微地址控制模塊，實現微地址的生成、顯示與控制。
配備數據總線顯示模塊和總線地址顯示模塊，實時顯示數據總線和地址總線上的動態信息。
配備雙向通用移位寄存器，實現邏輯移位功能，豐富實驗內容。
配備指令寄存器和地址寄存器，確保指令和地址的正確處理。
主機采用兩片大規模CPLD和超強51單片機作為主控器件，支持自動方式下的部件實驗和整機模型機設計實驗。
實驗連接簡便可靠，采用排線連接模塊間實驗線路，確保實驗導線的穩定連接。
機箱采用堅固型鋁合金框架和厚實ABS塑料包角，外形尺寸為480×360×150mm，確保實驗設備的穩定性和耐用性。
四、軟件技術指標說明
集成動態調試運行軟件，提供實驗過程的實時監控與調試功能。
配備詳盡的CAI課件，將實驗原理、目的、芯片功能及查詢等集成一體，方便多媒體教學與自學。
具備強大的程序和微程序調試功能，支持單步、斷點和連續等多種運行方式，滿足不同調試需求。
提供程序和微程序讀寫功能，方便用戶對程序和微程序進行
六、實驗箱配置表
序號 | 名稱 | 說明 | 數量 |
1 | 實驗主機箱 | 含詳細技術指標里全部軟硬件 | 1臺 |
2 | XH2.54 8芯排線 | 40cm | 5根 |
3 | XH2.54 5芯排線 | 40cm | 2根 |
4 | XH2.54 4芯排線 | 40cm | 2根 |
5 | XH2.54 2芯排線 | 40cm | 2根 |
6 | 交流電源線1根 | 長1.5米 | 1根 |
7 | 軟件光盤 | 聯機調試軟件和實驗例程 | 1套 |
8 | 實驗指導書 | 1套 |
附：使用本實驗箱需配套儀器儀表:電腦、萬用表
