高頻實驗箱

SHKCN-01型高頻實驗箱

實驗箱采用主板加模塊形式，自帶函數信號發生器、音樂信號、語音信號、高頻信號發生器、頻率計等常用儀器。實驗?zāi)K有單元驗證實驗?zāi)K、系統實驗?zāi)K和二次開發實驗?zāi)K三個部分。特別是二次開發模塊采用元件庫分布形式，便于學生動手設計使用。各模塊除可單獨進行測試外，還可將各模塊相互連接組成無線發送和接收系統，進行無線傳輸系統實驗和性能測試。

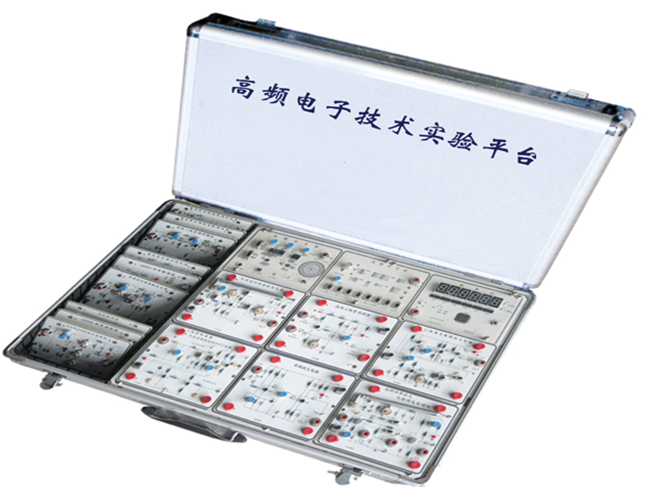

一、產品圖片

二、產品配置清單

三、技術指標

1、內置儀器的硬件指標

（1）函數發生器（低頻信號源）

l  輸出波形：正弦波，三角波，方波

l  輸出頻率范圍：正弦波：300HZ～4KHZ；三角波：300HZ～4KHZ；方波：300HZ～4KHZ

l  輸出幅度：10MVp-p～4Vp-p（連續可調）

l  音樂信號，話筒接口，音頻功放、喇叭（可構成系統）

（2）高頻信號源

l  輸出波形：正弦波

l  頻率范圍：1.5MHZ～20MHZ（分為6個波段）

l  輸出幅度：10MVp-p～2Vp-p（連續可調）

（3）頻率計

測量頻率范圍：40MHZ。

2、實驗?zāi)K及技術指標

（1）單調諧回路諧振放大器（諧振頻率6.3MHZ）

（2）雙調諧回路諧振放大器（諧振頻率6.3MHZ）

（3）LC（LC頻率9MHZ）

（4）晶體三極管混頻器（本振輸入8.8MHZ,載波6.3MHZ，輸出2.5MHZ）

（5）中頻放大器（放大2.5MHZ的中頻信號）

（6）集成乘法器幅度調制電路（載波頻率20MHZ以?xún)?nèi)，音頻10KHZ以?xún)?nèi)）

（7）集成乘法器幅度解調電路（同步解調）

（8）晶體二極管檢波器（包絡檢波，自動增益控制（AGC）電路）

（9）高頻功率放大與發射實驗（6.3MHZ發射，可進行發射極調幅，可觀測欠壓、臨界、過壓狀態下的余弦脈沖波形）

（10）變?nèi)荻O管調頻（7.5MHZ中心頻率）

（11）電容耦合回路相位鑒頻器（7.5MHZ中心頻率）

四、實驗項目及內容要求

    按實驗?zāi)K開設相應的實驗，非線性丙類功率放大電路實驗，通過觀察激勵信號變化、負載變化和電源電壓變化三種方法對工作狀態的影響，清楚觀測到正確的余弦脈沖變化波形。并能方便的記錄變化量值；測試變?nèi)荻O管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，清楚地觀察到寄生調幅現象。

1.小信號調諧放大電路實驗（含單調諧和雙調諧）

主要實驗內容：測試單調諧與雙調諧放大器的電壓增益、通頻帶、選擇性和動態范圍。

2.非線性丙類功率放大電路實驗

主要實驗內容：觀察高頻功率放大器丙類工作狀態的現象，測試丙類功放的調諧特性、負載特性，觀察激勵信號變化、負載變化和電源電壓對工作狀態的影響，清楚觀測到余弦脈沖變化波形。

3.三點式振蕩器實驗（含LC振蕩器）

主要實驗內容：觀察LC振蕩器中靜態工作點，反饋系數和負載對振蕩器的影響，觀測并比較LC振蕩器

5.中頻放大器實驗

主要實驗內容：用點測法測出中頻放大器的幅頻特性，測試中放的電壓增益，通頻帶和選擇性。

6.混頻器實驗（含三極管混頻和集成乘法器混頻）

主要實驗內容：測量混頻器輸入，輸出頻率之間的關系，觀察輸入波形為調幅波時混頻器的輸出波形。

7.幅度調制器實驗（含集電極調幅和模擬乘法器調幅）

主要實驗內容：模擬相乘法器的輸入失調電壓、直流調制特性測量，觀察改變調幅時輸出波形的變化并計算調幅。應用模擬乘法器MC1496實現全載波調幅、雙邊帶調幅。

8.包絡檢波和同步檢波實驗

主要實驗內容：實現普通調幅波的解調，觀察雙邊帶調幅波的解調，觀察對角線失真、負峰切割失真以及檢波器不加高頻濾波時的現象。

9.變?nèi)荻O管調頻實驗

主要實驗內容：測試變?nèi)荻O管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，觀察寄生調幅現象。

10.鑒頻器實驗（電容耦合回路相位鑒頻器）

主要實驗內容：了解電容耦合相位鑒頻器的工作原理，測量鑒頻特性曲線。

11.調幅發射機聯試實驗

主要實驗內容：將各所需模塊連接成調幅發射機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使發射機輸出達狀態。

12.調幅接收機聯試實驗

主要實驗內容：將各所需模塊連接成調幅接收機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使接收機輸出達狀態。

13.發射與接收完整系統的聯調實驗

主要實驗內容：將各模塊構成一個完整的收發系統（可以是無線收發，也可以用電纜將收發連接，有四種連接方案），通過測試各部分波形，比較發射與接收波形，建立起完整的通信概念。

五、配套產品

1．提供PPT教學課件

2．提供Multisim仿真程序

3．提供Multisim10仿真軟件
