移動通信實驗箱

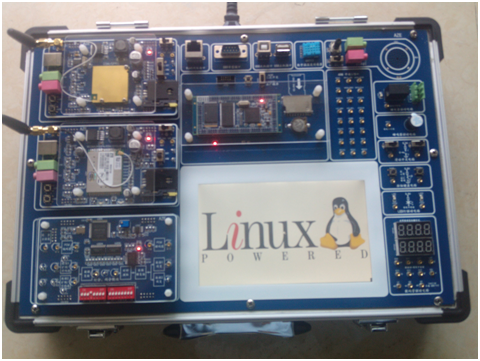

SHKCN-05型移動通信實驗箱

一、設備簡介

移動通信實訓系統是我公司最新研制的多功能實驗實訓系統，該系統采用模塊化全開放式設計，能真正再現移動通信的組成原理，網絡架構，能同時再現或演繹CDMA/GSM兩種網絡協議的基本原理及實驗；硬件采用模塊化獨立設計，均留有二次開發接口，方便用戶選擇和使用。

電路采用ARM處理器和基于FPGA信號產生器，7寸液晶屏顯示，觸摸屏和鍵盤兩種方式。系統是教學、課程設計和畢業設計使用的理想臺。

二、系統組成

移動通信實訓系統，采用ARM控制模塊，由GSM/GPRS模塊、實訓模塊為實訓核心設備，并配置有繼電器，數字溫度傳感器、數碼管、LED、語音輸入、功放等模塊。

系統采用7寸液晶屏顯示，有觸摸和鍵盤兩種方式。

系統接口豐富標配有網絡接口、串口、兩路USB、JATG和讀卡接口，方便學生使用。

 擴展應用模塊：鍵盤模塊、LED點陣模塊、繼電器模塊、語音模塊、zigbee模塊、藍牙模塊等。

三、實驗項目（部分實驗內容）

實驗一、建立移動通信網及手機入網實驗

實驗二、接、打電話實驗

實驗三、手機終端AT命令實驗；

實驗四、雙機聯網全雙工通信；

實驗五、手機終端呼叫入網實驗；

實驗六、短信收發實驗；

實驗七、手機終端尋網選網實驗；

實驗八、仿真手機開發與入網實驗

實驗九、CDMA模塊配置實驗；

CDMA短信收發送實驗（SMS）；

CDMA的數據業務傳輸實驗；

        CDMA與公網通話實驗。

實驗十：數據傳輸實驗

            GPRS的數據業務傳輸實驗（INTERENET互聯）；

            GPRS接入互聯網實驗

實驗十一、視頻電話與視頻會議實驗

四、標準配置表
