高頻電路實驗箱

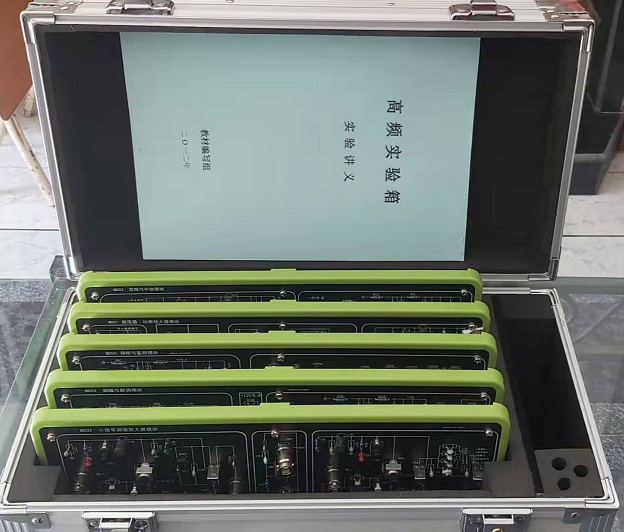

SHKCN-12型高頻電路實驗箱

一、簡介

通信電路與系統符合設計型實驗的要求，電路中涉及頻率參數變化的電感元件、電容元件、電阻元件可插拔、可更換，使頻率有一定的調節范圍，提高系統Q值，使實驗現象更加明顯。設及負載和輸入輸出阻抗匹配的電阻元件可插拔?？刹灏为毩⒊稍?，方便保管和使用。

系統集成檢波器的檢波拾頭功能，支持掃頻信號源，完成頻率特性測試儀的幅頻特性測試功能，使實驗手法更加方便、實用。使用時通過調節信號的起始頻率可以讀出3dB帶寬的下限頻率，通過調節終止頻率可以讀出3dB帶寬的上限頻率，易于計算帶寬，避免了點頻法測試帶寬的繁瑣。對幅頻特性曲線有直觀的認識。

實驗系統采用獨立模塊化設計，每個模塊由相同大類的實驗電路組成，模塊中的電路全部獨立，有獨立的電源開關控制。方便使用和保存，避免無實驗內容電路損壞。模塊電源輸入端口有濾波電路，防止兩個電路和兩個模塊板之間的信號串擾。實驗模塊按高頻小信號放大電路、調幅解調與功放電路、頻率調制與鑒頻電路、中放與混頻電路、振蕩器電路五個部分設計五個獨立使用的模塊，獨立供電。

單元實驗板內容為小系統的組合，器件選用上采用大功率的直插元器件，電阻為1/4W金屬膜電阻、電容為耐壓110V的獨石電容、電感為金屬膜色環電感。參數可調范圍大，耐壓值高，不易損壞，更換方便。中周為定制產品，磁芯為鎳鐵芯，不易滑絲和破碎，中周方便手工插換。

 實驗系統配置專用無感螺絲刀。

通信接口采用BNC、測試針共存方式，方便與射頻儀器通信。對不同學校的信號源和示波器都可連接。同時我們提供Q9屏蔽線，使實驗板和信號源、示波器的連接固定，不再使用夾子線，解放了學生的雙手，避免了一些虛夾現象的產生。方便與射頻儀器通信。

二、技術指標

（一）小信號放大器模塊

1、單調諧回路諧振放大器：

單調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路三部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，回路負載調制實驗節點。靜態工作點、回路負載對幅頻特性的影響均可方便觀測。

中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。

2、雙調諧回路諧振放大器：

雙調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路一路和LC諧振回路二路、耦合電容四部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，耦合深度可調節。靜態工作點對幅頻特性的影響均可方便觀測。耦合電容的修改，對幅頻特性曲線的雙峰觀察明顯。

    耦合電容有6P、10P、20P、5-20P可調四種參考值，可觀察到強耦合、臨界耦合、弱耦合三種現象，又可觀察強--臨界—弱的一個變化過程。

中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。

3、頻率特性測試檢波電路：

通過二極管檢波電路把掃頻特性產生的曲線包絡檢波，配合信號發生器的掃頻功能，完成簡易幅頻特性曲線的直接顯示。

4、無源諧振回路測試電路：

串聯諧振回路和并聯諧振回路

5、語音輸入電路：

通過專用耳機線連接至手機，作為系統實驗時的音頻信號輸入

6、功率放大電路：

對系統接收的音頻信號進行放大，并通過喇叭播放。

7、電源輸入與保護電路：

12VA、-12V
A、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。

電源輸入有濾波電路防止模塊間雜波串擾。

（二）調幅解調與功放模塊

1、丙類功率放大器：

兩類功率放大器由甲放前級和丙類放大后級兩級組成，丙放功率放大器電源為開放式，可對其電流進行測量和改變，易于對其功率的計算。放大器輸入電壓可調。

丙放的集電極加裝音頻變壓器，可進行大信號集電極調幅實驗。

丙放基極可進行基極調幅實驗，集電極調幅、基極調幅均可進行功率放大后，通過天線配置后發射。

丙放電流通過電阻拾取后，可觀測試過壓、欠壓、臨界三狀態，有100、510、1K、0-5k電位器作為負載電阻，輸入信號的幅度、電源電壓、負載大小對電路的影響現象明示。中周可更換插拔。

2、功率信號發射：

經丙類功放后，放大信號與發射回路的LC調諧，并通過天線發射。

3、包絡檢波電路：

包絡檢波電路實驗加裝了直流負載、交流負載和AGC直流變量輸出，可對檢波的對角失真＼負峰切割失真有明顯的觀察。

4、集成乘法器調幅電路：

電路由乘法器１４９６芯片組成，電路通過電位器對輸入直流分量進行控制，使用調制波在DSB和AM間進行轉換，通過邊帶濾波器實現SSB的功能。

5、同步檢波電路：

    同步檢波電路由1496芯片組成，對集成調幅輸入的調幅信號進行運算。也可由信號發生器送入不同調制深度的調幅信號。

6、電源輸入與保護電路：

12VA、-12V
A、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。

電源輸入有濾波電路防止模塊間雜波串擾。

（三）振蕩器模塊

1、LC振蕩器電路：

LC振蕩器的振蕩回路開放，由學生選擇電路形式，有克拉波和西勒兩種。串入和并入LC振蕩回路的電容由學生計算，8-12M-20M備用電容可選，系統提供中心10.245MHZ。有39P、51P、75P、100P固定電容和0-50P可調電容兩組。39P)P=P@P9P+51P9P+75P等不用容值的組合。

2、晶體振蕩器電路：

14.745MHZ晶體振蕩器為串聯型晶體振蕩器，晶體振蕩器的基極電壓可調節，觀察靜態工作點漂移條件下的頻率穩定及電壓與幅度的關系。

3、電源輸入與保護電路：

12VA、-12V
A、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。

電源輸入有濾波電路防止模塊間雜波串擾。

（四）調頻與鑒頻器模塊

1、變?nèi)荻O管調頻電路：

變?nèi)荻O管調頻電路有變?nèi)莨芄芗与妷嚎烧{(diào)，使電路中心頻率為10.245MHZ。電路的靜態電壓可調，使用輸出波形不失真。調頻信號射極跟隨輸出，提高帶負載能力。

2、相位鑒頻器：

乘積型相位鑒頻器采用1496乘法器，輸入端通過LC回路對4.5MHZ選頻，鑒頻波形通過運放輸出。鑒頻特性好，電路穩定。

電容耦合相位鑒頻器。

    電容耦合相位鑒頻器耦合回路的三個電容均可調，鑒頻特性好，電容可調范圍大，實驗現象明顯。

3、鎖相環調頻器：

鎖相環調頻采用NE564芯片，VCO的輸出頻率高，波形易調整。通過外圍電路，可對VCO的輸出頻率、輸出幅度進行設置。VCO中心頻率4.5MHZ。

4、鎖相環鑒頻器：

鎖相環鑒頻器的頻率設置參數與頻率調制的參數一致。VCO的頻率和幅度均可調節。

5、電源輸入與保護電路：

12VA、-12V
A、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。

電源輸入有濾波電路防止模塊間雜波串擾。

（五）中頻放大與混頻模塊

1、中頻放大器：

455KHZ中頻放大器由兩級甲放組成，第一級為全信號放大，第二極為LC選頻放大，兩級之間經陶瓷濾波器濾波，放大信號跟隨輸出。放大增益達百倍以上，輸出幅度可調節，滿足實驗要求。

2、三極管混頻電路：

三極管混頻電路主要用于AM調幅波的系統中，10.7MHZ載波與10.245MHZ的AM波進行混頻，并送入中頻455K電路。

混頻特性好，工作點電壓可調節。

3、乘法器混頻電路：

1496乘法器混頻電路主要用于FM電路系統電路中，對14.745MHZ和10.245MHZ的FM信號進行混頻，把4.5MHZ中頻信號放中放進行放大。

4、自動增益控制AGC電路：

由運放電路組成，主要用于實驗系統的系統實驗部分。

（六）元件庫：

電阻元件、電容元件、電感元件、可調電容、可調電阻、三極管元件等組成。開模定制牢固耐用。

三、實驗內容

1、基礎實驗

實驗一、單調諧回路諧振放大器實驗

實驗二、雙調諧回路諧振放大器實驗

實驗三、丙類功率放大器實驗

實驗四、集電極AM和集成選頻實驗

實驗五、西勒振蕩器實驗

實驗六、克拉波振蕩器實驗

實驗七、晶體振蕩器實驗

實驗八、乘法器調幅實驗

實驗九、同步檢波實驗

實驗十、基極調幅實驗

實驗十一、包絡檢波實驗

實驗十二、變?nèi)荻O管調頻實驗

實驗十三、相位鑒頻器實驗

實驗十四、鎖相環集成調頻與壓控振蕩器實驗

實驗十五、相位鑒頻器實驗

實驗十六、鎖相環集成鑒頻實驗

實驗十七、電容耦合相位鑒頻器實驗

實驗十八、三極管混頻器實驗

實驗十九、中頻放大器實驗

實驗二十、乘法器混頻實驗

2、設計型實驗

實驗一、單調諧回路諧振放大器實驗（諧振點設置）

實驗二、雙調諧回路諧振放大器實驗(諧振點設置、耦合電容選擇)

實驗三、丙類功率放大器實驗(諧振點設置)

實驗四、西勒振蕩器實驗(可設置)

實驗五、克拉波振蕩器實驗(可設置)

3、綜合實驗

實驗一、調幅收發信機實驗

實驗二、調頻收發信機實驗
