通用機電設備安裝與調試實訓平臺

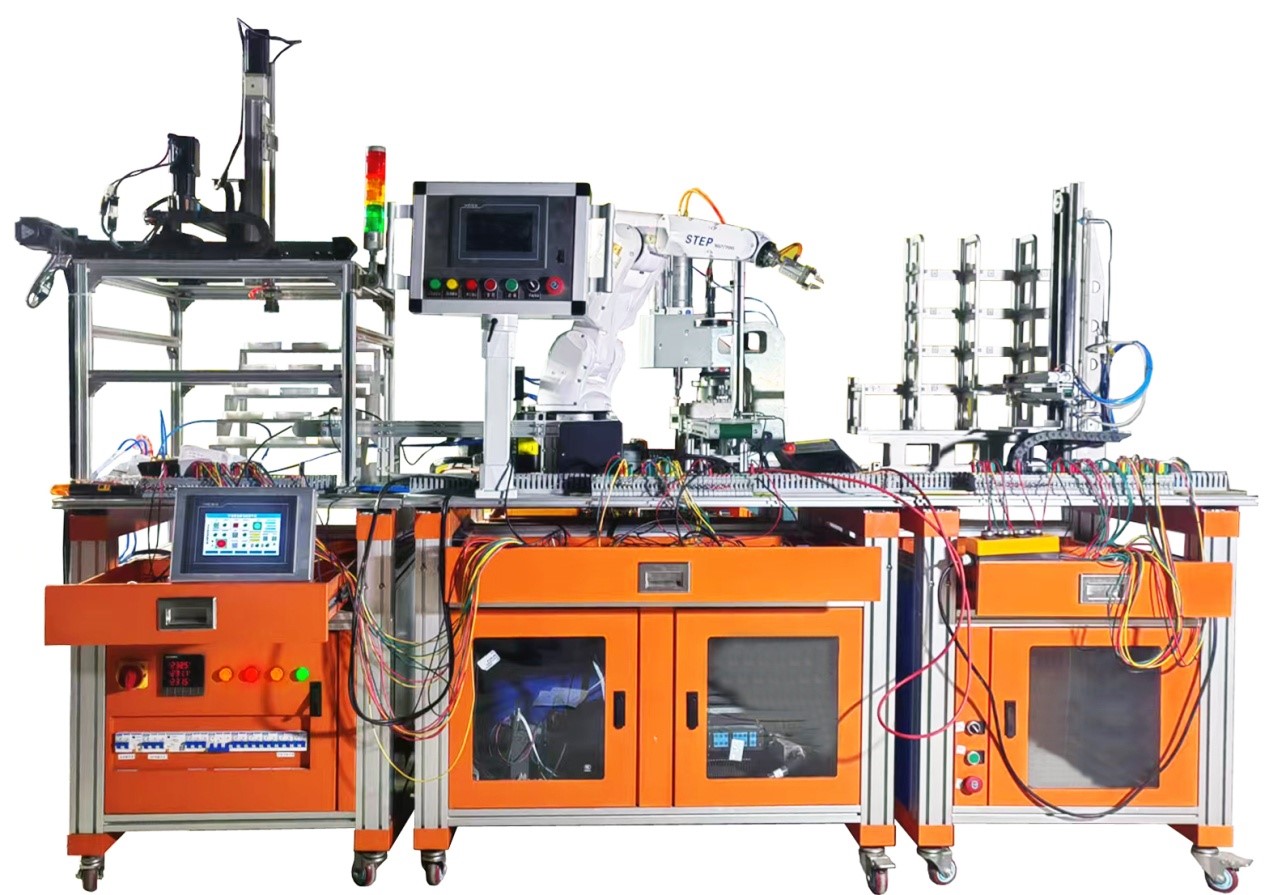

SHJXZT-11型通用機電設備安裝與調試實訓平臺

一、設備概述

通用機電設備安裝與調試實訓平臺主要由實訓臺架、典型的機電設備的機械部件，電氣控制單元等組成。典型的機電設備的機械部件主要包括供料機構、傳送帶輸送分揀機構、工業機器人、直角坐標機械手、立體倉庫以及可擴展的模擬生產設備實訓模塊等；電氣控制單元主要有電源配電、PLC 可編程控制器、觸摸屏、變頻器、步進電機控制、伺服電機控制、按鈕指示燈、接線端子及各種檢測傳感 器等部分組成。整體結構采用開放式和拆裝式，可根據現有的機械部件，以模塊化的方式組裝和搭建具有 生產功能的智能生產線設備，也可添加其它機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或 競賽要求組裝具有生產功能的智能生產線設備。

通用機電設備安裝與調試實訓平臺適合中等職業學校的《機械技術》、《機電設備安裝與維修》、《機電技術應用》、《電氣運行與控制》、《電氣技術應用》、《電氣及PLC控制技術》、《可編程控制器技術》、《PLC及其應 用》、《人機界面組態與應用》、《傳感器檢測與應用》、《工業機器人基礎與應用》、《運動控制技術 與應用》、《變頻器技術及應用》、《電子電器應用與維修》等專業課程的實訓教學。也適合中高職學校、 職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、技術參數

1.輸入電源：三相五線制AC 380V±10% 50HZ

2.輸入功率：≤2 kw

3.工作環境：

(1）溫度：-10℃～+40℃

(2）相對濕度：≤90%（+20℃）

(3）空氣清潔，無腐蝕性 及爆炸性氣體，無導電及能破壞絕緣的塵埃

4.設備成套重量: 500kg

5.外形尺寸： 實訓臺1：長×寬×高=1200mm×800mm×925mm（大）

實訓臺2：長×寬×高=800mm×800mm×925mm （?。?

實訓臺3：長×寬×高=800mm×800mm×925mm （?。?

擴展實訓臺4：1200mm×800mm×925mm（大）

6.本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及 帶絕緣護套的高強度安全型實驗導線。

7.十字機械滑臺送料單元。十字機械滑臺送料單元包括底板、 電機、聯軸器、軸承及軸承座、直線導軌、 滾珠絲杠、滑板、同步帶 等運動部件，實現將物料從倉庫按照縱橫向移動傳送到物料加工單元。

8.多工位轉塔加工單元。多工位轉塔加工單元包括上下模盤、孔加工部件、孔加工模具、鏈傳動機構等部件，實現物料機械加工。

9.工業機器人單元。工業機器人單元由 6 自由度機器人手實現將物料從智能倉儲單元搬運至十字機械滑臺送料單元，移動到物料 加工區等待，當物料加工完成后將加工后的工件放在的傳送帶上，在移動到 智能倉儲單元區等待，完成將檢測后的工件抓取入庫等功能。

10.工業機械手搬運單元：工業機機械手搬運單元采用龍門架結構，可實現任意位置工件的抓取物料。

11.視覺檢測單元。當加工完成的工件傳送到該位置時，利用視覺檢測單元對成品進行檢測，若符合要求，則傳送帶將工件繼續往下輸送；若不符合要求，則利用分揀機構將工件分揀到廢品倉庫。

12.智能倉儲單元。智能倉儲單元包括底座及支架、齒輪齒條、 帶傳動、貨叉裝置、工件儲存庫位、真空吸盤等部分，根據通用機電設備工件入庫任務要求完成物料出庫、工件入庫等相應功能。

13.控制系統:系統可由多臺 PLC 組成，PLC 之間通過工業控制網絡通訊實現互連。

三、功能特點

1.設備臺架：

本設備以3張鋁合金導軌式實訓臺為基礎平臺，擴展一張機械裝調實訓臺以及鉗工實訓臺，整體外觀采用雙拼色搭配，主體面版采用深灰色，局部以黃色作為點綴。整體結構采用開放式和拆裝式，框架結構 主要采用鋁合金型材搭建而成，型材有圓角，型材凹槽有包邊，型材桌面采用懸浮式工作臺設計，桌面四周有圓角型材包邊，支撐腳底部帶有萬向腳輪。實訓臺下方四周都采用封門設計，前后面板采用帶鎖的可 拆卸結構設計，內部集成電源控制柜、機器人控制柜以及氣站單元等功能。實訓臺左右側面板均設置了三個標準的電源插座、氣源接口、配電箱后側均采用航空快插接口設計。 實訓臺可根據不同形式生產功能要求將多個實訓臺組合成不同長寬的基礎工作面，然后在基礎平臺上 根據現有的機械部件，以模塊化的方式組裝和搭建具有生產功能的智能生產線設備，也可添加其它機械部 件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的智能生產線設備。

圖4-1 實訓平臺多種布局方式

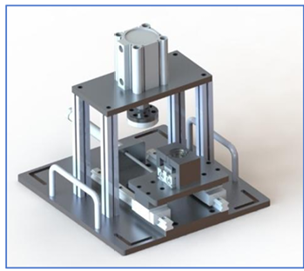

如圖4-2所示：實訓臺另外單獨配套一張機械裝調單元的工作臺（工作臺4）和一張鉗工臺，機械裝調工作臺可用做于十字滑臺、轉塔沖壓機構等機械裝配單元的模塊搭建與調試，如圖4-3所示：鉗工臺可用于零部件的組裝，測量以及方便地存放工作時所需要的手工具和零部件。

a.搭建前           b.搭建后

圖4-2 機械裝調工作臺

實訓臺的控制單元采用網孔式抽屜，可根據不用的控制要求，選擇或擴展相關的電氣控制元器件，靈 活的安裝在抽屜網孔面上，自由搭建、布局靈活、擴展性和互換性強，實訓操作時更加貼近工業自動化設 備生產操作環境，如圖4-4所示。

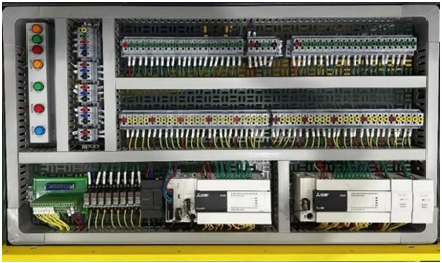

圖4-4 網孔式抽屜

2.電源供電：

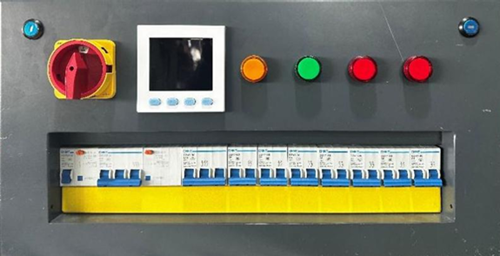

 設備的配電箱位于實訓臺2的下方，電源供電采用配電箱集中配電方式，設備供電采用兩組獨立的供 電進線方式，其中一組為三相五線制AC 380V的進線方式，電源進線經設備負荷開關再到三相漏電保護開 關，最后經過各小型斷路開關單獨給設備各單元模塊進行供電，配電箱后側面板均采用航空快插接口設計， 使各單元電源連接更加方便，靈活。配電箱中還配置一臺直流開關穩壓電源，輸出為DC24V/10A,為系統提 供穩定可靠的控制直流電源。另一組采用單相AC 220V的進線方式，給外圍設備（計算機、線號機、小型 氣泵等）進行供電，供電接口位于設備的兩側。

圖4-5 設備配電箱單元

3.PLC：

變頻器及觸摸屏模塊 PLC、變頻器及觸摸屏控制系統模塊可選配不同品牌的配置，選配型號參考配置清單中的選配表；人 機界面采用昆侖通態7寸彩色觸摸屏，配套安裝支架，支架可固定與實訓臺架鋁合金臺面上。本設備中的 PLC、變頻器、按鈕指示燈控制元件及其它電氣元件均安裝在網孔式抽屜中，可進行靈活的布局、安裝、 接線和擴展.

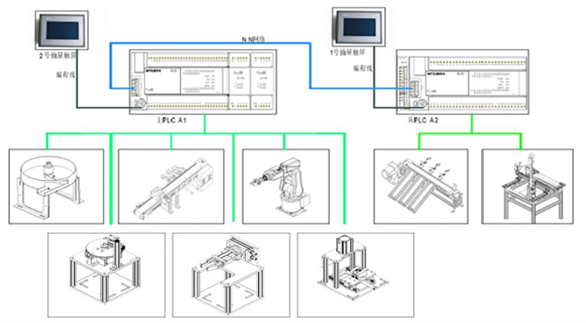

圖4-6 控制系統網絡拓?fù)鋱D

4.采用插接線一體化接線端子 本設備的PLC模塊的I/O 端子、變頻器的接線端子、各指令開關、光電開關、傳感器和指示元件的電路，控制元件電路均采用接插線一體化兩用的接線端子。 當采用即插即用型端子插接方式接線時，可增強學生對PLC接線的認識，使用靈活，安裝方便。當采用直接接線方式，則更加接近工廠實際，能更好的提高學生接線的動手能力。該接線端子還可根據不同的電氣屬性，選用不同顏色的安全插座，可進行靈活的組合和端子布局。既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

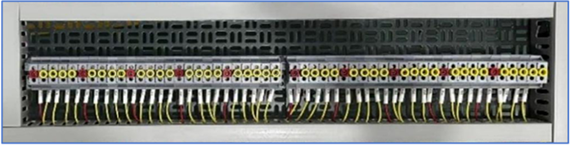

圖4-7 插接線一體化接線端子

5.供料裝置:

在該設備中的供料裝置提供了多種不同形式的供料機構，如圖4-8所示：4-8-a采用的是托盤式供料 形式；4-8-b采用的是轉盤式供料形式；4-8-c采用的是十字滑臺送料形式；在搭建自動化生產線時，可 根據不同場景的供料需求選擇相關供料模塊。 如圖4-8-a所示：托盤式供料臺機構采用多層托盤結構設計，托盤采用3×3排列設計，每個托盤可 放置多種不同屬性的物料，供料時，通過工業機器人直接在托盤上抓取。 如圖4-8-b所示：轉盤式供料底部裝有直流減速電機，作為旋轉動力，并通過緩沖裝置與送料盤內部 的螺旋葉片連接，供料時，直流電機驅動螺旋葉片旋轉，將物料送至出料口。 如圖4-8-c所示：十字滑臺機構由2臺交流伺服電機，分別通過同步帶傳動的方式驅動兩根高精度滾 珠絲桿及滾珠式雙滑塊平面直線線性導軌，構成X、Y兩軸定位裝置，在平面內可完成各種高精度、高難 度的供料移動或加工傳動。

a.托盤式供料臺 b.轉盤式供料

c.十字滑臺

圖4-8供料裝置

6.傳送帶輸送分揀裝置

如圖4-9所示，在設備中的采用了步進電機和三相異步電動機電機加編碼器兩種不同驅動方式的傳送 帶，傳送帶運行時，物料可在傳送帶上進行自由定位，以滿足物料在不同位置的檢測，分揀，抓取等功能。 在傳送帶兩端處設計有擋料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，同時正對料槽位置 裝有推料氣缸，對不同類型的物料進行分揀。

圖4-9傳送帶輸送分揀裝置

7.智能檢測單元

在該設備中，以梅花型聯軸器作為物料的檢測對象，在智能生產設備中配置有傳感器檢測裝置，可檢測出聯軸器的高度，外徑大小以及緩沖墊顏色等屬性信息。

圖4-10 檢測分揀單元 機器視覺檢測系統主要由視覺光源、工業鏡頭、工業相機、視覺控制器、顯示器以及上位機軟件等部 分組成，在智能生產設備中可用視覺檢測系統檢測出物料的不同特征屬性。

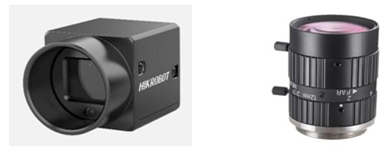

                   a.工業相機            b.調焦鏡頭

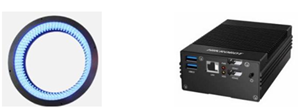

c.光源     d.視覺控制器

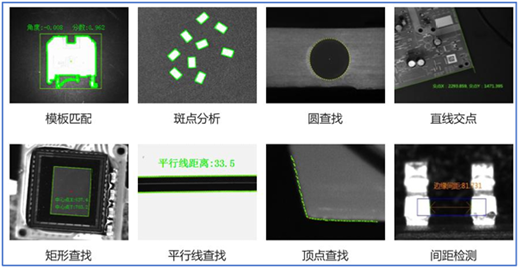

e.軟件算法平臺

圖4-11視覺檢測系統

8.工業機械手裝置

在該設備中采用采用了工業機器人和直角坐標機械手兩種工業機械手裝置，工業機器人可選配不同品 牌的配置，該兩種機械手在系統中主要用于物料的搬運或者進行工件裝配等工作，可根據不通的功能需求， 進行組合或者功能互換。

a.工業機器人       b.直角坐標機械手

圖4-12 工業機械手裝置

工業機器人在搬運或裝配的過程中，根據不同的搬運對象或者不同的裝配流程，需要用到不同的夾具， 如圖4-13所示，該平臺配置了多種氣動手爪快換裝置，以滿足不同的工裝要求。

a.工業機器人側      b.直角坐標機械手側

圖4-13 快速換爪裝置

9.工件旋轉及翻轉裝置

工件在檢測或者進行裝配時，需要對工件進行不同角度的識別及校準，最后通過工業機器人和沖壓?jiǎn)?元進行裝配和沖壓。如圖4-14所示：旋轉機構可滿足工件在旋轉工作臺平面上任意角度的旋轉及位置校 準，翻轉機構可滿足工件在垂直工作面上180度的翻轉

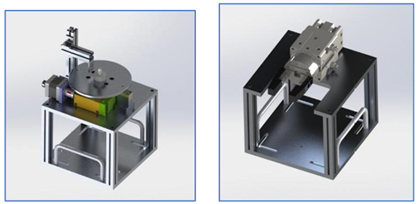

a.旋轉機構        b.翻轉機構

圖4-14工件旋轉及翻轉裝置

10.沖壓裝置

在該設備中的供料裝置提供了兩種不同形式的沖壓機構，如圖4-15所示：4-15-a采用的伸縮沖壓； 4-15-b 采用的是機械式?jīng)_壓；在搭建自動化生產線時，可根據不同沖壓加工場景選擇相關沖壓加工模塊。 如圖4-15-a所示：伸縮沖壓機構主要包括伸縮滑動料臺，模擬沖頭和沖床,物料臺伸出/縮回氣缸等 組成。該裝置的主要功能是該把該單元物料臺上的工件（工件由抓取機械手裝置供料送來）送到?jīng)_壓機構下面，完成一次沖壓加工動作，然后再送回到物料臺上，等待機械手裝置取出。 如圖4-15-b所示：機械沖壓機構主要由旋轉部件、模具、自動沖壓部件等部分組成，可根據加工要 求通過步進電機的轉動完成旋轉部件中多形狀沖壓模具的更換動作，并通過氣動定位系統對旋轉模塊進行 精確定位；最后利用氣液增壓缸以及冷沖壓模具的聯合動作對物料進行精密沖壓。

a.伸縮式?jīng)_壓機構     b.轉塔沖壓機構

圖4-15 沖壓裝置

11.倉庫裝置

在該設備中的提供了兩種不同形式的倉庫單元，如圖4-16所示：4-16-a采用的是平面式倉庫；4-16-b 采用的是直入式立體倉庫；在搭建自動化生產線時，可根據不同存儲管理場景選擇相關的倉庫模塊。 如圖4-16-a所示，該倉庫裝置采用5層6列的梯形結構設計，在每一層的庫位中，可放置3個物料 托盤，每個托盤可放置兩種不同屬性的物料，在出入庫時，通過機械手不同的夾具，對托盤或者直接對物 料進行出入庫的搬運。 如圖4-16-b所示，該立體倉庫主要由貨架和堆垛機兩大部分組成，貨架采用3層×3列設計，堆垛機 的橫軸和豎軸機械傳動采用高精密的步進電機驅動，配以先進地機械設計、精密的機械加工及裝配，通過 平行和上下移動，將物料平穩精確的送入指定庫位。

a.平面階梯式立體倉庫   b.直入式立體倉庫

圖4-16立體倉庫

在物料托盤中嵌入了RFID電子標簽、條形碼或二維碼圖形標簽，可以對倉庫的物料進行數據化信息管理，在讀寫信息時，可通過RFID讀寫控制器或掃碼槍操作進行信息的錄入和讀取，實現倉儲的智能化、 信息化管理。

四、主要技術

表1：配套工具

表2：隨機技術文件配置

 五、機電設備的裝配與調整項目

（一）選用該裝置配置的機電設備部件、氣缸、直流電機、步進電機、伺服電機、傳感器等器件可完成下列機電設備組裝工作任務：

1.機械識圖與裝配工藝的編寫；

2.轉盤供料機構的裝配與調整；

3.托盤供料機構的裝配與調整；

4.十字滑臺機構的裝配與調整；

5.皮帶輸送機的裝配與調整；

6.物件分揀機構的裝配與調整；

7.直角坐標機械手機構裝配與調整；

8.工業機器人單元的定位安裝調整；

9.旋轉機構的組裝與調整；

10.翻轉機構的組裝與調整；

11.伸縮式?jīng)_壓機構的裝配與調整；

12.磚塔沖壓機構的裝配與調整

13.智能立體倉庫機構的裝配與調整；

14.自動生產線設備組裝與調整。

（二）氣動系統的安裝與調試項目：

選用該裝置配置的單出桿氣缸、氣動手爪、旋轉氣缸、氣動快換機構等氣動執行元件和單控電磁換向 閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：

1.氣動方向控制回路的安裝與調試；

2.氣動速度控制回路的安裝與調試；

3.氣動擺動控制回路的安裝與調試；

4.氣動順序控制回路的安裝與調試；

5.氣動快換控制回路的安裝與調試；

6.氣動系統安裝與調試；

（三）電氣控制電路的安裝與調試：

選用該裝置配置的PLC可編程控制器控制、變頻器、步進電機和伺服電機驅動控制系統和指令開關、 傳感器等，可完成下列電氣控制電路的安裝與調試工作任務：

1.供料單元控制電路的連接與調試；

2.十字滑臺單元電路的連接與調試；

3.變頻器驅動的輸送分揀控制電路的連接與調試；

4.步進電機驅動的輸送分揀控制電路的連接與調試；

5.直角坐標機械手電氣控制電路的連接與調試；

6.工業機器人單元控制電路的連接與調試；

7.工件旋轉單元控制電路的連接與調試；

8.工件翻轉單元控制電路的連接與調試；

9.工件伸縮沖壓?jiǎn)卧刂齐娐返倪B接與調試；

10.工件轉塔沖壓?jiǎn)卧刂齐娐返倪B接與調試；

11.智能立體倉庫單元電路的連接與調試；

12.視覺識別系統電路的連接與調試；

13.掃碼槍與RFID信息讀寫系統電路的連接與調試；

14.通用機電設備整機控制電路的連接與調試；

（四）機電設備程序控制與調試項目

1.供料單元PLC控制程序編寫與調試；

2.十字滑臺單元的PLC定位控制程序編寫與調試；

3.三相異步電機驅動的輸送分揀單元PLC控制編寫與調試；

4.步進電機驅動的輸送分揀PLC控制編寫與調試；；

5.直角坐標機械手PLC控制程序編寫與調試；

6.工業機器人單元PLC控制程序編寫與調試；

7.工件旋轉單元PLC控制程序編寫與調試；

8.工件翻轉單元PLC控制程序編寫與調試；

9.工件伸縮沖壓?jiǎn)卧狿LC控制程序編寫與調試；

10.工件轉塔沖壓?jiǎn)卧狿LC控制程序編寫與調試；

11.立體倉庫單元PLC控制程序編寫與調試；

12.視覺識別系統流程編輯、PLC程序編寫與調試；

13.掃碼槍與RFID信息讀寫系統PLC程序編寫與調試；

14.通用機電設備整機PLC控制程序編寫與調試；

（五）通用機電設備安裝與調試實訓裝備用于可考察的職業能力：

1.機械識圖能力

2.機械構件的裝配與調整能力；

3.機電設備的安裝與調試能力；

4.電路安裝能力；

5.氣動系統的安裝與調試能力；

6.通用機電設備的控制程序的編寫與調試能力；

7.自動控制系統的安裝與調試能力。
