曲柄導桿滑塊及凸輪機構實驗臺

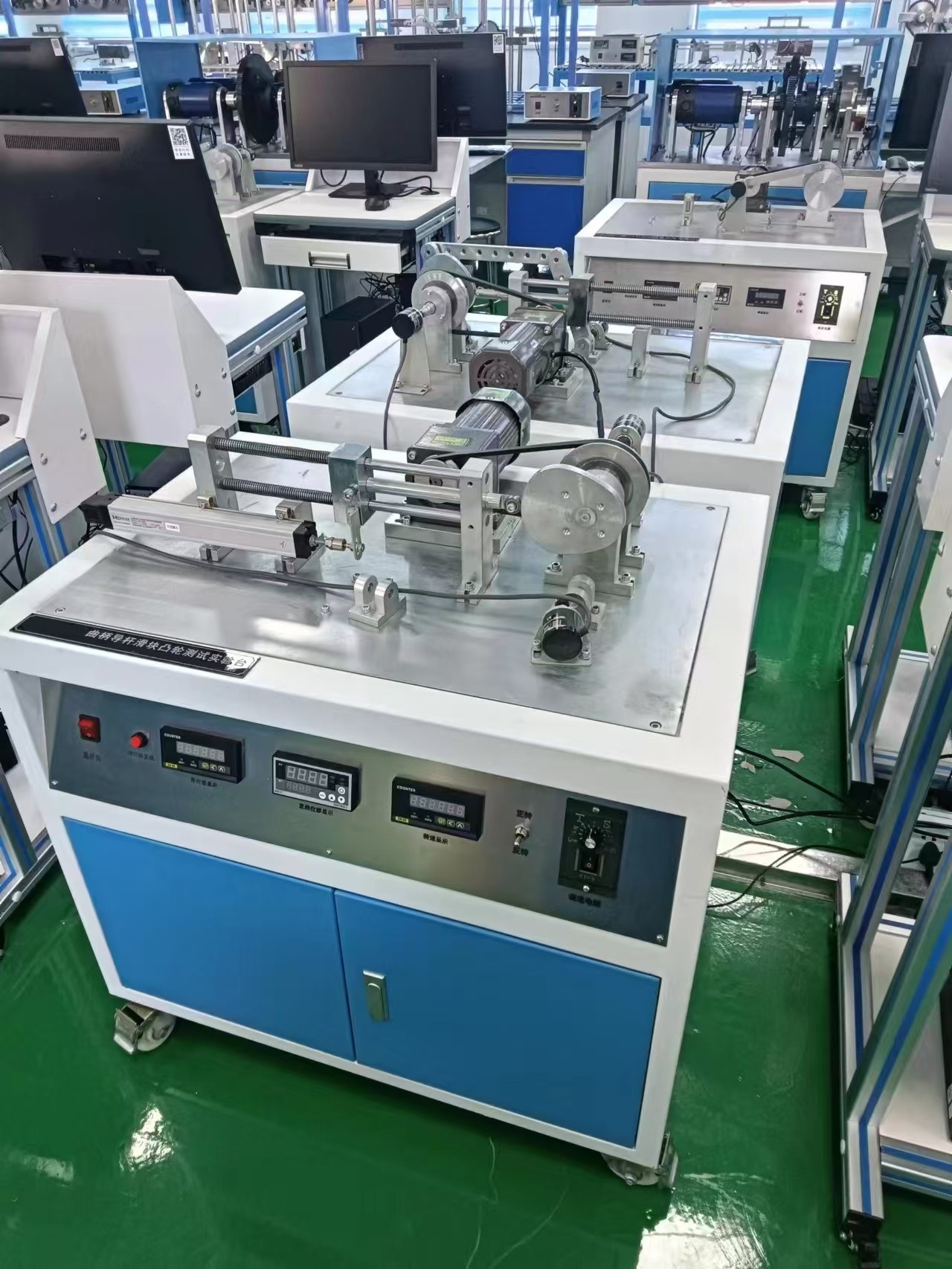

KCJYT-C型曲柄導桿滑塊及凸輪機構實驗臺

該組合實驗裝置，只需拆裝少量的零部件，即可分別構成四種典型的傳動系統，它們分別是曲柄滑塊機構、曲柄導桿滑塊機構、平底直動從動桿凸輪機構和滾子直動從動桿凸輪機構。而每一種機構的某一些參數，如曲柄長度、連桿長度、滾子偏心等都可在一定范圍內作一些調整，通過學生拆裝及調整可以加深實驗者對機械結構本身特點的了解，對某些參數改動對整個運動狀態的影響也會有更好的認識。

一、實驗?zāi)康模?/span>

1．  通過實驗，了解位移、速度、加速度的測定方法；轉速及回轉不均率的測定方法；

2．  通過實驗，初步了解“組合機構實驗臺”及光電脈沖編碼器、同步脈沖發生器（或稱角度傳感器）的基本原理，并掌握它們的使用方法；

3．  通過比較理論運動曲線與實測運動曲線的差異，并分析其原因，增加對運動速度特別是加速度的感性認識；

4．  比較曲柄滑塊機構與曲柄導桿機構的性能差異；

5．  檢測凸輪直動從動桿的運動規律；

6．  比較不同凸輪廓線或接觸副，對凸輪直動從動桿運動規律的影響。

二、主要技術參數：

1．  曲柄長度可調范圍：25-45mm

2．  滑塊偏置可調范圍：±5

3．  凸輪廓線升程：30mm

4．  凸輪滾子從動件偏置調節范圍：±5

5．  光電脈沖編碼器一個，輸出電壓：5V 脈沖數：1000P

6．  電機額定功率：P=70W

7．  電機轉速：0-180r/min
