智能帶傳動實驗臺

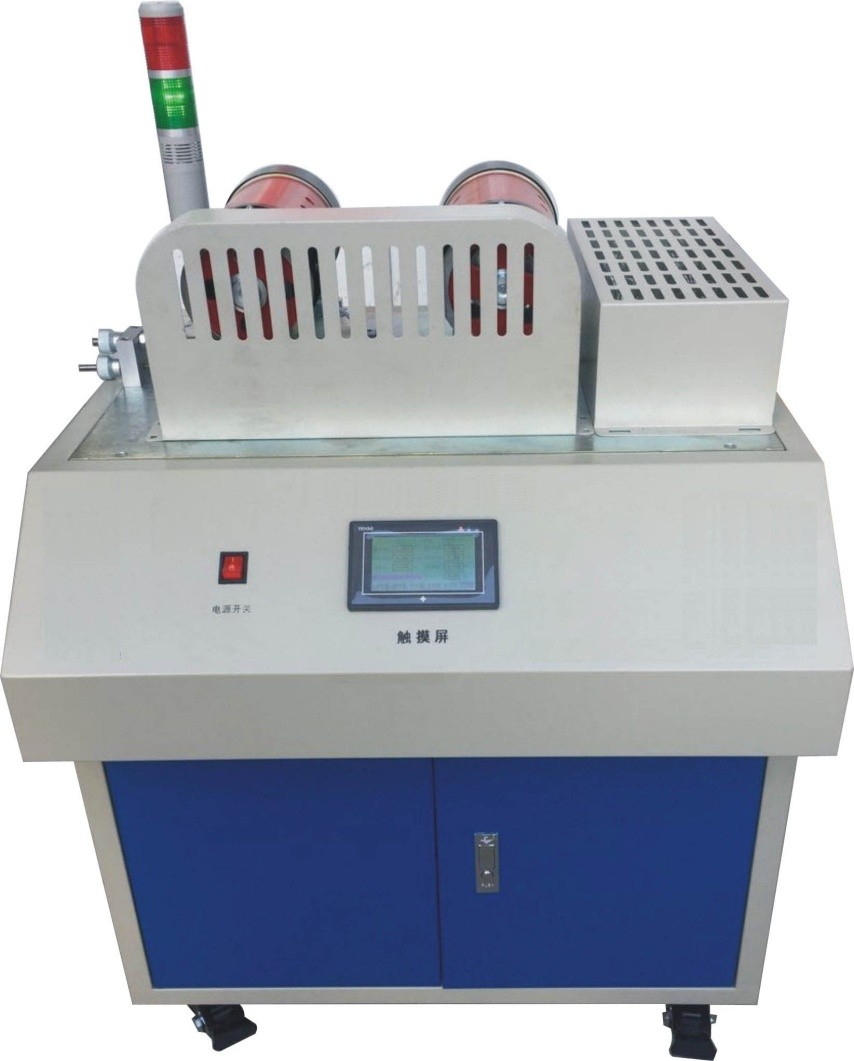

KC-DCT型智能帶傳動實驗臺（落地式）

一、實驗內容：

1、帶、鏈傳動效率的測定，通過計算機測試分析軟件測試并自動繪制滑差曲線和效率曲線；

2、通過觸摸屏顯示面板顯示面板讀數進行平皮帶傳動效率的測定，人工繪制滑差曲線和效率曲線。

二、性能特點：

1、利用拉壓傳感器獨特的張緊力測試裝置，來測試皮帶的張緊力，能實現皮帶傳動受力分

析實驗；

2、帶傳動的張緊力通過旋鈕調節，張緊力的大小通過傳感器獲得，并在觸摸屏顯示面板上

   顯示；

3、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩?cái)?shù)據，采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。最后輸入計算機進行處理作出滑動曲線和效率曲線；

4、帶傳動實驗臺與觸摸屏顯示面板為集成一體（顯示面板非獨立裝置），觸摸屏顯示面板上有顯示轉矩、轉速、張緊力、加載、主電機輸入電壓電流，從電機輸入電壓電流等項目；并且通過觸摸屏的上加速和減速按扭可以控制電機轉速的變化。

5、可通過計算機測試分析軟件進行皮帶傳動的運動模擬，可觀察彈性滑動及打滑現象；

6、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。

7、帶傳動實驗臺配備有上位機及上位機測控軟件。、

1）上位機測控軟件，能獲取帶傳動實驗數據并進行數據處理。

2）上位機配置：CPU為雙核，主頻≧3.3GHZ，內存≧8G，硬盤空間≧500G。

三、上位機測控軟件內容及特點：

1、利用串口實現數據采集箱與電腦之間的通訊；

2、可以實時顯示運動參數的適時變化曲線；

四、造型及表面處理：

1、大氣美觀、實物感強、加工精細；

2、金屬外露件鍍鉻、其他表面防銹處理加噴塑；

3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。

五、主要技術參數：

1、驅動電機功率：355W

2、負載電機功率：355W、負載變動范圍：0-300W（有級）

3、調速方式：電子調速；

4、調速范圍：0-800rpm；

5、帶輪基準直徑：

平帶輪D1=D2=120mm；

平帶輪采用復合材料制成，帶長880×18×2mm；

     平底帶輪：D1=D2=120mm 帶輪包角=180°

6、三角帶輪：D1=D2=120mm 帶輪包角=180°

7、額定轉矩：T=1.68N·m ；

8、測力矩傳感器：量程=10kg、精度：1%FS ；2個

9、拉壓傳感器：量程=10kg精度：0.3%FS ；1個

10、光電編碼器：2個、脈沖：1024P

11、外形尺寸：740×475×1100mm；

12、重量（約）：100kg；

六、實驗臺基本配置：

1、測力傳感器：2個：量程5kg；

2、拉壓傳感器：1個、量程5kg；

3、光電編碼器：2個、脈沖：1024P

4、測試分析軟件：1套；

5、隨機工具：1套；
