平面多桿機構及凸輪組合實驗臺

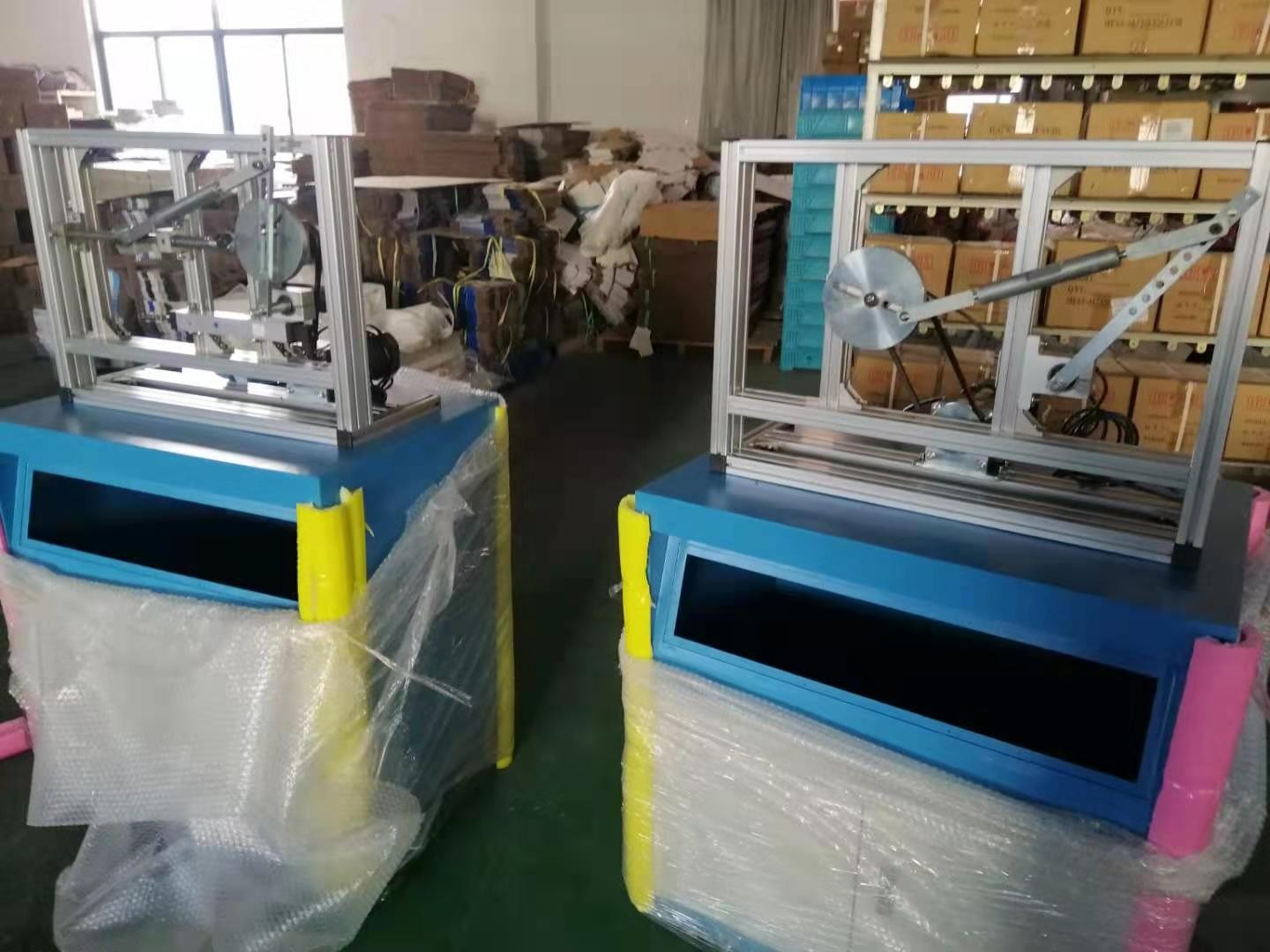

KCJXH-04A型平面多桿機構及凸輪組合實驗臺

1．實驗桌：鐵質雙層亞光密紋噴塑結構，設有帶鎖抽屜，用于放置工具及資料；設有四個帶剎車萬向輪。

測試傳感器:

2．智能型轉速顯示儀2套：供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。

3．配套光電編碼器2個：脈沖數2500脈沖/轉；

4．直線位移顯示儀1套：輸入方式：mV信號、標準變送信號或頻率信號；測量精度：0.1%；采樣速度有慢速和快速兩種形式；通訊接口標準串口RS-232/485雙向接口、多機地址范圍0-99；電源220VAC或24DC可選。

5．配套直線位移傳感器1個：輸出電壓0～5V，行程200mm；

6．交流減速電機1臺：額定功率90W，轉速范圍0～250r/min；交流調速器1個：調節電機轉速

實驗機構:

7．實驗機構安裝在鋁合金型材架上；有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。

8．機構大多數零配件通用，機構部分幾何參數可調整。

9．數據采集器1套：具有11路模擬量輸入通道和兩路數字量輸入通道

10．配件（1套）：內六角扳手、活動扳手、小十字螺絲刀、光盤、通信線

11．▲具有裝置的CAD裝配總圖（投標時須提供CAD裝配總圖）

12．▲配套實驗指導書和實驗報告（紙質版和電子版各1套）

機械機構虛擬仿真教學軟件:

13．采用Flash與3D虛擬仿真技術相結合的方式；三維動畫演示、模擬、理論知識講解，展示機械基礎方面的相關知識

14．▲功能至少包括：機械基礎的基本知識；典型平面機構的三維動畫仿真、演示及應用；典型空間機構的三維動畫仿真、演示及應用；典型機械傳動的三維動畫仿真、演示及應用；典型輪系的三維動畫仿真、演示及應用

15．能在windows系統上安裝應用

系統軟件功能要求:

16．具有機構的運動演示與參數設置、數據采集、測試分析、數據曲線擬合、保存并打印實驗數據和實驗報告等功能

17．可測量機構運動各參數的實時變化曲線，可做出相關參數的仿真曲線進行分析、比較。

實驗項目:

18．曲柄滑塊機構、曲柄導桿滑塊機構、凸輪機構實物拼裝；滑塊的位移、速度、加速度檢測；凸輪的速度、加速度、角速度檢測；

19．連桿上點的運動軌跡分析；改變機構構件的桿長和位置，進行滑塊運動規律的實測與仿真，了解速度波動的影響和機構急回特性
