智能型動平衡測試實驗臺

KCTMP-02型智能型動平衡測試實驗臺

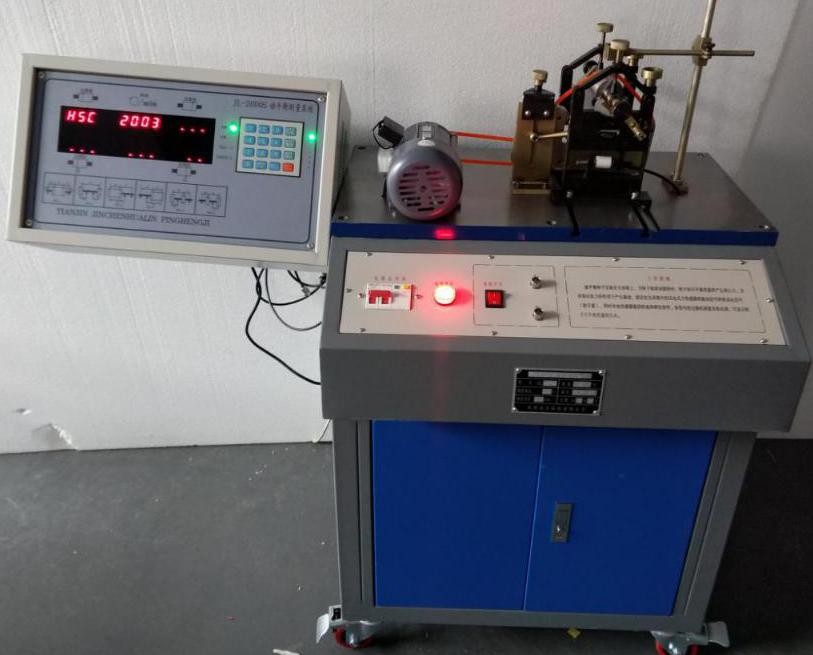

參考圖片：（以實物為準）

一、 產品概述

本實驗臺通過剛性轉子的動平衡實驗，可以使學生直觀、深入地理解動平衡的原理以及實驗過程。采用壓電傳感器檢測平衡效果，操作簡單，結果準確。適合各大院校機械類專業《機械原理》課程的實驗教學需要。

二、 配置及技術性能

1.實驗臺

(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，平板臺面（臺面設有T型槽），鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。平板外形尺寸≥650mm×350mm×40mm。

(2)輸入電源：?jiǎn)蜗嗳€～220V±10%  50Hz

(3)工作環境：溫度 -10℃～＜+40℃  相對濕度＜85%（25℃） 海撥＜4000m

(4)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A

2.單相交流電機1臺：功率120W，額定電流0.98A，額定轉速2800r/min，電容4μF/450V

3.平衡工件質量范圍：0.1~5kg;

4.轉子直徑≥Φ42mm

5.最小剩余不平衡量：≤0.3g.mm/kg；

6.一次減低率≥90%;

7.圈帶傳動處軸徑范圍≥Φ25～80mm

8.光電測速傳感器一個≥0～3000r/min，工作電源DC10-30V，測距范圍11cm，反應時間1.5ns

9.壓電傳感器：兩只，量程500N

10.平衡轉速：1625r/min、2400r/min

★11.動平衡測量系統：開標現場提供

1）系統必須可任意選擇6種不同支承形式。

2）不平衡量值、角度、轉速需用數字表示。

3）可用數字鍵輸入支承平面和校正平面之間距離a、b、c及校正半徑r1、r2。

4）可手動切換加重或去重的校正方法。

5）可儲存不同轉子參數文件10種。

6）具有自動和手動兩種記憶功能，當測量結束后進入記憶。

7）可設置測量時間1~6秒。

8）具有夾具偏心補償功能。

9）當平衡轉速達到設置值時，能自動進入測量，測量結束后發出響聲。

10）不平衡量有效顯示三位，根據不平衡量大小自動調整靈敏度。

11）具有開機自動自檢功能，以監控系統的正常運行。

12）定標過程簡單，不需要以平衡轉子作為定標轉子。

12.配件1套：實驗指導書、工具等

★13.電源控制系統（整個實訓室1套）：本套控制系統采用ARM-Cortex-M架構核心芯片，高速穩定，具有不少于14路開關狀態輸入檢測（其中12路采用光電隔離，保證系統可靠與穩定性），14路可控大功率輸出，并配合14路狀態輸入與14路控制輸出聯動；系統配備具有極佳音質的語音輸入輸出功能，可根據客戶需求定制語音，采用TF卡存儲模式，更換語音極為方便；系統另外配備智能學習型無線遙控接收功能，配備高功率高質量遙控器，可在開闊區域?qū)崿F(xiàn)1千米以內遙控。系統電源輸入采用交直流雙供電，可任選一種模式供電，供電電源范圍廣,可實現交直流9~24V寬電源供電；并配有可通過手機控制輸入電源的開合。

三、 實驗項目

用動平衡機對剛性轉子進行動平衡

(1)計算轉子上不平衡量大小及方位

(2)實測轉子轉速及兩支撐承受的最大力及最大力的相位，然后通過配重使支撐上的壓力傳感器壓力接近于零
