機械傳動創意組合性能測試臺

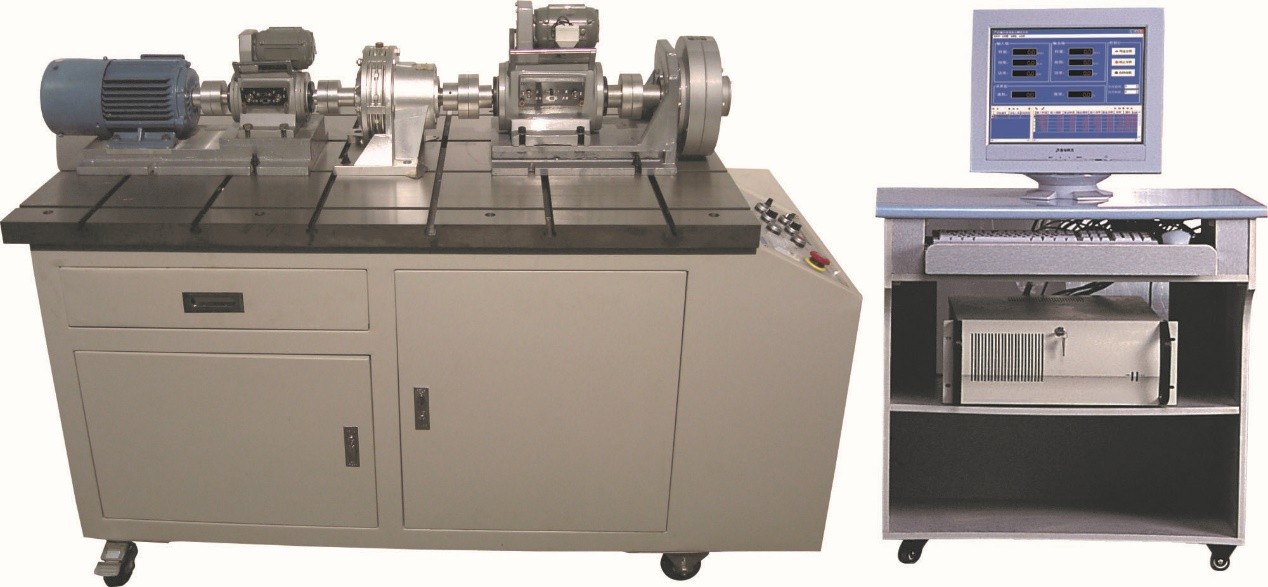

KCJXH-01型機械傳動創意組合性能測試臺

該實驗臺根據國家機械類教學大綱的要求，可組合多種機械傳動實驗項目。實驗臺運用全新的創新設計理念，將原動機、傳動裝置、負載分成若干模塊，可根據課程要求，拼裝、傳動組合，自動進行數據采集、分析、處理，其工況控制與實驗結果由計算機直接輸出打印，真正達到人機一體的設計要求，是各大專院校的理想科研實驗設備。

一、實驗項目：

1、齒輪傳動測試

2、齒輪-鏈傳動測試

3、鏈-齒輪傳動測試

4、齒輪-皮帶傳動測試

5、鏈-帶傳動測試

6、鏈傳動測試

7、蝸輪蝸桿傳動測試等六十余種組合形式。

二、性能特點：

本公司生產的新型實驗臺與傳統產品相比，具有如下八大特點：

1.智能化設計          2.模塊化設計          3.高精度設計

4.人機工學設計        5.教育學設計

6.實驗臺采用工業用HT平臺，由變頻電機作為原動機，磁粉加載器為負載進行調控，其傳輸方式采用彈性聯軸器聯結，通過轉矩轉速傳感器、工控機、測控軟件，運用計算機的強大功能進行處理，真正做到同步采集，全程跟蹤，確保數據的正確、真實，并能適時繪制各項所需曲線，是當代機械類教學的必備實驗裝備。

7.采用變頻技術與全數字PID控制技術自動調速及對負載進行程控調節,實現恒定加載、恒轉速、恒轉矩控制，動態跟蹤轉速與轉矩的變化，確?？刂凭?.2%。

8.實驗臺采用全工業設備工藝流程制作，其操作平臺通過失效處理，經刨、銑、磨、雕、刮制作而成，其制作精美，表面變形量小，是各實驗設備拼裝、搭接的可靠工作臺。

三、技術參數：

（1）動力部分：

變頻電機：（1臺）YVF2-801-4，功率：0.55KW，電壓：380V，電流：1.5A

額定轉矩：3.5N.M，變頻范圍：5-50-100HZ

變頻器：（1臺）VFD007M43B

（2）測試部分:

轉矩轉速傳感器：（1臺）額定轉矩：10N.M，精度：0.2級，轉速范圍：0-6000r/min

轉矩轉速傳感器：（1臺）額定轉矩：50N.M，精度：0.2級，轉速范圍：0-5000r/min

轉矩轉速測試卡：（2套）扭矩測試精度±0.2％FS        轉速測量精度±0.1％

（3）被測部分:

直齒圓柱齒輪減速器：減速比 1：5，齒數Z1=19，Z2=95；

擺線針輪減速器：減速比1：9；

蝸輪減速器：減速比 1：10；蝸桿頭數Z1=1； 中心距a=50ｍｍ；

同步帶傳動：帶輪齒數Z1=18，Z2=25；節距LP=9.525； L型同步帶 3×16×80

（4）CZ50磁粉制動器：（1臺）額定轉矩：50N.M

（5）數據采集控制卡

（6）主要搭接件中心高及軸徑尺寸

變頻電機中心高：80mm ，軸徑φ19

智能轉矩轉速傳感器中心高：60mm 軸徑φ12

智能轉矩轉速傳感器中心高：85mm 軸徑φ26

FCZ50法蘭式磁粉制動器：軸徑φ25

WPA-50(10:1)蝸輪蝸桿減速器：輸入軸中心高：50  軸徑φ12

輸出軸中心高：100 軸徑φ17

圓柱齒輪減速器中心高：100mm 主動軸φ28   被動軸φ32

中間支架中心高：120mm   軸徑φ24

（7）外形尺寸：1500×750×800mm
