曲柄搖桿機構實驗臺

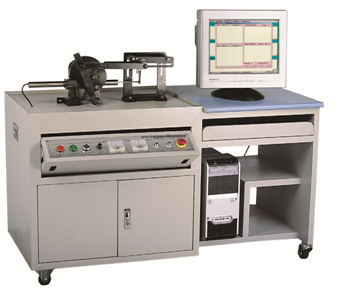

KCJXH-07型曲柄搖桿機構實驗臺

本實驗臺是《機械原理》課程教學的綜合性實驗臺，主要用于平面機構的設計及運動學分析。

性能特點：

1.實驗臺的實驗機構安裝在一個水平方向自由移動的可調框架上；

2.所有的桿構件長度可無級調節、分析該參數改變對機構運動特性的影響；

3.實驗臺采用操作臺與電腦桌連體設計，電器控制板采用內置翻蓋結構，美觀實用，安全性強；

4.計算機測試分析軟件功能強大，可自動或人機結合進行測試分析，運動模擬，理論仿真，保存數據和提高實驗報告的模塊。

主要技術參數：

1、曲柄搖桿機構：

曲柄長：30～50mm

機架長：150mm

搖桿長：180～240mm

連桿長：190～280mm

機架加速度計的方向角可調：0～360°

2、測試傳感器：角位移傳感器:輸出電壓:0～5V

脈沖數:1000P  2支

3、直流電機：125W

主軸調速范圍：0～250rpm

4、配送測試軟件1套。

5、外形尺寸：760×600×1100mm
