槽輪機構實驗臺

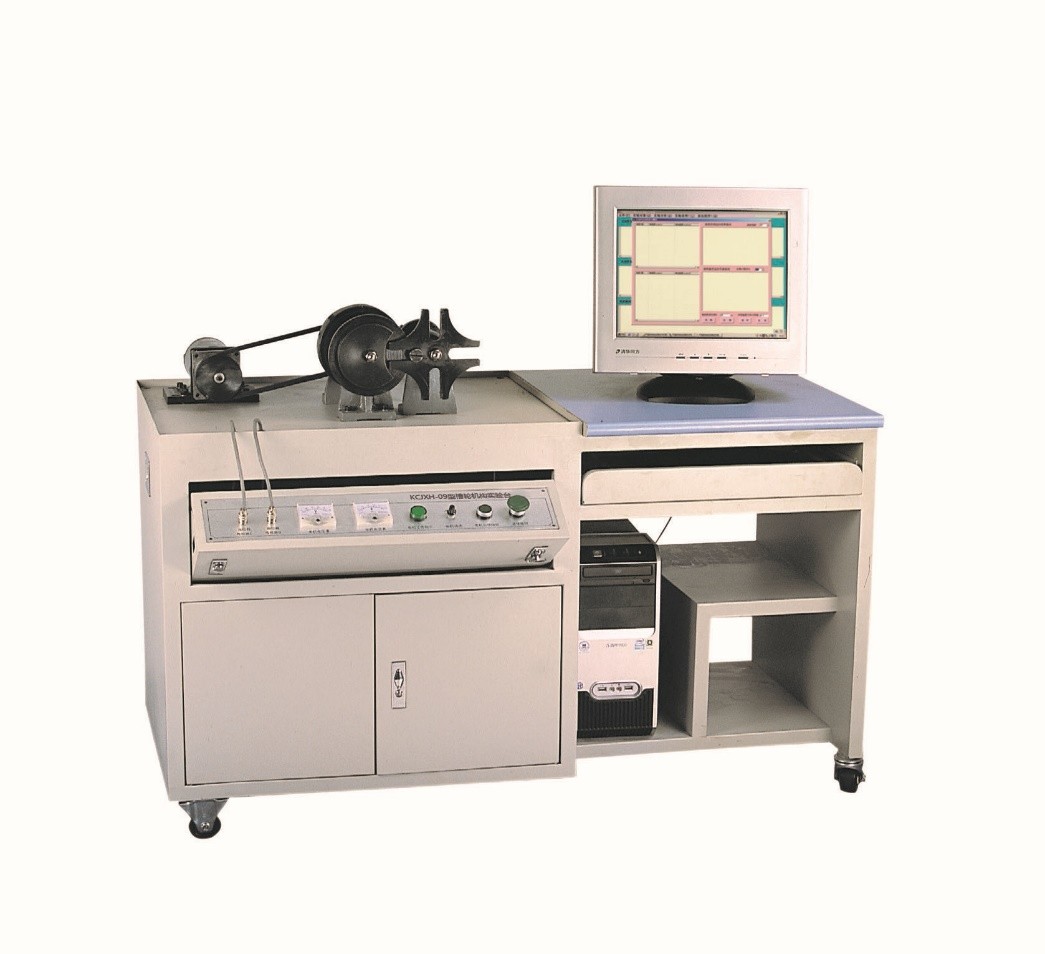

KCJXH-09型槽輪機構實驗臺

本實驗臺是《機械原理》課程教學的綜合性實驗臺，主要用于平面機構的設計及運動學分析。

性能特點：

1.實驗臺的實驗機構安裝在一個水平操作臺面上；

2.通過對槽輪的運動，分析該參數改變對機構運動特性的影響；

4.實驗臺采用操作臺與電腦桌連體設計，電器控制板采用內置翻蓋結構，美觀實用，安全性強；

5.計算機測試分析軟件功能強大，可自動或人機結合進行測試分析，運動模擬，理論仿真，保存數據和提高實驗報告的模塊。

主要技術參數：

1、槽輪機構

配有二個槽輪,兩個撥盤

撥盤圓銷數:n=1

槽輪中心距:a=150

槽輪槽數:Z1=4   Z2=8

2、測試傳感器：角位移傳感器:輸出電壓:0～5V       脈沖數:1000P  2支

3、直流電機：125W           產軸調速范圍：0～250rpm

4、配送測試軟件1套。

5、外形尺寸：760×600×1100mm
