液體滑動軸承測試臺

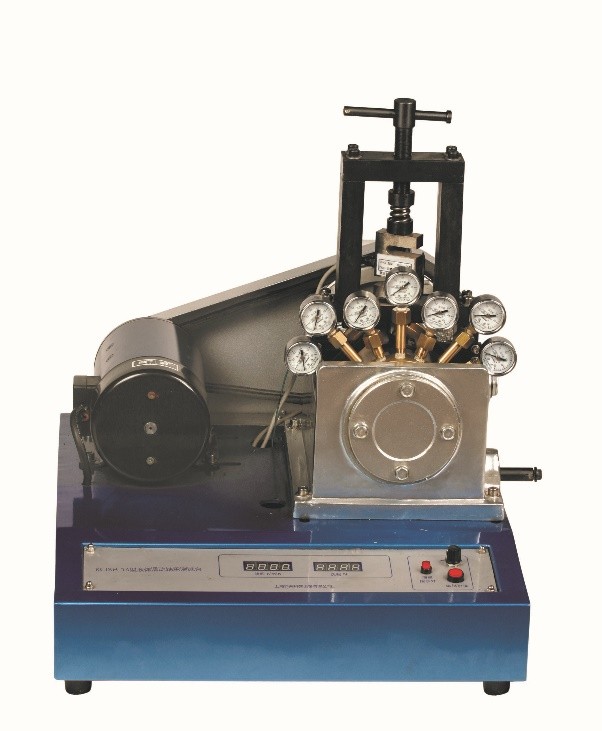

KCJXH-14型液體滑動軸承測試臺

該實驗臺是我公司推出的新型滑動軸承綜合性能實驗臺，主要用于《機械設計》中滑動軸承實驗教學，利用它來觀察滑動軸承的結構，測定其徑向油膜壓力分布，軸向油膜壓力分布，最小油膜厚度和其摩擦特性曲線，其中最小油膜厚度的測定功能是其他同類產品沒有的。

一、實驗內容

1、觀察徑向滑動軸承液體動壓潤滑的形成過程和摩擦狀態。

2、測定和繪制徑向滑動軸承周向油膜壓力分布曲線。

3、觀察徑向滑動軸承軸向油膜壓力分布情況。

4、了解徑向滑動軸承的摩擦系數f的測量方法和摩擦特性曲線的繪制方法。

5、觀察載荷和轉速改變時油膜壓力的變化情況或油膜厚度。

6、最小油膜厚度測定及滑動軸承的運動模擬。

二、性能特點

1、可同時進行徑向和軸向油膜壓力分布、最小油膜厚度及其摩擦特征曲線的測試分析實驗，實現滑動軸承的綜合性實驗。

2、采用雙測點定位測量法測定最小油膜厚度及位置，填補了滑動軸承實驗教學的空白。

3、采用實驗臺面板數顯和儀表進行數據采集，實現手動試驗。

4、采用彈性加載系統，能有效減小加載力的波動，使機械運行平穩，測試數據穩定。

三、技術參數

1、直流電動機功率：N =355W

2、加載傳感器：量程：0-980.0N（100kg）   精度：0.05%

3、壓力表：0-0.6Mpa

4、千分表：0-10mm

5、實驗軸瓦：內直徑d=65  有效長度B=167  亮澤度7   材料2QSr6-6-3

6、測力桿上測力點與軸承中心距離：L =120mm

7、外形尺寸：510×540×110mm

8、重量：50kg
