螺栓組聯接測試臺

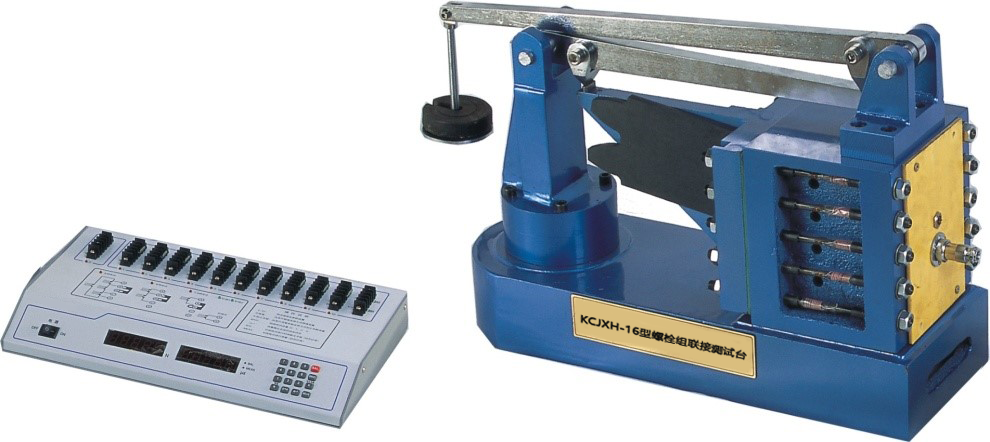

KCJXH-16型螺栓組聯接測試臺

該測試臺可完成螺栓組在受傾覆靜態力矩作用下螺栓變形的分析，可對不同剛度的螺栓進行受力變形規律的分析，實現了加載與檢測數字化分析。此實驗臺除了能做螺栓組聯接實驗（測定螺栓組的載荷分布）外，還可以做齒根彎曲應力的測定、梁的應力測定和電阻應變片靈敏系數測定等實驗。

一、實驗內容：

1、測螺栓組的載荷分布。

2、測試齒根的彎曲應力。

3、梁的應力測定實驗和電阻應變片靈敏系數測定實驗。

二、性能特點：

1、可完成螺栓組在受傾覆靜態力矩作用下的受力變形規律的分析。

2、可對螺栓受力變形規律進行分析。

3、實現了加載與檢測數字化分析。

4、利用軟件平臺實現了機械參數的可視化分析。

三、主要技術參數：

1、被測螺栓10根；螺栓中段直徑d=6.5mm    螺栓材料的彈性模量E=205GPa

2、加載杠桿比 1：75

3、被聯接件的懸臂長L=214mm

4、測試齒Z=32 ,m=16mm ,α=20°,b=10mm

5、等強度梁 厚度t=6mm ,固定端寬度b=40mm ,加力點到固定端長度L=350mm

6、高精度靜態電阻應變儀1臺      測量通道：10路；

測量范圍：0±30000με     零點不平衡: ±10000με

基本誤差: ±0.2%FS  ±2個字   分辨率:1με

零點漂移: ±2με/4小時    ±0.5με/℃

自動測試：每通道測量小于2 s   測量方式：1/4橋、半橋、全橋

電阻應變片電阻值   R=120Ω   靈敏度系數  K=2.20

四、基本配置：

1、監測系統：配備TS型10通道靜態應變儀一臺

2、測力裝置：砝碼 4塊

3、分析軟件：可適時顯示十個通道的應變的變化值（如果用戶需要另外選配）
