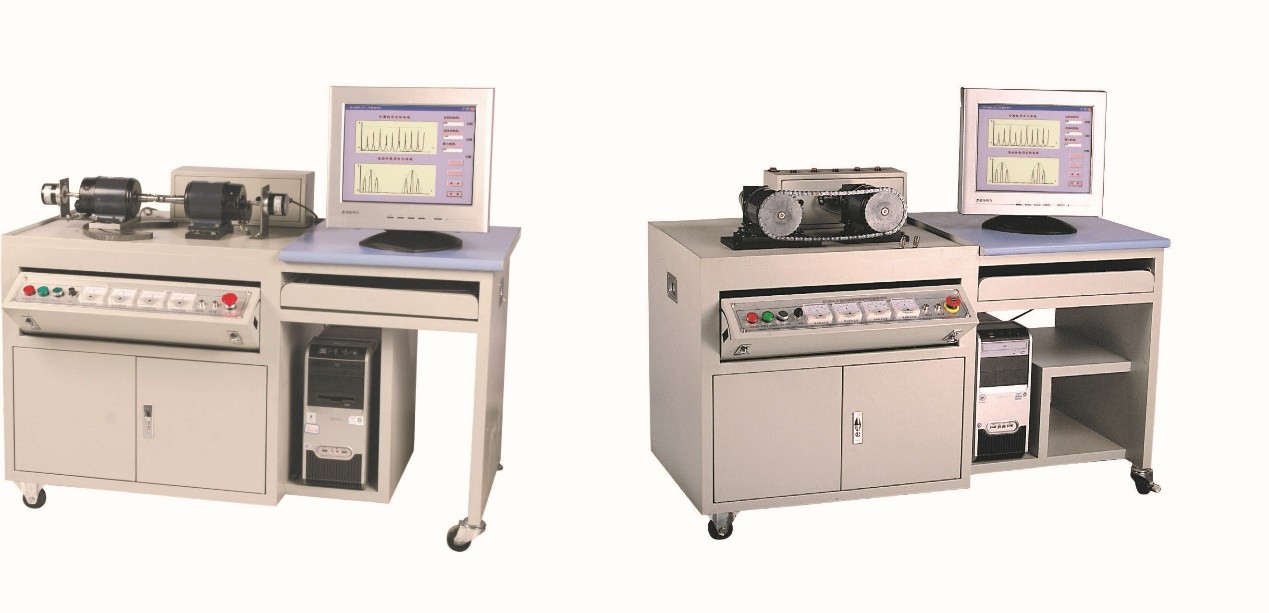

KCJXH-21型機械傳動零部件性能測試臺

機械零部件性能測試臺是目前新開發的實驗臺?？蓽y試帶傳動、鏈傳動、萬向節傳動齒輪的傳動性能及傳動效率。

一、實驗內容

（1）皮帶傳動運動分析實驗：測定皮帶傳動的傳動穩定性及傳動效率，并自動繪制傳動曲線和效率曲線

（2）鏈傳動運動分析實驗：測定鏈傳動的傳動穩定性和傳動效率，并自動繪制傳動曲線和效率曲線

（3）萬向節傳動運動分析實驗：測定萬向節傳動的傳動穩定性和傳動效率，并自動繪制傳動曲線和效率曲線

（4）齒輪傳動運動分析實驗：測定齒輪傳動的傳動穩定性和傳動效率，并自動繪制傳動曲線和效率曲線。

二、性能特點

（1）通過數碼顯示面板讀數，手動或計算機測試分析軟件自動進行傳動分析實驗，實現兩種實驗手段，可作綜合實驗。

（2）可通過計算機測試分析軟件進行傳動的運動模擬，可觀察傳動特性。

（3）皮帶測試可通過更換不同的皮帶輪，測試不同的皮帶傳動。

（4）計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。

三、主要技術參數

1、帶輪、鏈輪直徑：120mm

2、驅動電機功率：123W

3、調速范圍：0～1500rPm

4、負載電機功率：123W

5、負載變動范圍：123W

6、角位移傳感器：1000脈沖   2個

7、實驗臺外形尺寸：1100×600×760mm

8、實驗臺重量：42Kg
