千斤頂實測繪圖組合訓練裝置

KCJT-05型《千斤頂》實測繪圖組合訓練裝置

一、產品特點：

1、項目實際化：以鋼制小型千斤頂為訓練為對象；

2、功能系統化：千斤頂拆裝、零件測量、裝配圖繪制和零件圖繪制四位一體的訓練模式；

3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得

充分的訓練機會

4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

5、管理便利化：千斤頂、組裝與測量工具及指導書均放在一個精制的箱子里，管理十

分方便。

二、產品功能：

1.訓練模式

（1）、千斤頂組裝訓練；

（2）、千斤頂零件尺寸測量訓練；

（3）、千斤頂裝配圖繪制訓練；

（4）、千斤頂零件圖繪制訓練。

2.訓練內容

（1）千斤頂組裝訓練

（2）千斤頂零件尺寸測繪

（3）千斤頂標準零件選定

（4）千斤頂裝配圖繪制

（5）千斤頂零件圖繪制

（6）千斤頂圖紙文件整理

三、產品參數

1.外形尺寸:長*寬*高=40×30×7cm

2.精密測量工具:帶表游標卡尺、外徑千分尺、梯形螺紋樣板

3.專用組裝工具:外六角扳手、內六角扳手

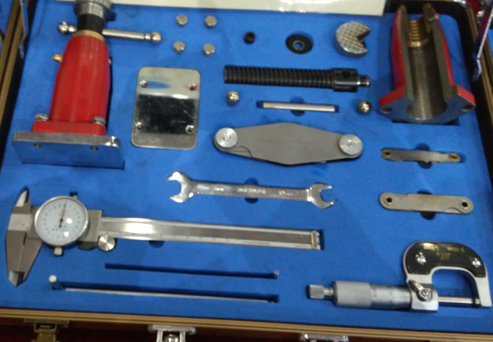

4.測繪部件:精制小型千斤頂兩臺（含散件一套）

（1）千斤頂尺寸：90×55×150（mm）；

（2）最大頂起尺寸：50mm；

（3）最大頂起重量：1噸；

（4）螺桿參數：Tr20X4-7e；

（5）螺母參數：Tr20X4-7H；

（6）精度等級：7(GB10095-2018)
