精密平口鉗實測繪圖組合訓練裝置

KCJT-11型《精密平口鉗》實測繪圖組合訓練裝置

一、產品特點：

1、項目實際化：以小型精密平口鉗為訓練對象；

2、功能系統化：精密平口鉗拆裝、零件測量、裝配圖繪制和零件圖繪制四位一體的訓

練模式；

3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得

充分的訓練機會

4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

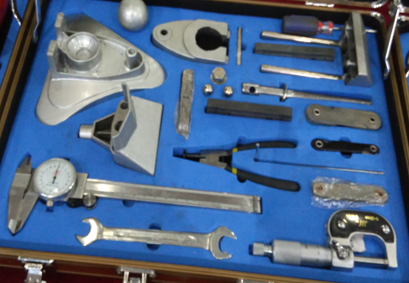

5、管理便利化：精密平口鉗、組裝與測量工具及指導書均放在一個精制的箱子里，管

理十分方便。

二、產品功能：

1. 訓練模式

（1）精密平口鉗組裝訓練；

（2）精密平口鉗零件尺寸測量訓練；

（3）精密平口鉗裝配圖繪制訓練；

（4）精密平口鉗零件圖繪制訓練。

2. 訓練內容

（1）精密平口鉗組裝訓練

（2）精密平口鉗零件尺寸測繪

（3）精密平口鉗標準零件確定

（4）精密平口鉗裝配圖繪制

（5）精密平口鉗零件圖繪制

（6）精密平口鉗圖紙文件整理

三、產品參數

1.外形尺寸: 長*寬*高=40×30×7cm

2.精密測量工具: 帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板

3.專用組裝工具: 外六角扳手、內六角扳手、外卡鉗、螺絲刀

4.測繪部件: 精制小型精密平口鉗（一臺）

（1）尺寸：148.5X146X152（mm）；

（2）鉗口最大移動尺寸：50mm；

（3）螺距：L=1.25mm；

（4）精度等級：7(GB10095-2018)
