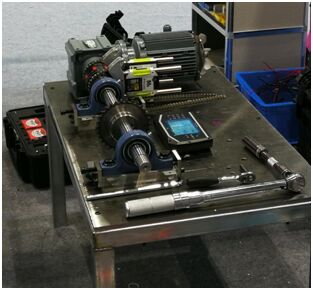

KCZDH-3型軸系對中實訓平臺

一、產品概述

該設備是依據國家工業機械裝調項目職業標準和世界技能大賽相關項目技術標準而設計，突出“機械加工”、“拆裝”、“檢測”、“維護”、“維修”、“調試”等實訓內容。各實訓項目由團隊或個人單獨完成，培養學生或選手的工作組織、自我管理、溝通協調的能力，解決問題、參與計劃和設計、手工加工、機械加工、拆裝、檢測、報告、維護、維修、調試等綜合能力。適合各中、高職院校開展專業知識教學、職業選手的選拔、技能培訓。

二、技術參數

1.工作電源：三相五線～380V±10% 、50Hz ；

2.外形尺寸（L*W*H）:1100mm*600mm*1100mm；

3.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m；

4.安全保護：設有漏電過載保護，符合國家安全用電相關標準。

三、設備配置

主要由實訓對象、 系統工作臺、 電器控制箱組成；

1.實訓對象

實訓對象主要由三相異步電動機2.2KW、彈性聯軸器、R57減速器、電機調整機構組成，按世賽工藝標準進行設計。實訓對象安裝在鐵板平臺上，鐵板尺寸：1100mm*600mm*15mm，經加工中心設備加工成型，安裝平面經磨床粗、精研磨，表面涂防銹油處理，實訓對象呈開放式結構，方便開展進行實訓項目。

2.系統工作臺

系統工作臺呈框架式結構，外形尺寸：1100mm*600*800mm，工業鈑金結構設計，經鈑金激光下料、折彎、沖孔、焊接、打磨等多道工藝，外表面靜電噴涂平光聚塑，整體框架牢固、美觀、大方；下方設有抽屜和一體式工具柜，封閉式結構，柜門采用傳統工藝門銷式結構設計，帶鎖，框架底部設有工業型水平調節支撐型靜音腳輪，設備方便移動、定位。

3. 電器控制箱

主要由電控箱、電器元件、手持式按鈕盒、系統控制電路等通過電纜連接成成一個完整的電控系統。電控箱箱體及器件安裝面板采用優質冷軋鋼板，經激光精密切割，折彎機折彎成型，焊接工藝等多道工序，外表面靜電噴涂平光聚塑；電器元件均符合國家安全標準，采用德國工藝標準進行設計；手持式按鈕盒采用工業標準塑料開模而成，具有高絕緣性，符合國家電器安全標準，背部裝有固定式磁鐵，可懸置于系統工作臺任意側，方便學生或選手進行操控。

4.配套工具

四、實訓項目

項目一：機械零部件的加工、精度檢測、制定合理的加工工藝

項目二：規范使用檢測儀器、工具及制定合理的裝配工藝

項目三：機械安裝調試、運動精度檢測、振動分析；

項目四：軸系對中的實訓項目

1.聯軸器工作原理的認知與安裝；

2.軸對中故障分析分析、檢測、校準；

項目五：電控系統的安裝與調試；
