平面磨床電氣技能實訓考核裝置

M7120型平面磨床電氣技能實訓考核裝置(半實物)

一、概述

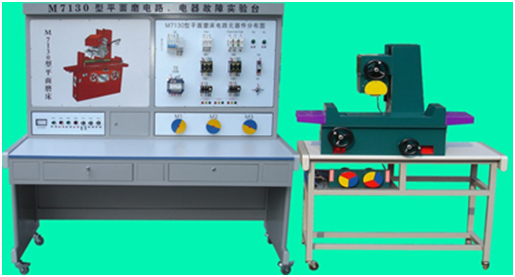

M7120平面磨床實訓考核裝置外形為落地單體式結構，采用左右空間布局。右面機床電器元件及電路圖，左面是M7120平面磨床寫真彩色外形圖、相應動作指示燈、啟停按鈕和線路原理圖。機架采用鐵質雙層亞光密紋噴塑結構。以機床電器實訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能設備。該套設備適用于各勞動技校、大中專、職校、培訓中心的電工、電拖專業教學實驗實訓。在每種裝置中都裝有漏電保護開關，電器元件全部采用實際的機床工業電器，使學生更加容易理解、分析電路結構和原理。實驗裝置上設有故障開關，人為故障點控制。每種實驗考核裝置電路跟據實際情況設置20～30個不等常規故障，所有故障都是模擬實際機床工作時的故障，具有一定代表性，比較隱蔽，但操作簡單，方便老師及各位教官培訓考核。

二、設備特點：

A、半實物模型功能特點：

1、M7120平面磨床半實物仿真模型是參照實際M7120平面磨床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現M7120平面磨床的各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

B、電氣考核實驗臺功能特點：

1、采用臺式結構，操作面寬敞，可兩人（或多人）一組實驗。

2、電氣控制線路的元器件都裝在面板表面上，操作時可看到電器的動作，直觀性強；排除故障只要在面板上進行檢測線路即可，方便快捷。

3、本設備全部采用品牌實際機床工業電器，性能可靠，使用壽命長等特點。

三、技術性能

1、輸入電源：三相五線制，AC380V±10%  50Hz

2、工作環境：溫度-5～+40℃  相對濕度＜85%（25℃）

3、額定功率：≤1.5KW

4、漏電保護：漏電動作電流≤30mA，分?jǐn)鄷r(shí)間≤0.1S

5、外形尺寸：1410mm×750mm×1580mm

6、模型尺寸：950×500×300mm

四、基本配備

實驗桌：

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

（1）電源控制面板采用亞克力板，經激光凹版雕刻而成，文字、圖案清晰，經久耐用，永不磨損。

（2）三相電源控制：三相四線電源輸入經三相電源總開關后，由接觸器通過啟動、停止控制按鈕操作，控制三相電源輸出的接通和斷開，再經過熔斷器為機床提供三相380V電源。三相電源同時也受急停開關、漏電保護電路的控制。

（3）三相電源總開關：容量10A，帶漏電保護，漏電動作電流≤30mA，分?jǐn)鄷r(shí)間≤0.1S

（4）漏電保護電路：對線路的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷機床線路的電源。設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。

（5）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的考核標準。

（6）主令控制及圖示板：

右邊面板上裝有所有主令電氣及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

左邊面板上使用彩色寫真圖片印有M7120平面磨床3D示意圖，可以很形象直觀地看出M7120平面磨床的外形輪廓及結構組成。面板上還有車床的電氣原理圖及指示燈，方便學生對機床電氣的故障分析及判斷。

（7）故障開關箱：設有32個開關，其中1到23用于故障設置；24到32三個開關保留。

（8）機床控制電器控制面板：面板上裝有斷路器、熔斷器、接觸器、變壓器等元件，可以直觀觀察他們的動作情況。

（9）電動機：三臺380V/180W的三相鼠籠式異步電動機，分別用作主軸電機、工作臺進給電機、冷卻泵電動機。

五、可完成的實訓項目及主要內容：

1、是學生熟悉常用低壓電器的結構、原理。

2、在電氣原理圖輔助下，學生可以借助原理分析，通過測量故障點在某一條線路上的位置。

3、提高學生的動手能力和實際操作技能水平。

4、通過對機床故障排除，使學生掌握機床常見故障的排除方法。

六、本裝置可設置22點故障，其故障現象如下：

故障G1：接觸器KM1能吸合，液壓泵電動機不工作，其他均正常。

故障G2：接觸器KM2能吸合，砂輪、冷卻電動機無響應，其他均正常。

故障G3：接觸器KM2能吸合，冷卻電動機無響應，其他均正常。

故障G4：控制變壓器沒電，控制回路失效。

故障G5：控制回路失效，信號燈及照明燈正常，主軸指示燈失效。

故障G6：主軸電機不能自鎖。

故障G7：接觸器KM4能吸合，砂輪無法下降，其他均正常。

故障G8：接觸器KM3能吸合，砂輪無法下降，其他均正常。

故障G9：控制變壓器無電源輸入，控制電路全部失效，照明和電源指示均無。

故障G10：：電動機控制電路失效，失磁保護繼電器、電源指示、照明均正常。

故障G11：液壓泵電動機只能點動，不能自鎖運行，其他均正常。

故障G12：砂輪和冷卻泵控制電路失效，接觸器KM2不吸合，其他均正常。

故障G13：冷卻泵電機缺相運行。

故障G14：照明燈不亮。

故障G15：主軸指示燈不亮。

故障G16：電源指示燈不亮。

故障G17：砂輪無法上升，接觸器KM3不吸合，其他均正常。

故障G18：主軸電機無法啟動。

故障G19：砂輪無法下降，接觸器KM4不吸合，其他均正常。

故障G20：電磁吸盤無充磁、去磁，失磁保護繼電器及其他均能正常。

故障G21：失磁保護繼電器不工作，照明、電源指示正常，電動機控制全部失效。

故障G22：無照明，其他均能正常工作。
