數控車床電氣控制與維修實訓考核裝置

SHKCSKB-07T-3H數控車床電氣控制與維修實訓考核裝置

（系統：HNC-21T3）

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、實訓臺配有：

四工位電動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、KC-SK6432車床1臺及X、Z限位開關和機床零點、潤滑系統等。

二、實驗臺技術參數：

1、輸入電源：AC380V（三相四線制）、50HZ

2、故障考核24項

3、工作環境：溫度-200C～400   C

4、整機容量：≤8kVA；

5、實驗臺尺寸：長×寬×高=1000 mm×650 mm×1800 mm；

三、產品結構和組成

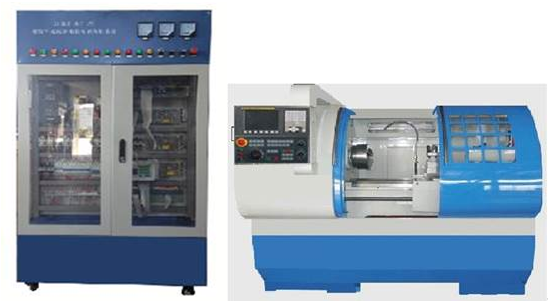

1．系統由機床實訓柜、6432數控車床等組成。

2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面上部為網內電壓、電流、狀態指示燈等監控原器件，中部為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽、智能型故障模塊等；電氣柜后部還設有變壓器和接地端子等。

3．機床實訓柜正面和二側裝有帶鎖雙向?qū)﹂_(kāi)透明門，方便使用、安全、防塵。背面裝有二扇對開門，底部裝有4只萬向輪，并配置剎車裝置，方便移動和固定。

4．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。

5．?dāng)?shù)控系統采用華中廠家的主流數控系統，能滿足不同類型機床的實訓教學。

6．X、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用工業標準型行程開關；主軸由三相異步電機驅動，變頻調速控制。

7．X、Z軸進給傳動系統由滾珠絲杠螺母副、導軌、軸承、軸承支座、電機支座等組成、滾珠絲杠的裝配與調整等技能訓練。

四、基本實驗實習項目

實驗一：數控車床電氣綜合實驗裝置電源控制

實驗二：數控系統的操作、接口實驗

實驗三：變頻器變頻調速實驗（系統無級調速和變頻器多段速控制）

實驗四：四工位自動刀架實驗

實驗五：X軸伺服電機驅動控制實驗

實驗六：Z軸伺服電機驅動控制實驗

實驗七：車床正負超程限位、零點實驗

實驗八：手輪（手搖脈沖發生器）實驗

實驗九：車床數控系統控制螺紋加工實驗

實驗十：數控車床系統通訊實驗

實驗十一：數控車床PMC編程與連接實驗

實驗十二：數控車床電氣綜合安裝

實驗十三：用戶程序的設計

實驗十四：用戶程序的調試

實驗十五：數控車床NC參數調試（－）

實驗十六：數控車床NC參數調試(二)

實驗十七：數控車床絲桿反向間隙補償

實驗十八：數控車床絲桿螺距補償

四、機床特點：

1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；并對吊裝鏟運進行了合理安排。

2、床身及主要部件均采用高規格的云南優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝、長時效處理，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。

3、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。

4、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、刀架、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。

5、二軸進給系統導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。

6、滾珠絲杠的結構，可完成精準的移動及定位，摩擦小、速度快、壽命長。

7、二軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。

8、滾珠絲杠軸承為進口專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。

9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。

10、配置自動集中潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。

11、機床配置半防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚?，整體新穎美觀、可靠實用。

12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠管理和工作區域的衛生提供了有力的保障?？呻S時快速排屑，節省時間人力。

13、數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內知名品牌，故障低、經久耐用。

14、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。

15、KC-SK6432型臥式數控車床采用機電一體化設計，外形美觀，結構合理，用途廣泛，操作方便。該機床可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面等特形零件更能顯示出它效率高、質量穩定可靠的優越性。

五、機床的主要規格與參數

六、配置清單

車床配件清單
