數控銑床裝調與維修實訓考核裝置

KCHT-08H-E型數控銑床裝調與維修實訓考核裝置

一、功能說明：

本系統是專門為職業學校、職業教育培訓機構研制的數控銑床裝調與維修考核實訓設備，根據機電行業中數控車床維修技術的特點，并結合數控銑床裝調維修工的技能鑒定要求，對數控銑床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、高低壓電氣控制、機械傳動等技術、強化了學生對數控銑床的安裝、接線、調試、故障診斷與維修等綜合動手能力。適合機電類相關專業的教學和培訓，也適合數控銑床裝調維修工、銑工等工種的考核與鑒定。

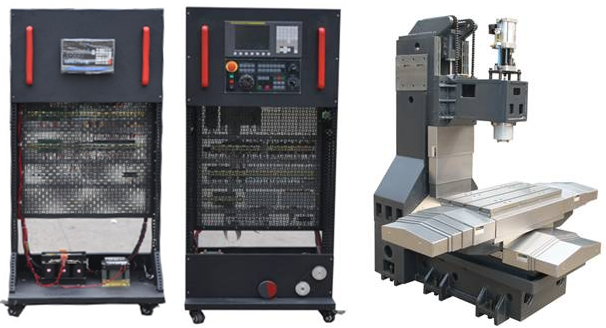

二、數控電氣控制單元布局的獨特特點：

1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。底部裝有4只萬向輪，方便移動。

2、柜體正面上部分是控制臺的數控系統區，包括面板及其它開關等。

3、柜體正面下部安裝有主軸電機與編碼器、冷卻電機等；

4、柜體背面為多功能網孔板式電氣安裝板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電器排布與選型完全按照現行的數控機床一致模式。

三、數控控制臺技術性能：

1、輸入電源：三相五線制380V交流電源；

2、漏電保護：漏電動作電流≤30mA；具有接地保護；

3、工作環境：溫度-100～400C；

4、整機功耗：≤5KW；

5、電氣控制單元外形尺寸：1000×600×1800mm；

6、電氣安裝單元外形尺寸：1000×600×1800mm；

7、數控系統可選配：FANUC、SINUMERIK、HNC等；

8、故障考核標配為：數控機床智能考核系統；

四、基本配置表：
