數控銑床電氣控制與維修實訓臺

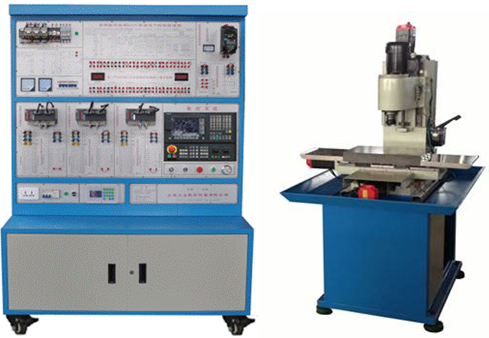

KCSKB-06M-3D型數控銑床電氣控制與維修實訓臺

（SINUMERIK 808D）

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控銑床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控銑床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、產品組成部分

SHKCSKB-06M-3D型數控銑床電氣控制與維修實訓臺是由SINUMERIK 808D數控系統，機床電氣控制接口板、伺服主軸實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、低壓電氣元件的原理和接線、編程、接線等組成。

二、產品的特點：

1.盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果。

2.方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象。

3.涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…

4.可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、數控車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。要求采用開放式結構、模塊化設計，既可用于教學、也可用于實訓，有利于提高學生安裝調試數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。要求該實驗裝置的主要器件均選用工控產品。

三、實訓臺配有：VM160型1臺、主軸1套、冷卻泵1臺、伺服電機3臺及限位開關和機床零點等。

四、實驗臺技術參數：

1、輸入電源：AC380V（三相五線制）、50HZ

2、故障考核28項

3、工作環境：溫度-100C～400  C

4、整機容量：≤3kVA；

5、實驗臺尺寸：長×寬×高=1370 mm×750 mm×1900 mm；

6、KC-VM160型實物小銑床主要參數：

（1)工作臺面積: 500×240mm；

（2)T型槽: 10mm×3；

（3)工作臺最大承重: 30Kg；

（4)X向行程/導軌形式:240mm/線軌；

（5)Y向行程/導軌形式:160mm/線軌；

（6)Z向行程/導軌形式:180mm/線軌；

（7)X向快速移動速度:    3m/min；

（8)Y向快速移動速度:    3m/min；

（9)Z向快速移動速度:    3m/min；

（10)主軸電機功率: 0.55KW；

（11)主軸轉速:100-2800rpm（變頻無級調速）；

（12)選用刀具直徑范圍: 1-16mm；

（13)刀柄形式:BT30；

（14)定位精度:±0.01mm；

（15)重復定位精度:±0.008mm；

（16) 機床外形尺寸(長寬高)：1100×960×1600mm ；

（17)機床重量：260kg；

五、產品結構

1、控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線制380V交流電源。

2、柜體下面部分設計有兩扇活動門，打開門里面空間寬敞，可安放儀器或其它物品。

3、柜體中間部分，左邊裝有總電源開關帶漏電保護功能，總電源指示，柜體內部風機開關等；右邊安裝有一扇外翻的故障門，有專用鑰匙鎖上，設計比較隱蔽。打開故障門里面有28個考核開關，具備28項單項故障設計。

4、柜體上面部分是控制臺的主控制區域，分九個控制單元：

⑴數控系統控制單元：要求控制臺采用SINUMERIK 808D銑床系統。

⑵進給驅動控制單元：要求分X、Y、Z三個軸控制子單元。每個單元把各連接端子引到面板上，通過連接線的連接并可控制進給電機運行，方便學員進行操作連接。

⑶三相變頻控制單元：要求本單元把各連接端子引到面板上，通過連接線的連接可控制電機運行，實現無級調速，方便學員進行操作連接。

⑷數控機床控制線路全局圖：把數控機床的強電控制部分、繼電器控制部分、數控系統的輸入/輸出部分全部展示出來，作為一個示范，以便學員能更加方便操作維修機床。

⑸數控系統輸入/輸出控制單元：全面剖析數控系統控制機床的原理與特點，內容包括伺服模擬信號輸入/輸出；主軸變頻信號模擬量輸出控制；冷卻控制、機床零點信號控制、機床限位信號控制等。

⑹強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。

⑺強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。

⑻開關控制和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控制及保護電路。

（9）故障考核模塊：通過故障考核模塊，老師可以隨意給學生設定故障，讓學生通過現象排除故障。

六、基本實驗實習項目

實驗1、數控銑床維修實訓裝置電源控制

實驗2、數控系統的操作、接口實驗

實驗3、主軸調速實驗（系統控制）

實驗4、變頻主軸參數優化實驗

實驗5、X軸伺服電機驅動控制實驗

實驗6、Y軸伺服電機驅動控制實驗

實驗7、Z軸伺服電機驅動控制實驗

實驗8、正負超程限位、零點實驗

實驗9、手輪（手搖脈沖發生器）實驗

實驗10、銑床數控系統控制加工實驗

實驗11、數控銑床系統通訊實驗

實驗12、數控銑床編程與連接實驗

實驗13、數控銑床電氣綜合安裝

實驗14、數控銑床NC參數調試（－）

實驗15、數控銑床NC參數調試(二)

實驗16、數控銑床絲桿反向間隙補償實驗

實驗17、數控銑床絲桿螺距補償實驗

實驗18、數控銑床智能故障設置與排除實驗
