分體空調實訓考核裝置

KCKT-10型分體空調實訓考核裝置

一、概述

“變頻空調實訓考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。法

二、特點

1.整個變頻空調系統真實完整, 與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

2.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；，屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態

3.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

4.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電

三、技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸：1060cm×68cm×162cm

4.制冷劑類型：R22

四、裝置的基本裝備

1.實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固

2.變頻空調系統：蒸發器、冷凝器、壓縮機、四通閥、電氣控制線路、視液鏡、手動控制閥，

3.測量儀表：溫度表、壓力表、指針式交流電壓表、指針式交流電流表等

四、設備配置功能

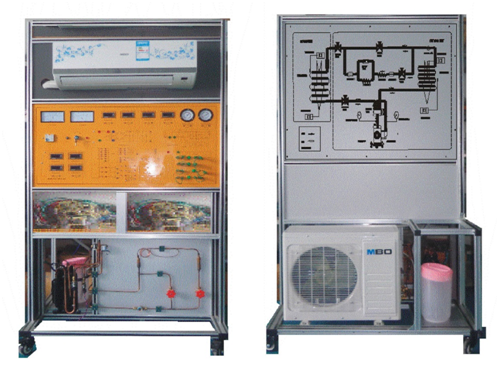

實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成

1.實訓臺：鋁合金雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。，。裝置背面可觀察制冷系統管路的結構，前，用于模擬空調機機電氣故障排除和設置。

2．設有故障設置故障單元，老師可在設置單元 內設置幾十個故障。

3．故障排除，當老師設置好故障后，學生可分析故障，檢測出故障的發生單元和位置，也可通過數據分析系統自動測試來測出故障的發生單元并排除故障。，

4.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件

5.交流電源控制單元：單相三線220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～5A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

6.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力

7.溫度檢測單元：提供4只溫度表，，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度

8.模擬故障設置：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。

9.制冷仿真軟件： 主要包含制冷技術基本知識、制冷劑、載冷劑和潤滑劑、蒸氣壓縮式制冷循環、制冷壓縮機類型及結構原理、空調器的制冷系統、空調器的電氣控制系統、家用電冰箱制冷及控制、家用制冷系統的延伸、中央空調系統等。

（1）空調系統：主要介紹了空調的制冷和制熱原理，空調內部設備在工作狀態下的工作過程：

（2）冰箱系統：主要介紹了電冰箱直冷式制冷系統、間冷式制熱系統的工作原理。將制冷器件以動畫的形式，表現出其在工作狀態下的工作過程，并配以相應的文字介紹。將整個電冰箱的電氣控制原理，以動畫的形式，分別表現出間冷式和直冷式的電氣走向。

（3）中央空調虛擬仿真：制冷原理，主要通過設置空調內部設備在制冷工作過程：

（4）器件原理說明演示：主要介紹中央空調的各個器件，以器件實物和器件工作原理仿真動畫，搭配相關的文字說明，

（5）軟件演示項目

五、實訓項目

1、初級技工基本技能實訓

2、制冷系統專用工具的基本操作

3、制冷系統管件焊接

4、制冷系統的檢漏

5、制冷系統的抽真空與充注制冷劑R22

6、中級技能實訓（設計、安裝、調試及檢修）

7、KFR-23型空調主控板電路原理

8、空調電器元件的測量及系統運行

9、KFR-23型空調器故障與分析

10、空調檢測與故障分析

11、變頻空調電器元件的測量及系統運行

12、變頻空調的故障與分析

13、N2線圈：模擬變壓器T的副邊N2開路，整機不工作

14、橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作

15、7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作

16、紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控

17、X105溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱

18、IC1的P13腳：模擬IC1的P13無信號輸出

19、IC1的P12腳：模擬IC1的P12無信號輸出

20、繼電器RY4線圈：模擬繼電器RY4線圈壞，輔助不起作用

21、繼電器RY2線圈：模擬繼電器RY2線圈壞，室外風機不轉

22、繼電器RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉

23、繼電器RY6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉

24、繼電器RY5線圈：模擬繼電器RY5線圈壞，室內風機高速時風機不轉.

25、斷開繼電器RY1線圈：模擬繼電器RY1線圈壞，壓縮機不工作

26、繼電器RY3線圈：模擬繼電器RY3線圈壞，電磁四通閥不工作

27、繼電器工作指示燈：7個繼電器的工作電源指示燈不亮
