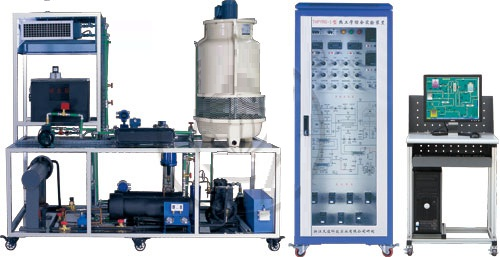

KCKT-16型蓄冷空調制冷技術實訓裝置（不含模擬房）
一、概述
冰蓄冷空調是利用夜間低谷負荷電力制冰儲存在蓄冰裝置中，白天融冰將所儲存冷量釋放出來，減少電網高峰時段空調用電負荷及空調系統裝機容量，它代表著當今世界中央空調的發展方向。該實訓裝置是根據《蓄冷空調系統原理、工程設計及應用》、《蓄能空調技術及其發展》等課程的實踐教學而開發設計的新型實訓設備。整個裝置采用直接蒸發制冰系統，系統主要由制冷機組、蓄冰裝置、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。適合各院?？照{(diào)工程專業、建筑環境與設備工程等專業相關課程的實訓教學。
二、特點
1.本裝采用工業現場的真實蓄冷空調部件，與實際應用接軌；
2.蓄冷空調系統可組成蓄冷運行、取冷供冷運行和常規空調運行三種運行工況；
3.本裝置將直接蒸發制冰蓄冷、制冷劑內融冰取冷及大溫差過冷有機結合為一體。
4.系統結構簡單緊湊、蓄冷取冷方便、控制靈活有效。
三、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)；海拔＜4000m
3.裝置容量：＜4kVA
4.制冷劑：R22
5.載冷劑：乙烯乙二醇水溶液
6.安全保護：設有電流型漏電保護、接地保護，安全符合國家標準
四、系統配置
1.實訓臺：采用不銹鋼結構，結構清晰、緊湊。
2.控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器(PLC主機)、接觸器、熱保護器等控制元件。面板上面有總電源控制開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、系統流程圖及PLC主機單元。
3.交流電源控制：三相四線制AC380V電源供電，并設有漏電保護器控制控制屏總電源。
4.控制系統：控制系統由電氣控制、PLC可編程控制器、計算機組態監控組成。
5.系統基本組成：主要由制冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。
6.電源電壓指示：提供系統電網監控交流電壓表、交流電流表，制冷機組運行交流電流表等。
7.制冷系統壓力指示：提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。
五、基本配置：
編號 | 名稱 | 單位 | 數量 | 備注 |
1 | 壓縮機（3P） | 臺 | 1 | 谷輪低溫300C半封閉壓縮機380V/50HZ |
2 | 定制一次蒸發器 | 只 | 1 | 3P干式 |
3 | 模擬鍋爐 | 臺 | 1 | 1000W冬天供熱 |
4 | 儲液器 | 個 | 1 | 2L |
5 | 電磁閥 | 套 | 1 | DN20蓄能切換 |
6 | 冷卻水系統 | 套 | 1 | 系Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)接頭采用鋁塑管和銅接頭 |
7 | 冷凍水系統 | 套 | 1 | Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)接頭采用鋁塑管和銅接頭 |
8 | 乙二醇泵 | 套 | 1 | 輸出功率：550W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm |
9 | 手閥 | 只 | 4 | 制冷管道 |
10 | 高低壓表 | 只 | 2 | 1.5MP、3.0MP各一只 |
11 | 膨脹閥 | 只 | 1 | 星昌3MM |
12 | 繼電器 | 只 | 1 | |
13 | 蓄冰水箱400*300*300 | 只 | 1 | 定制、不銹鋼水箱外部包有保溫板，內置冰槽 |
14 | 冷卻水泵 | 臺 | 1 | |
15 | 電磁閥 | 只 | 1 | |
16 | 3噸冷卻水塔 | 只 | 1 | 冷卻塔（冷卻水量：3m3/h、外形尺寸：Φ70×113cm、電機功率：0.18KW）、冷卻水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：3T、額定揚程：10m、進出口管徑：25mm(1″)）、水流開關（進出口管徑：20mm） |
17 | 過濾器3/8 | 個 | 1 | |
18 | 視液鏡3/8 | 個 | 1 | |
19 | 風量調整開關 | 個 | 1 | |
20 | 水路截止閥，升降式手輪閥，全銅1/2 | 只 | 10 | 全銅水閥 |
21 | 交流接觸器 | 只 | 10 | 220V |
22 | 冷凝器水炮 | 只 | 1 | 3P |
23 | 中央空調板式換熱器3P | 套 | 1 | 內部溶液為水。乙二醇泵板式換熱器 （單片換熱面積：0.023m2、最大流量：4m3/h、材質：不銹鋼、設計溫度：-195℃～220℃ |
24 | 冷卻風機 | 個 | 1 | 300MM |
25 | 不銹鋼補水水箱 | 套 | 1 | 規格：400*300*350 |
26 | 鋼架（含水箱支架） | 套 | 1 | 規格：2000*1000*800 |
27 | 配電控制柜，網絡式機柜 | 臺 | 1 | 規格：1800*700*700 |
28 | 制冷水泵550W | 個 | 1 | 輸出功率：550W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″) |
29 | 微機與控制柜通訊連接線 | 條 | 1 | |
30 | 制熱水泵550W | 個 | 1 | 輸出功率：550W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm |
31 | 中央空調控制實訓軟件 | 套 | 1 | |
32 | 實驗操作指導書 | 套 | 1 | |
33 | 中間繼電器 | 只 | 8 | 24V |
34 | PLC，F(xiàn)X3U-32M | 臺 | 1 | |
35 | 數據采集系統 溫度采集模塊 | 套 | 2 | FX2N-4AD-PT |
36 | 壓力采集模塊 | 塊 | 1 | FX2N-2AD |
37 | 壓力變送器 | 只 | 2 | 0-10V |
38 | 溫度傳感器 | 個 | 6 | PT100 |
39 | 可移動式學生終端計算機臺架 | 套 | 1 | （鋼木結構≥材500×550×900 mm） |
40 | 直流開關電源 | 套 | 1 | |
41 | 工業組態軟件 | 套 | 1 | |
42 | PLC編程軟件 | 套 | 1 | |
43 | 中央空調PLC應用程序 | 套 | 1 | |
44 | 中央空調組態應用程序 | 套 | 1 | |
45 | 其他配件其他配件 | 套 | 1 | 活動扳手（0-250mm)，十字螺絲刀、內六角扳手 |
46 | 風機盤管 | 套 | 1 | 三檔調速、接口25MM，額定轉速：2850rpm量500，蒸發面積1平米 |
47 | 計算機，品牌電腦，配置不低于CPU Intel酷睿2雙核E7500/內存 2G DDR2/硬盤320G/聲卡全雙工/DVD刻錄/17寸液晶顯示器/網卡/4個以上USB/WindowsXP操作系統。 | 套 | 1 | 電腦用戶自配 |
六、實訓項目
1.蓄冷空調系統結構及工作原理
2.蓄冷空調啟動、運行和調試
3.蓄冷空調運行工作情況記錄、運行參數檢測
4.蓄冷空調的控制流程和控制原理
5.可編程控制器的編程、調試和應用
6.認識中央空調的結構及設備的實訓；
7.中央空調啟動和停止的實訓；
8.中央空調的運行、調節操作實訓；
9.對中央空調的運行工況及各運行參數進行檢測實訓；
10.對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
11.配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
12.組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
13.網絡遠程控制實訓；
14.網絡的安裝及設置實訓；
15.傳感器及變送器安裝和使用實訓。
