中央空調實驗設備

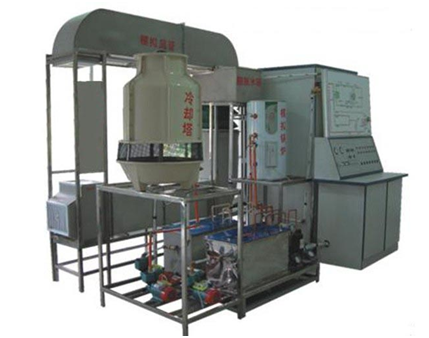

KCKTX-03K型中央空調實驗設備

隨著中央空調的普及與應用,中央空調在大型商場、賓館、寫字樓、商住樓等許多方面得到越來越廣泛的應用。中央空高調的設計、管理、維修在現代生活中也越來越重要。為便于人們了解、學習中央空調的基本原理、基礎知識,掌握其管理、維護及維修方法,本公司專業技術人員開發生產中央空調實驗設備系列產品

一、中央空調實驗設備顯著特點

1、水箱采用全透明材料，模具一次成型，直觀性強，有助于教學

2、整體設計合理，外型美觀、仿真、體積小

3、制冷系統和制熱系統均設有多級保護措施，確保設備運行安全可靠

4、制冷系統采用全銅材料，效率好，使用壽命長

5、功能全面，即可制冷又可制熱，且具有模擬演示系統，及所有的故障設置

6、具有微機通訊接口，便于遠程控制實驗設備的工作狀態及采集項相關數據

二、中央空調實驗室設備各主要部件特點及工作原理

1、壓縮機；系統采用全封閉活塞式壓縮機，正常工作溫度僅為0OC，安全可靠，結構緊 湊，噪音低，密封信好，制冷劑為R22

2、蒸發器：制冷系統采用透明水箱式蒸發器，易于觀察，一目了然，蒸發器組浸入水中， 制劑在管內蒸發，水在水泵的作用上在水箱內流動，以增強制冷效果

3、冷凝器：制冷系統采用螺旋管式冷凝器，這是一種較新型的熱交換設備，用兩條平行 的銅卷制而成，是具有兩個螺旋通道的螺旋體，中間的螺旋體是冷卻水通道，外部的螺旋體 是高壓制冷劑的通道。

4、噴淋式冷卻塔：該設備的冷凝方式采用逆流式冷卻塔，模具一次成形,全透明結構，吸 風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物, 以提高冷卻效果;從冷凝器出來的溫水由冷卻水泵送入塔頂后,又布水器的噴嘴旋轉向下噴淋.

5、鍋爐：鍋爐是中央空調制熱系統的核心元件，采用頂格萊電熱管使水與電完全隔離， 具有超溫保護，防干燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫 性能好

6、模擬房間：模擬房間用全透明有機玻璃制作，外形美觀、小巧，占地面積少，結構緊 湊；具有全透明結構，一目了然；房間裝有盤管，盤管風機、溫度控制調節儀

7、溫度控制：本設備實驗臺的面板上，裝有溫度控制顯示儀，可控制溫度的范圍， 且有 巡回檢測出各關鍵部位的溫度

8、模擬演示：該設備配有500mm*300 mm系統工作演示板一塊，采用環氧敷銅板，四色 （紅、綠、蘭、黃）、LED形象、逼真地顯示冷、熱管道的溫度和工作狀態

9、溫度控制檢測儀：兩相模擬房間分別裝有數碼顯示的溫度控制調節器，溫度范圍可自 行設定；儀器可根據房間溫度的設定具體情況自動調節溫度，達到設定值

10、高、低壓保護裝置：為安全起見，制冷系統裝有高、低壓保護繼電器可保護壓縮機及 系統的正常運行

11、水箱：為節約用水循環使用系統的水資源，通過加水箱來完成媒介水的加入、自動調 節、過濾等任務；并裝有自動加水系統，如果系統水資源缺乏，加水系統會自動啟動補給

12、中央控制部分：實驗臺總控制部分，可完成設備的制冷與制熱的轉換，以及在制冷狀 態或制熱狀態的關閉等任務。控制特點：中央空調教學實驗系統的整機控制及參數顯示 有兩種方式：第一種方式是通過實驗臺控制面板上的按鍵來控制各部分的工作狀態，進行各項參數的設定及動態顯示。第二種方式是通過PLC控制，觸摸屏操作，組態軟件等

四、操作說明

(一)、實驗前準備工作

接通總控臺電流，合上空氣開關，首先，查看微機控制臺信息是否正常，觀察有無綠燈閃亮，若沒有要檢查輸入接口或電源。然后，將選擇按鈕選定“制冷”處，進行預加水。

冷凝器側預加水：將水灌入冷卻塔的接水盤中，關閉截止閥F10，將冷卻水泵按鈕K1處于工作狀態（綠燈亮），至冷凝器水加滿為止，冷凝器水箱水滿與否可能透過有機玻璃板觀察到（注意：水不能滿出冷凝器外殼）。加好水后，關閉冷卻水泵，并打開截止閥F10

蒸發器側預加水：關閉截止閥 F3、F4，打開截止閥F2，將制冷水泵按鈕K3處于工作狀態（綠燈亮），由膨脹水箱水加至蒸發器中，加滿為止，蒸發器水箱水滿與否可以通過有機玻璃板觀察到，加好之后，關閉制冷水泵，并關閉截止閥F2

鍋爐測預加水：打開截止閥F3、F4和排水閥F6，關閉F1、F2，將制熱水泵按鈕K7處于工作狀態（綠燈亮），往鍋爐加水，直至排水閥F6有較大的水流出，然后關閉F6，關閉制熱水泵，停止加水，再關閉截止閥F4。

(二)、操作過程

1、制冷實驗

在確保水已加滿后，打開截止閥K1、K2，關閉截止閥F3、F4。冷卻水泵K1，冷卻風機K2、制冷水泵K3、壓縮機K4、電磁閥Ⅰ、K5、電磁閥Ⅱ、K6、處于工作狀態（綠燈亮），制熱水泵K7處于關閉狀態（紅燈亮）。選擇功能按鈕選定“制冷”處，把制冷溫控傳感器放入蒸發器內，所顯示的是蒸發器的當時溫度。根據要求選擇設定按鈕，確定溫度，（注：設定溫度必須低于當時蒸發器的溫度，否則，壓縮機不能工作），此時，制冷指示燈亮。

待制冷至設定的溫度時，即會自動停機。第二次啟動之前要將壓縮機延時選擇定為8—10分為宜，使壓力平衡，方可啟動。

2 、制熱實驗

接通控制臺電源，接通模擬鍋爐加熱按鈕，將旋轉鈕選擇打向40℃左右。打開截止閥F3、F4，關閉截止閥F1、F2，制熱水泵處于工作狀態（綠燈亮），將K1、K2、K3、K4關閉狀態，將功能選擇按鈕選定“制熱”后，然后，根據要求選擇設定按鈕，確定溫度，此時，制熱指示紅燈亮，當制熱達到設定溫度時，即會自動停機。

3 、溫度巡測及風速調節由微機控制，可以同時顯示所有當前溫度和設定溫度。

手動控制，需分別按顯示溫度的按鈕，通過溫度顯示器，觀察當前溫度。模擬房間，可根據需要進行開、關，風速Ⅰ、Ⅱ、Ⅲ檔進行演示。模擬風管，根據風口Ⅰ（散流器）、風口Ⅱ（可調散流器），進行演示。為了能使達到演示效果，請分別進行模擬房間、模擬風道的演示

五、中央空調故障、故障現象及恢復方法

(一)、制冷故障

注意：

4、所有故障應單獨模擬；

5、*：為了節約氟里昂及防止污染，此故障模擬方法可如下：

在系統正常運行情況下，將截止閥JF1及截止閥JF3完全關閉，運行約半分鐘后完全關閉截止閥JF2，打開截止閥JF1，即可模擬此故障。

故障恢復方法：將截止閥JF2及截止閥JF3完全打開約半分鐘后依次關閉截止閥JF2、截止閥JF3

6、**：模擬此故障極易引起壓縮機損壞，本實驗臺不模擬此故障。

(二)制熱故障

注意：

1、所有故障應單獨模擬；

2、*：故障同制冷；

3、K1 — K6 故障演示操作（即按鈕關閉狀態）

注意事項

1、本實驗臺使用電源為單相220V~50Hz，允許電壓波動范圍為210 — 242V，本實驗臺要求有獨立的供電線路，電源引線截面不小于 4mm2。要求實驗臺有可靠接地！??！

2、實驗臺中的制冷系統主機部分在搬運時絕對禁止傾斜。

3、本實驗臺所有制冷劑為R22，禁止其它制冷劑代替。

4、本實驗臺所有循環水應干凈、無污染，每次作實驗前應保證系統中有足夠循環水，實驗完成后，應將水排放干凈。

5、在給制冷系統加氟時，應控制壓縮機運轉電流在其額定運轉電流的± 10% 偏差范圍內。

6、給實驗臺制造故障時，應盡快將他恢復正常，否則，長時間故障運行容易引起機器損壞。

7、實驗臺后側應留0.5米的距離。

8、回氣管溫度若超過15度，應適當加入制冷劑。

六、主要配置：

（一）制冷系統配置：

1、2P松下萬寶空調壓縮機器1臺

2、2P蒸發機器 1 個

3、2P冷凝器1個

4、蒸發器冷卻水箱1個

5、冷凝器冷卻水箱1個

6、高低壓、壓差控制器1個

7、3/8制冷劑流動觀察鏡1個

8、3/8手閥2個

9、RF22NP5A 熱力膨脹閥1個

10、3.5MPa 抗震冷媒表高壓壓力表1個

11、1.5MPa 抗震冷媒表低壓壓力表1個

12、1/4加液手閥1只

13、水箱透明油機玻璃2塊

14、900×1100mm主機機組機架1個

15、冷卻塔3噸1個

16、25WZ15-0.55制冷水泵550W帶熱保護2個

17、25WZ12-0.37冷卻水泵2個帶熱保護370W

18、球閥4只控制制冷制熱作用

19、電磁閥交流220V2只控制房間，風管是否送冷溫氣

20、熱力膨脹閥1個

21、900寬×900寬×1000高mm模擬房間1個

22、350風機盤管1個

23、風機盤管控制開關1個三檔

24、模擬風管1套，內裁面為35×34cm

25、4×6冷凝器風管盤管1個

26、180W 風管送風機1個

27、45W冷卻塔風機1個

28、風管風機控制開關1個

（二）、制熱系統：

1、HP50、1500W 模擬鍋爐1個

2、25WZ15-0.55 制熱水泵1個

3、模擬房間、風管、水箱同制冷系統

（三）、中央空調系統演示木板1個

（四）、中央空調控制臺1個

1、3.5Mpa抗震冷媒高壓表1只

2、1.5MPa抗震冷媒低壓表1只

3、30A電源總開關1只

4、交流220V電壓表1只

5、直流30A電流表1只

6、數碼溫度顯示器1套

7、溫度選擇輕確開關12只

8、制冷制熱輕確開關4只

9、故障顯示輕確開關7只

10、狀態指示燈32只

11、鋁塑板實驗面板1塊

12、實驗臺、實驗桌1套

13、中央空調帶微機接口1個

14、中央空調控制方法，即可通過實驗臺控制，又可通過電腦控制。

15、電腦用戶自配或代配
