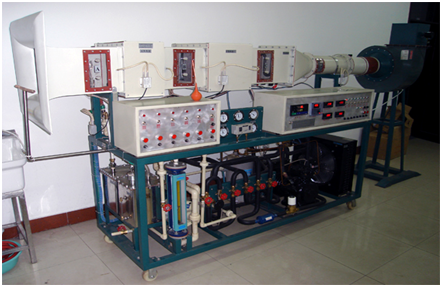

KCKTX-03S型空調制冷換熱綜合實驗裝置
一、概述
KCKTX-03S型空調制冷換熱綜合實驗裝置是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學
二、基本功能
本裝置集直流空調，制冷壓縮機性能，制冷熱泵，表冷器性能，加熱器性能于一體，可進行空氣的加熱，加濕，冷卻，干燥，蒸發器，冷凝器進行換相，可測出各點溫度、濕度、壓力、風量、水流量及功率，計算出制冷量、功率、制冷系數、效率、并進行熱平衡計算。
三、技術參數
優先級 | 序號 | 項目 | 要求 |
1 | 壓縮機 | 3P | |
2 | 壓力表 | -0.1～2.5MPa | |
★ | 3 | 制冷壓縮機組 | |
4 | 冷凝器 | ||
5 | 蒸發器 | ||
★ | 6 | 離心風機 | |
7 | 電熱加濕裝置 | ||
8 | 一次、二次加熱裝置 | ||
9 | 超壓保護裝置 | 按型號標準配置 | |
10 | 轉子流量計 | ||
11 | PT100 | ||
|
| 12 | 電流表 | |
13 | 電壓表 | ||
14 | 風量測量裝置 | ||
14 | 調壓器及電控箱((含數字溫度、電流、電壓儀表及溫度切換裝置等) | ||
16 | 電源 | 電壓：380V、功率：5KW | |
17 | 外形尺寸 | 4000×1500×800 | |
18 | 臺架及控制屏 | 按型號標準配置 |
四、主要配置
序號 | 名稱 | 數量 | 單位 |
1 | 可視測試風洞 | 1 | 套 |
2 | 離心式引風機 | 1 | 套 |
3 | 自動調節風門 | 1 | 套 |
4 | 制冷壓縮機3P | 1 | 套 |
5 | 風冷冷凝器3P | 1 | 套 |
6 | 儲液罐3P | 1 | 套 |
7 | 鈦包蒸發器3P | 1 | 套 |
8 | 水冷冷凝器2P | 1 | 套 |
9 | 冷凝—蒸發可互換表冷器1P | 1 | 套 |
10 | 熱水加熱及冷水表冷器1P | 1 | 套 |
11 | 蒸汽加濕鍋爐220V | 1 | 套 |
12 | 電磁閥組220V | 2 | 套 |
13 | 16路多功能數顯溫濕度測試系統 | 1 | 套 |
14 | 玻璃轉子水流量計1T/M | 1 | 套 |
15 | 3/8手閥 | 6 | 套 |
16 | 熱力膨脹控制閥3P | 2 | 套 |
17 | 壓力計 | 2 | 套 |
18 | 手持風速測量系統 | 1 | 套 |
19 | Pt100 | 4 | 套 |
20 | 主機溫度檢測系統 | 1 | 套 |
21 | 壓力保護系統 | 1 | 套 |
22 | 靜音水泵220V，2只供熱系統，冷水系統 | 1 | 各1套 |
23 | 工程配置材料 | 1 | 套 |
24 | 各系統，儀表，說明書 | 1 | 各1套 |
五、實驗?zāi)康?/span>
1.直流空調過程演示；
2.通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
3.通過實驗測得的風量、壓力、功率等參數，
4.測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
5.測定換熱器（加熱器、表冷器）性能實驗
6.制冷熱的相互間的關系
