對講及門禁控制系統實訓裝置

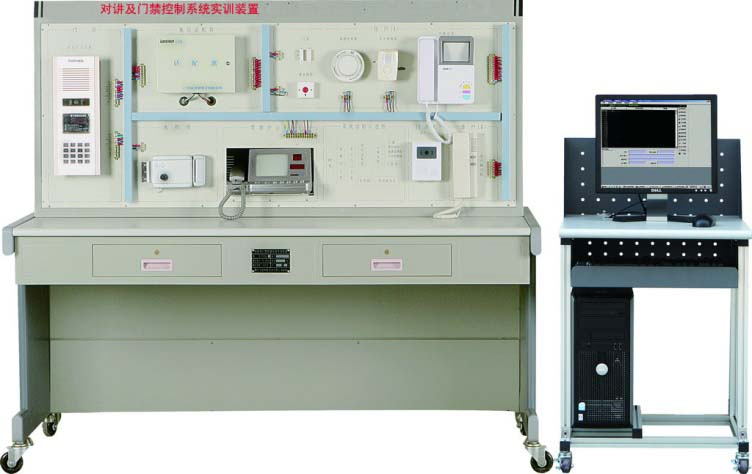

KCLY-17型對講及門禁控制系統實訓裝置

一、系統概述

樓宇對講及門禁控制系統實訓裝置利用了計算機技術、網絡技術、綜合布線技術，將對講、門禁有機的結合在一起，在統一布局的基礎上，將各功能模塊分立化?？刂撇糠秩坎捎脤嵨铮刂茖ο蟛捎脟鴥?nèi)先進的對講系統，可靈活地完成各種模擬樓宇對講、門禁系統的操作演示，系統的設置，線路設計，線路故障的判斷、排除等實訓。有利于學生掌握前沿性的成果，并充分發揮學生的想象力。

系統可實現的功能有：可視對講與非可視對講混裝，并可實現呼叫、對講、監視、密碼開鎖、刷卡開鎖、遙控開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能，最重要的是它具有與小區管理中心互聯的功能，可實現小區的聯網管理。

二、結構框圖

三、產品特點

1、實現了計算機技術、網絡技術、對講與門禁的有機結合

2、系統開放，接線靈活

3、具有上位機管理軟件，可實現多臺主機之間信息共享

四、技術參數

1、輸入電源：單相三線～220V±15%  50Hz

2、環境溫度：-20℃～+45℃

3、裝置容量：＜1kVA

4、外形尺寸：1668mm×805mm×1484mm

5、安全保護：具有漏電自動保護裝置

五、實訓內容

1.   樓宇對講門禁系統使用情形模擬

2.   可視分機的安裝連接與使用

3.   小門口機的安裝連接與使用

4.   非可視分機的安裝連接與使用

5.   單元門口機的安裝連接與使用

6.   管理中心機的安裝連接與使用

7.   適配器的安裝連接與使用

8.   系統電源和主機電源的安裝連接與使用

9.   紅外探測器、煤氣探測器、門磁、緊急按鈕的安裝與使用

10. 電控鎖的安裝與連接

11. 按線路圖將各部分連線

12. 上位機軟件的安裝與使用

13. ID卡門禁

14. 室內安防

15. 管理中心機的干預

16. 系統故障的判斷與處理

17. 設計并安裝一個應用系統

六、基本配置

1. 電源控制屏（鐵質雙層亞光密紋噴塑結構）

提供交流電源（帶有過流保護措施）：單相交流電  220V  50Hz

2. 樓宇實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

3. 豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）

桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。

4. 歐式數碼單元門口主機

(1) 主機為編碼式門口主機，可實現對單元樓門口的管理，可擴展，黑白可視、夜晚可見光補償，攝像頭角度可調節

(2) 具有密碼開鎖，ID卡開鎖，與管理處視頻通話等功能

(3) ID卡感應距離：＜10cm。

5. 管理中心機

(4) 可實現對小區內單元門口主機的管理，具有視頻監控功能。

(5) 具有遠程開鎖功能，可以打開指定單元門口的電控鎖。

(6) 具有安防功能，可以指示和查詢用戶報警。

6. 用戶分機

7. 寸"CRT,八和弦音樂振鈴，支持門前鈴等可與門前分機實現呼叫、對講；門前鈴：可與主機、管理中心、門前機實現呼叫、對講、監視、免提可視；

8. 安防探測器

具有四類安防探測器：紅外、門磁、煙感、緊急按鈕。

9. 層間分配器

提供主機與分機間的總線中繼，電源和視頻切換；

10. 開門按鈕：實現按鈕開門；

11. 電控鎖：電控，鑰匙、手動開啟；

12. 非接觸卡：與EM卡室外主機配套使用，實現讀卡開門；

13. 電源箱：DC18V/2A帶備電單元主機及分機使用；

14. 可視管理軟件：可以實現報警、開門查詢、卡片管理、信息發布等功能。
