變風量通風與排煙系統實訓設備

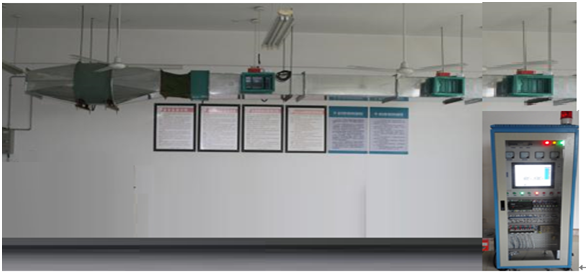

KCLY-24型變風量通風與排煙系統實訓設備

（防火門系統實訓在內）

一、 概述

通風和通風柜的概念：所謂通風，就是把室內的污濁空氣直接或經凈化后排至室外把新鮮空氣補充進來，從而保持室內的空氣條件，以保持衛生標準和滿足生產工藝的要求，我們把前者稱為排風，后者稱為送風。而通風柜可以簡單理解成一個箱體和一個風機，產生于箱體中的氣體被風機排出并被安全的排放到大氣中實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

二、特 點

1.系統終端處理機多樣化：采用工程形式的終端處理機組,風系統采用透明化處理；讓學生了解室內機組的的結構形式。

2.每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。

3.風系統的完整性、獨立性：與實際中的通風系統、控制功能、保護功能、顯示功能完全 一致，每個用戶終端都可以在同一工況下獨立控制。

4.系統與真實的地鐵空調系統，風系處理系統原理相同，微型化展示了地地鐵空調系統的特點，結構、控制方法。

5.裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

6.實訓裝置系統設有模擬故障設置功能，在系統中、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

7.設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

三、技術參數

1.輸入電源：單相三線～380V±10% 50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m

3.裝置容量：＜3.8kVA

4.外形尺寸：6000mm×1000mm×2100mm

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

6.支管路內風速6～8m/s, 干管路內風速8～14m/s；6個通用輸入點(UI),2個數字輸入點(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO)，壓差傳感器4-20MA。

7.通風設備設計風量：通風柜面風速：0.3～0.8 m/s，單臺通風柜設計風量1500m3/h，
8.換氣次數：換氣數：8～12次/小時

9.工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m

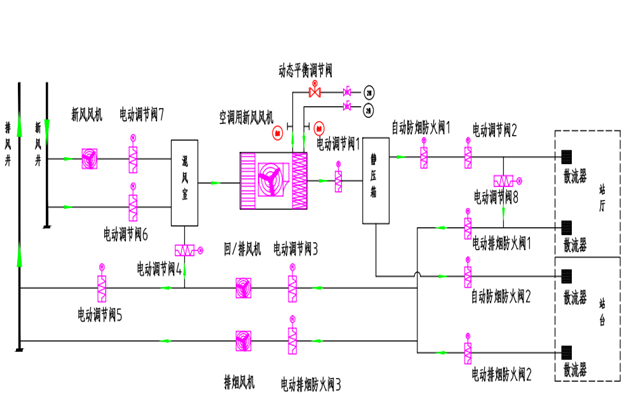

四、系統組成

1.通風末端設備：主要包括通風柜、萬向排煙罩、、吹吸式排風罩等

2.通風管路系統：主要有風機、風管、風閥、消聲器等。圓形風管通風，風管采用鍍鋅鐵皮

3.變頻通風柜：

（1）風量2800電壓380通風柜主要尺寸寬度為1500mm、，深度為800mm，高度為650mm。

（2）模擬防火門：裝在柜體表面，自動連鎖消防，使用戶遠離有害的化學物質和氣體，同時使有害氣體通向通風柜的內部管道；

（3）導流板：控制氣流流經通風柜時的形狀，減少空氣流入通風柜時產生的由于方式不定造成的回流或渦流，提高使用效率（會對噪聲及靜壓產生影響）；

4.調風閥：通風柜的附屬部件，來調節通風柜的排氣量以及表面風速；

5.萬向排煙罩：規格Φ110mm。

6.原子吸收罩：規格一般為150×150mm。

7.控制柜：

（1）內含量觸摸屏模塊：采用工業觸摸屏與數字量模塊從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。

（2）繼電器模塊：安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。。

（3）儀表模塊：分別安裝了數字溫控儀表、電流表、電壓表等，用于監控、風機，執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。

（4）按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制，也可與PLC連接實現PLC回路控制。

（5）主監控器：

C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器

主 板:Intel M11工控固態節能主板

內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。

硬 盤:60G SSD固態硬盤

顯 卡:集成Intel  HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。

聲 卡:集成ALC662 6聲道高保真音頻控制器

網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。

電 源:外置電源（100V至220V寬幅電壓，全球通用）

顯示屏:17寸LED工控屏 分辨率：1024*900

觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏

整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)，

1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色)

2*COM串口,1* 12V DC_JACK輸入接口

五、配置表

六、實訓項目

1.通風系統部件名稱及其在系統中的作用；

2.通風系統部件及電氣部件的工作原理以及好壞檢測；

3.通風系統管道上控制器的安裝要求；

4.通風系統的送、回風風管的安裝規范；

5.通風系統的送、回風風口的安裝規范；

6.系統送風管的安裝操作；

7.通風系統的運行與管理；

8.通風系統原理認識

9.通風系統設計要求

10.通風系統要求計算

11.防火門原理、開關、聯動實驗

12.防火閥的應用實驗

13.數字量輸入輸出模塊的應用

14.遠程通信實訓

15.風傳感器應用研究

16.變風量系統控制應用

17.變定壓的原理控制

18.消防聯動實驗
