視頻監控系統實驗實訓裝置

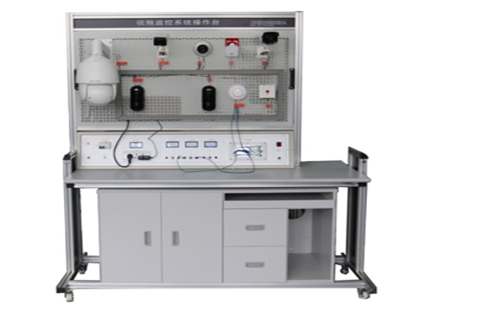

KCLY-31型視頻監控系統實驗實訓裝置

一、功能特點及概述：

1.裝置組成：

樓宇視頻監控實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材+網

孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。

2.系統模塊由視頻監控板塊、視頻視區模塊、防盜監測模塊、智能考核等，從而讓學生輕身體驗閉路電視監控系統與防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在安防系統工程理想之選實訓實備。

3.該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。

4.該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕脩羰褂靡笳{整故障設置點的數量和故障設置類型。

5.所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

6.用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

二、主機功能

1.每個通道都支持雙碼流壓縮，

2.每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。

3.每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。

4.支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。

5.支持視頻輸入、視頻輸出質量選項配置。

6.支持水印技術。

7.支持零通道編碼。

8.支持遠程監控手機APP

9.支持網絡和同軸高清混合信號輸入

（1）在系統畫面打開云臺控制器，分別用鼠標點擊，上UP 下DOWN 左 LEFT 右RIGHT 自動AUTO。變焦、聚焦、光圈，進行運鏡控制。

（2）防盜報警部分：安裝各種主被動式紅外探頭，進行布防，安裝報警主機，一旦某處有人越入，探頭即自動感應，觸發報警，主機顯示報警部位，同時聯動相應的探照燈和攝像機，并在主機上自動切換成報警攝像畫面，報警中心監控用計算機彈出電子地圖并作報警記錄，提示操作人員處理，大大加強了保安力度。

（3）報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，設置在非工作時間內有人員從非正常入口進入時，探測器會立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行警告，可以進行連續攝像及錄像。

三、系統技術指標：

1.工作電壓：單相三線220V±5%  50Hz

2.整機容量：＜300W

3.外型尺寸：1600×70×180cm3

4.安全保護：　系統供電：電源的供給保證整個閉路監控報警系統的正常運轉，系統的供電采用集中供電，具有漏電自動保護裝置.

5.故障設置：具有故障設置系統

四、實訓項目：

1.各種攝像機的認識與接線

2.監控系統與報警系統的聯動操作與接線

3.各種攝像機在生活在的用途

4.室內全方位云臺、解碼器的接線與操作

5.各類鏡頭的安裝及調試

6.攝像機的通道設置與定時錄像設置

7.USB備份處理

8.與網絡視頻傳輸入的綜合擴展實訓

9.閉路電視監控軟件的操作

10.云臺解碼器的設置與操作（一體式云臺）

11.攝像機的圖像調試與安裝

12.攝像機的各種不同場所的用途

13.報警點的接入與控制操作

14.與綜布系統聯接的實訓

15.網絡視頻的傳輸與調試
