樓宇對講及門禁安防系統實訓裝置

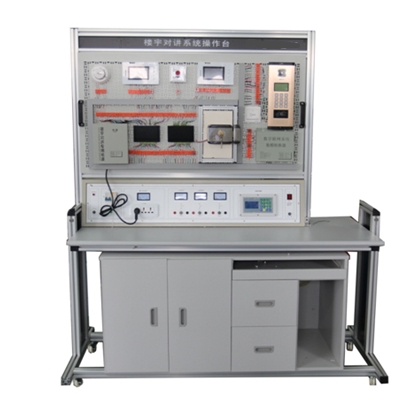

KCLY-34型樓宇對講及門禁安防系統實訓裝置

一、設備參數及性能：

1.裝置組成：

樓宇對講實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材+網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。本系統控制部分全部采用實物，控制對象采用防真門模型，整個實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、電腦中心軟件系統等組成

2.系統實訓功能：

能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。

3.該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。

4.該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。

5.所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

6.用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

二、系統技術指標：

1.工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz

2.整機容量：＜300W

3.外型尺寸：160×70×180cm3

4.安全保護：具有漏電自動保護裝置

5.故障設置：具有故障設置系統

三、可以做的實訓項目

1.門口機安裝操作

2.可視分機安裝操作

3.非視分機安裝操作

4.電腦管理中心軟件操作

5.各類探頭的安裝調試操作

6.按接線圖系統接線操作

7.系統調試操作

8.分機設置號碼操作

9.門口機呼叫分機操作

10.分機呼叫管理機操作

11.門口機與管理機間操作

12.軟件報警處理設置操作

13.線路及設備故障的判斷與處理

14.設計并安裝一個簡易應用系統

四、主要配置設備參數：

1.彩色可視數碼ID刷卡主機：

對講主機一套，選用的是工程上使用的主流產品。并要具備安防功能小區電腦管理中心，還要具備下述功能和特點：主機外殼采用不銹鋼材料。整體結構和內部結構設計合理，便于安裝和維修。主機板采用雙面印刷電路板，鍵盤與主機板一體化，主機板和其他部分連接采用接插件，便于安裝和維修。分機和主機呼叫號碼采用彈性編碼模式，以適應各種不同結構的應用。主機開鎖密碼由管理中心隨意更改。電源供應器為不間斷直流穩壓電源，當停電時電源供應器自動切換為蓄電池供電，設有蓄電池過充電和過放電和限流保護電路。

采取雙組電源供電技術，即視頻部分獨立供電，提高視頻部分的抗干擾性能。采用視頻放大器和分配器，使圖像信號進行合理的阻抗匹配和達到遠距離的有效傳輸，確保圖像質量。

系統采用模塊化設計，可視分機與非可視分機可兼容于同一個系統?？梢暦謾C(jī)設有4防區報警控制器，報警器控制功能強，使用方便。管理中心可連接個人電腦，使用智能小區管理系統軟件。

（1）可視對講：主機呼叫分機實現可視對講。

（2）遙控開鎖：分機和管理中心機可遙控開鎖。

（3）密碼開鎖：由管理員隨意修改開鎖密碼。

（4）管理中心呼叫/監視：管理中心可呼叫/監視主機，也可呼叫分機。

（5）分機呼叫/緊急報警：分機可向管理中心呼叫/緊急報警。

（6）監視：分機監視主機。

（7）安防聯網：分機內置的報警控制器所連接的探測器被觸發后，自動向管理中心報警，分機連接的警號也發出報警聲。

（8）多性質防區：分機內置4防區，4個防區的性質分別為：①延時防區 ②24小時防區。

分機報警密碼撤布防及修改功能：

（9）環境溫度：－20～＋55℃

（10）相對濕度：45％～95％

（11）大氣壓力：86～106Kpa

分機使用環境：

（12）環境溫度：－10～＋55℃

（13）相對濕度：45％～95％

（14）大氣壓力：86～106Kpa

外殼防護等級：

（15）主機：IP33

（16）分機：IP30

音頻特性：

（17）諧波失真：≤5％

（18）應答通道信噪比：≥35dB

（19）主呼通道信噪比：≥40dB

（20）應答通道音頻輸出不失真功率≥100mW

（21）主呼通道音頻輸出不失真功率≥5mW

（22）振鈴聲壓：≥70dB

視頻特性：

（23）攝像頭：1/3”黑白廣角CCD，內置紅外LED照明，解析度>380TVL最低照度<0.1LUX。

（24）黑白顯示器：4”扁平CRT，解析度>450TVL。

電源供應器：

（25）輸入：交流220V±10%

（26）輸出：直流12V±10%（非電池供電時）

（27）電瓶：免維護蓄電池，一個12V7Ah。

（28）分機內置報警控制器：4防區。

報警器主要參數：

四個防區

（29）四個防區性質：24小時防區，延時防區

（30）延時防區延時時間：30秒

密碼撤布防功能，密碼可修改。

其他參數：

（31）配線方式：管理中心到主機為（2+2）總線+1根視頻線，主機至層間分配器為8總線，主機至視頻放大器、分配器為1視頻線，可視電源至視頻放大器、分配器、用戶分機為2+2電源線，層間分配器至用戶分機為5線，視頻分配器至用戶分機為1視頻線。

（32）開鎖功能：分機開鎖、主機密碼開鎖、管理中心開鎖

（33）管理中心帶載能力：最多99主機

（34）主機帶載能力：最多256個層間分配器。（可根據用戶要求進行擴展）

（35）層間分配器帶載能力： 2、4、8個分機。

2.聯網轉換器：聯網板一套，選用的是工程上使用的主流產品。

3.門禁專用電源：可視電源一套，選用的是工程上使用的主流產品。

4.彩色高清4.3寸室內分機 (帶2防區)：可視戶機帶安防2套，選用的是工程上使用的主流產品。

5.彩色高清4.3寸室內分機 (帶8防區)：對講戶機二套，選用的是工程上使用的主流產品。

6.層間分配器：層間分配器一套，選用的是工程上使用的主流產品。

7.網絡控制器：網絡控制器一套，選用的是工程上使用的主流產品。

8.電腦中心軟件：電腦中心軟件一套，選用的是工程上使用的主流產品。

9.DJ2CR電控鎖：電控鎖一套，選用的是工程上使用的主流產品，并要配立體模型門。

10.SCK-01出門按鈕：出門按鈕1只，選用的是工程上使用的主流產品。

（1）系統技術參數：

 ①輸入電源：AC220V±15%，50Hz

 ②環境溫度：-20℃～+45℃

③裝置容量：＜1kVA

④安全保護：具有漏電自動保護裝置

（2）具體能夠?qū)嵱?xùn)以下內容：

①樓宇對講門禁系統使用情形模擬

②可視分機的安裝連接與使用

③非可視分機的安裝連接與使用

④單元門口機的安裝連接與使用

⑤管理中心機的安裝連接與使用

⑥適配器的安裝連接與使用

⑦系統電源和主機電源的安裝連接與使用

⑧煤氣探測器、門磁、緊急按鈕的安裝與使用

⑨電控鎖的安裝與連接

⑩按線路圖將各部分連線

?上位機軟件的安裝與使用

?ID卡門禁

?室內安防

?管理中心機的干預

?系統故障的判斷與處理

?系統開放，接線靈活

?功能：可視對講與非可視對講混裝，并可實現呼叫、對講、監視、密碼開鎖、刷卡開鎖、遙控開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能，具有與小區管理中心互聯的功能，可實現小區的聯網管理實訓

五、設備配置單：
