樓宇照明系統綜合實訓裝置

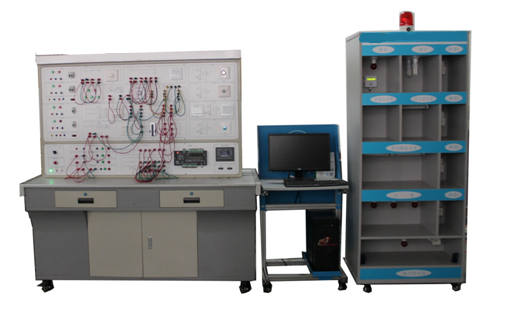

KCLY-36型樓宇照明系統綜合實訓裝置

一、功能概述：

1.本實驗系統要求由三部分構成：照明系統控制屏、照明演示柜、軟件工程。

2.照明系統控制屏要求設有4個樓層配電箱、2個中間配電箱、1個航空障礙照明配電箱、

3.地下停車場配電箱1套、應急照明配電箱1套、場所的照明為對象10種，按照不同場所有不同設計。

4.照明要求分別設置不同的照明控制方式，其中樓道照明要求采用了觸摸延時開關、人體

5.感應開關、單板開關、聲控開關對不同樓道照明進行控制。系統同時必須使用通用的

6.DDC控制模塊通過LONWORKS總線通信協議組網和上位機軟件系統對不同場所的不同照明

7.要求進行遠程控制。

8.照明演示柜要求為樓宇照明控制部分的演示對象，仿實物化設計，屬于半實物。

9.要求采用分層結構，能模擬樓層整體照明效果，實物模式，分為五層結構，分別是體現

10.多種照明場景。照明場景，可模擬9種場所：航空，臥室，客廳，經理辦公室，員工辦

11.公室，多功能會議廳，大堂，地下停車場和樓道，其中多功能會議廳具有8種情景。整

12.個照明演示系統分別設有頻閃燈、白熾、熒光燈、筒燈和光字牌，能真實模擬各場所對

13.照明控制以及照明效果的要求。

14.下位機系統要求采用DDC控制器，實現現場數據的采集和開關控制，并可完成照明線

15.路的控制，通過LonWorks總線與上位機系統通信。通過Lonmaker3.1編程軟件可設置DDC

16.控制器程序。

17.上位機監控系統要求采用組態軟件編寫，配備監控系統軟件實現對照明系統的遠程監控。

二、技術規格：

1.輸入電源：三相四線（AC 380V±10% 50Hz）

2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m

3.裝置容量：<5.0kVA

4.外形尺寸：對象系統755mm×450mm×1812mm、

5.控制屏1512mm×800mm×1645mm

6.安全保護：具有漏電自動保護功能

三、完成的教學內容：

1.常用燈具的認知與應用

2.照度傳感器認知與應用

3.動靜探測器認知與應用

4.遙控照明控制器認知與應用

5.照明燈具及普通控制設備的安裝和調試控制

6.應急照明設備的控制

7.時間表控制模式下照明線路組建和控制

8.情景切換控制模式下照明線路組建和控制

9.遠程強制控制模式下照明線路組建和控制

10.動態控制模式下照明線路組建和控制

11.樓宇照明運行線路整體設計
