SHKC-823型《機床夾具設計》陳列柜
機床夾具設計陳列柜，作為全國技工學校通用教材及教學大綱的重要輔助工具，旨在通過實物展示的方式，深入剖析機械加工工藝系統與環節的幾何關系，闡述夾具如何確保加工精度的原理，并系統介紹夾具的組成要素知識。同時，該陳列柜還探討了機床夾具的發展方向，對通用可調節夾具、成組夾具以及自動化夾具等進行了初步的介紹，幫助學生更好地理解和掌握相關知識。
一、機床夾具設計示教陳列柜的詳細內容

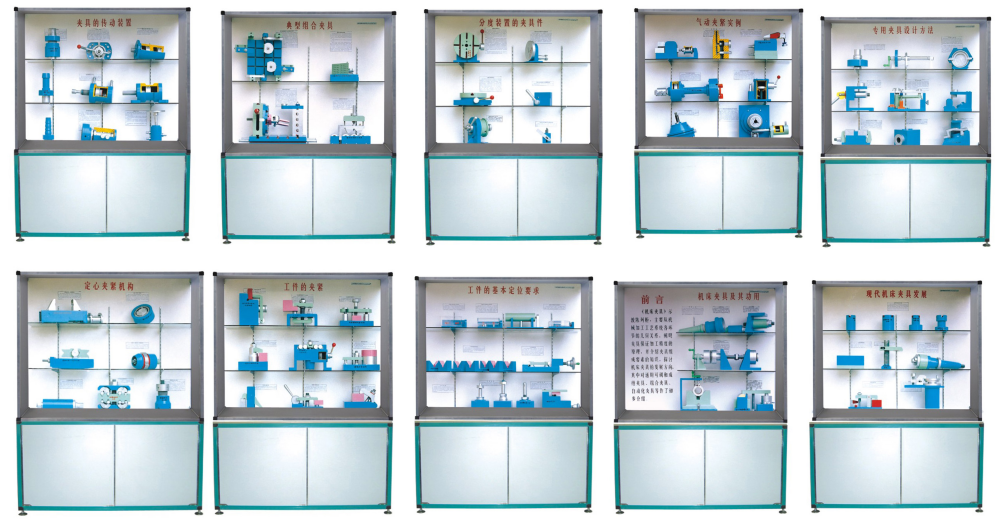

機床夾具設計示教陳列柜是一套集教學、展示和實操于一體的教學輔助設備。每個陳列柜都精心設計，包含了多種不同類型的夾具，以展示夾具的多樣性及其在不同加工工藝中的應用。此外，陳列柜還配備了詳細的解說文字和圖示，幫助學生更好地理解夾具的結構、原理和使用方法。
二、主要技術參數
第一代陳列柜結構特點：上柜采用優質鋁合金制作，具有輕便、耐腐蝕、美觀等特點；下柜采用柜式結構，結構穩固，便于存放和展示夾具。
第二代陳列柜結構升級：上下柜整體框架全部采用彩色鋁塑鋼制作，不僅外形更加美觀，而且堅固耐用，能夠長時間保持良好的使用狀態。
陳列柜尺寸：整體尺寸為1250×430×1780mm，既保證了足夠的展示空間，又便于搬運和安裝。
序號和名稱 | 陳列柜內模型內容 |
第一柜 機床夾具及其功用 | 車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、液壓銑鍵槽夾具、彈簧心軸、車床,改拉床的夾具 |
第二柜 工件的基本定位要求 | 平面幾何體的六點定位、軸類幾何體的六點定位，盤類幾何體的六點定位、軸類工件定位時支，承點的布置、支承板(5件)、可調支承 (3件)、輔助支承、v形塊的結構形式(4件)。v形塊的應用 |
第三柜 工件的夾緊 | 雙向夾緊工件的壓板機構、自?shī)A結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構 |
第四柜 定心夾緊機構 | 虎鉗式定心夾緊機構(a)、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸、彈簧夾頭和心鈾、v形彈性盤定心機構(a)v形彈性盤定心機構 (b) |
第五柜 夾具的傳動裝置 | 固定式雙作用活塞式氣瓢、固定式雙柞用活塞式氣缸 (b)，車床用固定式氣缸、氣動用管接頭、氣動用管接頭 (b)、氣動用管接頭 (c)、手動轉閥。導氣接頭的結構、腳踏式氣閥。 |
第六柜 專用夾具的設計方法 | 主軸連接式車具、主軸連接式車具、固定式鉆模、翻轉式鉆模，雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配 |
第七柜 氣動夾緊實例 | 氣動夾緊裝置、調速器、氣動卡盤的傳動裝置?；钊椒蛛x傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸?；钊浇M合氣缸 |
第八柜 分度裝置的夾具件 | 立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構(a)、分度對定機構的手動操縱機構(b)。分度對定機構的手動操縱機構(c)、使用鉆床夾具加工均布小孔 |
第九柜 典型組合夾具 | 模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具 |
第十柜 現代機床夾具發展 | 按零件相似歸組（4件） 通用可調鉆模、成組車床夾具、快速調整機構（A）快速調整機構（B）斜楔夾緊機構 |
