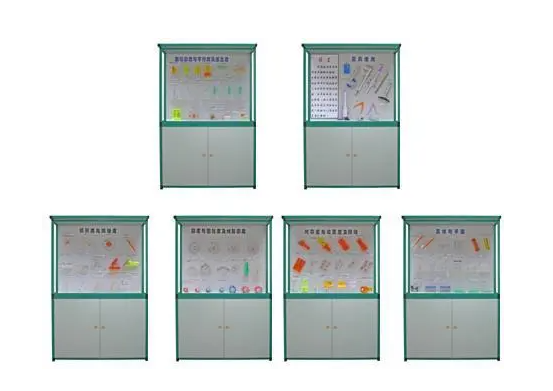

SHKC-826型公差配合陳列柜
公差配合作為機械零件設計圖樣中的核心技術要求，對于機械產品的靜態和動態幾何精度具有舉足輕重的地位。隨著科技的飛速進步和生產技術的日益提升，對機械產品的幾何精度要求也日趨嚴格。這一領域已經發展成為一門獨立的技術學科，備受學術界和工程技術界的廣泛關注。
一、《公差配合》示教陳列柜的詳細內容
本陳列柜旨在通過實物展示和詳細解說，深入剖析公差配合的原理、應用及其重要性。每個陳列柜均包含豐富的內容，涉及公差配合的基本概念、公差帶的設定、配合類型的選擇以及公差配合在機械產品設計中的應用等多個方面。此外，陳列柜還配備了相關的圖表、模型和實物樣品，幫助學習者更直觀地理解公差配合的相關知識。
二、主要技術參數
第二代陳列柜結構特點：本陳列柜采用上下柜整體框架設計，全部采用彩色鋁塑鋼制作。這種材料不僅具有美觀大方的外觀，而且堅固耐用，能夠長時間保持良好的使用狀態。同時，其優良的防腐性能也確保了陳列柜在各種環境下的穩定性。
陳列柜尺寸：整體尺寸為1250×430×1780mm，這一尺寸設計既保證了足夠的展示空間，又便于搬運和安裝。學習者可以在寬敞的展示空間內自由觀察和操作展品，從而更好地掌握公差配合的相關知識。
序號和名稱 | 陳列柜內模型內容 |
第1柜 量具的使用 | 鋼扁尺，深度的游標卡尺；外徑千分尺；游標卡尺；深度千分尺；外徑卡鉗；內徑卡鉗塞規；百分表，高度游標卡尺。 |
第2柜 直線與平面度 | 直線度（1給定方向a）；直線度（在給定向上b）；垂直度互相垂直的兩個方向(線對面）；直線度（在任意方向上a、b）2件；平面度a、b、2件；直線度的最小區域a;直線度的最小區域b;平面度的最小區域a;平面度的最小區域b;平面度的最小區域C; 直線度三點接觸式； 直線度四點接觸式；直線度五點接觸式；垂直度一個方向(線對面)。 |
第3柜 圓度與圓柱度及線輪廓度 | 圓度a；圓柱度；線廓度誤差評定；圓度誤差評定(最小區域法)；線輪廓度a、b;圓度誤差判定a、b、c、d;圓柱誤差評定(三點接觸式);圓柱誤差評定(四點接觸式);圓柱誤差評定(五點接觸式)。 |
第4柜 面輪廓度與平行度及垂直度 | 面輪廓度；平行度面對面;平行度線對線;平行度互相垂直的兩個方向;平行度在任意方向上;垂直度一個方向(面對線)；垂直度一個方向(線對線)；垂直度在任意方向上；平行度一個方向(線對面);平行度一個方向(面對線);；垂直度一個方向(面對面)；垂直度互相垂直的兩個方向(線對線)；垂直度一個方向上（線對線a）；平行度一個方向(線對線d)。 |
第5柜 傾斜度與同軸度 | 同軸度a、b、C、3件;同軸度誤差判定;在任意方向上(線對面);線對基準平面的傾斜度誤差a、b;面對基準直線的傾斜度的傾斜誤差;傾斜度誤差判定;在給定方向上(線對線a);在給定方向上(線對線b);在給定方向上(線對線c)。 |
第6柜 對稱度與位置及跳動 | 對稱度(面對面)；對稱度(線對面)；對稱度(面對線)；對稱度(線對線)；面的位置度誤差判定;點的位置度(在任意方向上)；線的位置度(在任意方向上b)；復合位置度;線的位置度(互相垂直的兩個方向)；端面圓跳動,徑向圓跳動；斜向圓跳動。 |
