SHKC-820型《電機與變壓器》聲動同步CD解說示教陳列柜
為了滿足大、中專院校的教學需求，我們精心打造了一套電機變壓器陳列柜。這套設備緊密結合《電力學》、《電力拖動》、《電機控制》及《電機修理》等教材，為師生提供了一個直觀、生動的學習平臺。

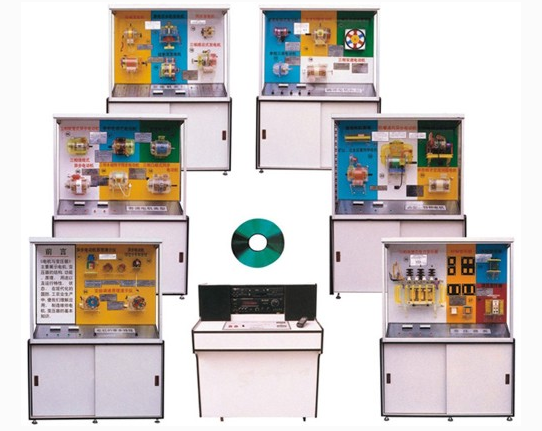

本陳列柜共分六柜及一臺電腦解說控制臺，具備第一代和第二代兩種形式，品種豐富，功能齊全。學生可根據教材需求，輕松觀察、分析，從而大大提升對電機原理的理解能力。
一、主要特點概覽
控制臺配置：包含DVD機、控制硬件、攻放機、控制臺、喇叭、遙控器及激光碟片，為全方位控制提供了堅實基礎。
控制軟件：采用微電腦DVD程序控制系統，實現聲音、圖像、模型三位一體的同步動作，播放方案多樣，操作靈活。
控制方式：支持全柜遙控和手動順序播音，也可單獨選擇模型進行演示，功能多樣且實用。
控制動作過程：通過遙控器選擇模型，按確認后，對應模型開始動作運轉，同時DVD機播放相關語音講解，使學習過程更加直觀。
二、陳列柜內容展示
陳列柜內容涵蓋了電機與變壓器的多個方面，包括但不限于異步電動機的演示原理、繞組分布和接線，三相異步電動機的繞組分類，以及變極調速原理等。每個部分都經過精心設計，旨在為學生提供深入的學習體驗。
三、主要技術參數詳解
輸入電源：AC380V±10% 50HZ，確保設備穩定運行。
工作環境：-10℃至40℃，適應多種教學環境。
功率：1kw，高效節能。
陳列柜結構：第一代采用鋁合金制作，第二代則采用彩色鋁塑鋼制作，外形美觀且堅固耐用。
陳列柜尺寸：1250×430×1780mm，便于擺放和移動。
陳列柜尺寸：1250×430×1780mm
序號和名稱 | 陳 列 柜 內 容 |
第一柜 電機基本特性 | 1異步電動機演示器、2異步電動機繞組分布和接線、3電動機繞線方法、4變極調速原理演示儀 |
第二柜 普通電機類型 | 5三相鼠籠式異步電動機、6三相繞線式轉子電動機、7單相電容式電動機、8直流電動機、9三相永磁轉子同步電動機、10三相凸極式同步電動機 |
第三柜 發電機類型 | 11直流發電機、12懸掛式水輪發電機、13同步發電機、14硅整流發電機、15三相感應式發電機、 |
第四柜 調速電機類型 | 16交流串勵整流子式電動機、17單相三速電動機、18直流伺服電動機、19三相雙速電動機、20三相反應式步進電機、 |
第五柜 典型、特種電機 | 21直線電機工作的原理、22礦山冶金超重特種電機、23防爆、通風異步電動機、24 YTD電梯異步電動機、25杯形轉子交流伺服電動機、 |
第六柜 變壓器類 | 26三相油浸式電力變壓器、27控制變壓器、28升壓變壓器、29調壓變壓器
|
異步電動機演示原理模型：
透明有機玻璃打造的模型外殼，巧妙展現了異步電動機的運作奧秘。旋轉蹄形磁鐵的兩極間，安置了一個可以自由旋轉的小鼠籠轉子。盡管磁鐵和轉子間沒有機械連接，但當磁鐵旋轉時，鼠籠轉子會緊隨其后，同步旋轉。這一設計直觀地揭示了異步電動機的工作原理。
異步電動機繞組分布與接線特點：
本模型同樣采用透明有機玻璃制造，清晰地展示了定子三相繞組的分布。這些繞組在空間上互差120度，當通入三相交流電時，便能產生兩極旋轉磁場，實現電能向機械能的轉換。定子繞組的連接方式靈活多樣，可選擇星形或三角形接法，輕松切換以適應不同需求。
三相異步電動機繞組分類與特性：
定子繞組由多個線圈按特定規律排列在定子槽中，并以特定方式連接。透明有機玻璃制作的定子，清晰地展示了繞組的結構和分布原則：三相繞組對稱分布，每相繞組在定子內圓空間位置均勻分布，且空間上互差120度電度角，確保每相繞組的分布規律一致。
三相異步電動機定子繞組展開：
本模型還展示了三相鼠籠異步電動機定子繞組的展開形式，采用36槽4極雙層疊繞組600相帶整數槽繞組結構。這種設計有助于深入理解電動機的內部結構和運行原理。
變極調速原理演示儀功能：
演示儀采用換相法，通過部分線圈的反接和某些線圈相號的改變，實現各極的高分布系數。盡管出線較多，使用和控制稍顯不便，但其獨特的調速方式仍具有較高的實用價值。
三相鼠籠式與繞線式異步電動機模型特點：
三相鼠籠式異步電動機模型展示了定子、轉子、軸承、端蓋、機座及風葉等關鍵部件。其工作原理依賴于定子的輸入功率帶動轉子轉動，實現電能到機械能的轉換。而三相繞線式轉子電動機模型則突出了其轉子繞組與定子繞組的相似性，通過集電環和電刷裝置與外部電路的連接，改善了起動性能并實現了對電機調速的靈活控制。
單相電容式電動機與直流電動機模型介紹：
單相電容式電動機模型展示了其獨特的起動繞組和運行繞組設計，通過適當?shù)碾娙葸B接實現旋轉磁場的建立。這種電動機具有良好的起動性能和過載能力，廣泛應用于家用電器和小型機械等領域。直流電動機模型則展示了直流電能轉換為機械能的過程，其轉矩大、調速平滑的特點使其在需要調節轉速的生產機械中得到廣泛應用。
