SHKC-801型多媒體智能控制《沖壓模具設計與制造》陳列柜
本《沖壓模具設計與制造》陳列柜，作為模具設計與制造專業的核心課程展示工具，適用于《沖壓模具設計與制造》、《沖模設計應用實例》等多門課程。其設計理念源于教育部對高職高專人才培養的指導意見，采用豐富多樣的素材和媒體形式，深入解析典型沖模（如沖裁模、彎曲模、拉深模）的設計與制造過程，同時簡要介紹了多工位級進模的相關內容。
陳列柜由八個展示柜和一個電腦控制臺組成，實現了多媒體與聲控的同步解說演示。通過PC電腦軟件，可以靈活控制播放順序或選擇特定內容進行圖像或三維動畫的同步展示，直觀揭示沖壓模具的功能原理。
該陳列柜的主要特點包括：

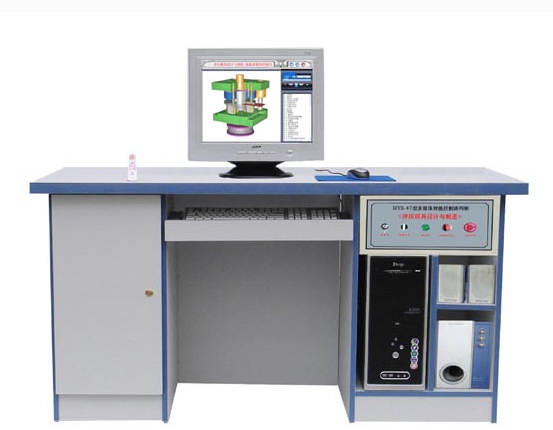

控制臺配置先進，配備了沖壓模具動畫仿真軟件及相應硬件，包括高性能的P4電腦主機和17寸顯示器，確保流暢的運行和清晰的展示效果。
控制軟件采用陳列柜專用播放軟件，支持聲音、圖像、模型的同步講解，提供前進、后退、停止、步進、循環等多種播放模式，滿足不同的展示需求。同時，可通過鼠標或遙控器進行靈活控制，實現任選和順序動作。
陳列柜尺寸為1250×430×1780ｍｍ，整體采用彩色塑鋼制作，不僅造型美觀，而且堅固耐用，確保長期使用的穩定性和可靠性。
序號與名稱 | 陳列柜內容 | 規格 |
第一柜、 彎曲工藝與彎曲模具 | 1彎曲偏移、2彎曲卸載后的回彈、3 V形件精彎模、4 Z形件彎曲模、5帶擺動凸模的彎曲模 |
所有模型均采用二維/三維動畫圖像配合陳列柜上的內容在電腦上演示各種模具的功能和原理(如模具開模、閉模、出制件的全過程)。同時配合聲音解說，生動形象。 |
第二柜 典型彎曲模 | 1自動推件圓形件一次彎曲模、2小圓一次壓彎模、3小于90度的U形件彎曲模、4兩次彎曲復合模、5滾軸式彎曲模、6帶擺塊的彎曲模、7帶擺動凹模的彎曲模、8大圓一次彎曲模、 | |
第三柜 沖孔模 | 1斜楔式水平?jīng)_孔模、2超短凸模的小孔沖模、3全長導向結構的小孔沖模、4懸臂式?jīng)_孔模、5沖孔落料連續模 | |
第四柜 復合模 | 1倒裝式復合模、2落料與首次拉深復合模、3同時沖三個墊圈的復合模、4正裝式復合模 、5沖孔落料復合模 | |
第五柜 拉深模 | 1拉伸扇形單元體變形、2拉深件的起皺與拉裂現象、3無壓邊圈裝置以后各次拉深模、4有壓邊圈裝置首次拉深模、5無壓邊圈裝置首次拉深模、6有壓邊圈裝置以后各次拉深模、7雙動壓力機剛性壓邊拉深模 | |
第六柜 落料模 | 1、成形側刃工作原理、2、矩形側刃工作原理、3、沖裁件斷面情況、4、導板式簡單落料模、5、導柱式彈頂落料模、6、沖孔落料連續模7、凸模鉚接固定方式、8凸模臺階固定方式 | |
第七柜 級進模 | 1側刃定距的彈壓導板級進模、2、雙側刃定距級進模的排樣圖、3用擋料銷和導正銷的沖孔落料級進模、4沖孔落料級進模 | |
第八柜 多工位級進模 | 1鉤式自動送料裝置、2、加工方向轉換機構、3杠桿方向轉換機構、4斜滑塊方向轉換機構、5、擺塊方向轉換機構 |
