汽車電工電子實驗臺

KCQDG-01C型汽車電工電子實驗臺

一、產品特點概述:

本裝置配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內新能源汽車電工電子基礎、電工原理、電路分析等課程實驗。

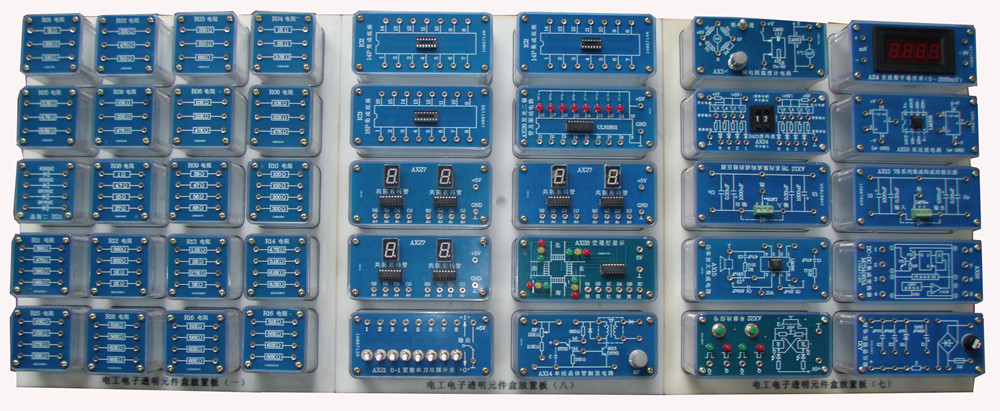

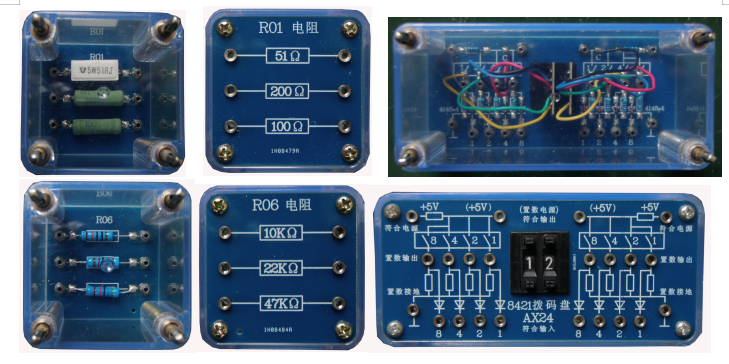

汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。

透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、設備技術指標

1.工作電源：?jiǎn)蜗嗳€ AC 220V±10%  50Hz。

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1650×700×1250mm（可根據實際要求定做）

4.整機功耗：≤500V.A

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。

三、實訓臺基本配置及功能介紹

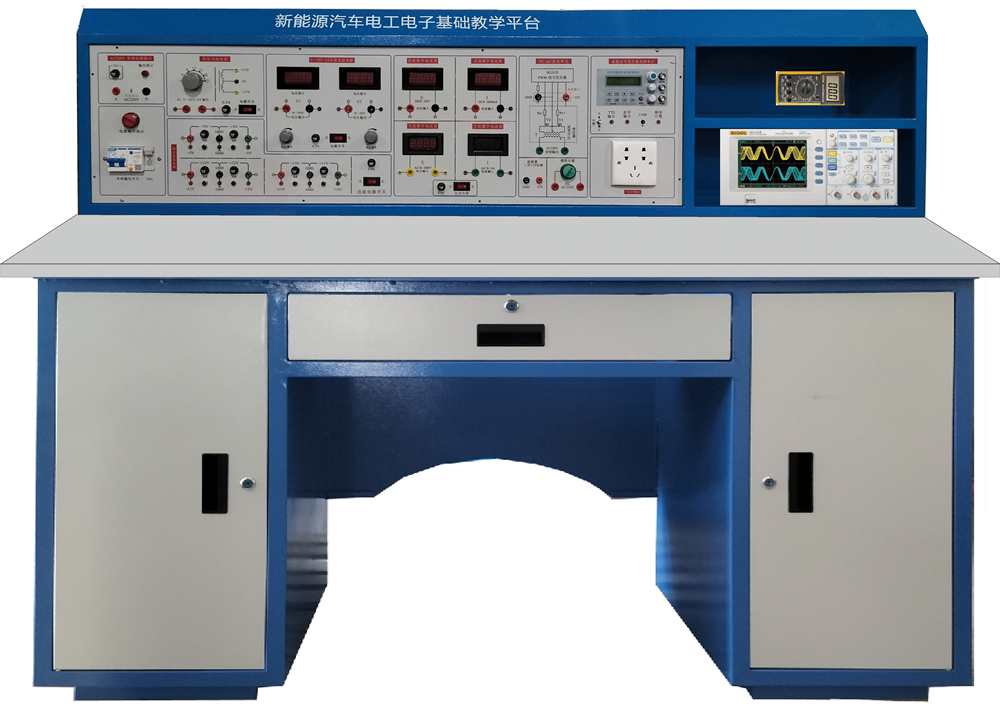

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

（一） 電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量?jī)x表等，具體功能如下：

1.交流電源

(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。

(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。

2.直流電源
(1)可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2)固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。

3.測量?jī)x表

（1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。

（2）數字直流電壓表:測量范圍：0～30V，三位半數顯。

4.功率函數信號發生器/頻率計

（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（3）頻率范圍: 0.1HZ~2MHz。

（4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。

（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

（6）頻率計最高測量范圍50MHz。

（二）實訓桌

采用鐵質雙層亞光噴塑結構，右邊是儀器存放格。桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存柜，放置實驗元器件。桌中央配置通用九孔電路板(尺寸：35×30cm )，根據實驗電路在其上拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然。

（三）配套工具

數字式萬用表VC890D、小十字螺絲刀、小一字螺絲刀、小鑷子，便攜式汽車示波器等常用工具。

四、設備配置清單

五、 新能源汽車電子電力基礎透明創新實驗?zāi)K配置清單（每臺）

六、可完成實驗項目:

（一）汽車電工電子基礎實驗

1.直流電的測量
2.交流電的測量

3.電路元件的伏安特性測繪
4.歐姆定律的驗證
5.基爾霍夫定律
6.串聯并聯電路的測量
7.短路故障的測試
8.斷路故障的測量
9.電容的測量與使用
10.可調電阻的使用
11.熱敏電阻的測量
12.光敏電阻的測量

13.二極管的測量
14.三極管的測量

15.整流管的使用，整流、濾波電路的測試
16.發光二極管的使用

17.IGBT的測量
18.熔斷器的測量
19.繼電器的測量

20.數字門電路測量

21.組合邏輯多路故障報警電路

22.D/A轉換電路
23.A/D轉換電路

24.變壓器的使用與測量
25.555定時器的應用--多諧振蕩器

26.集成運放的線性運算電路
27.簡單RC電路的過渡過程

28.集成功率放大器

29.空調電子扇控制模塊
30.車前燈開關自動轉換電路
31.汽車雨刷器電路
32.汽車點火電路
33.燃油噴射系統控制
34.水溫傳感器
35.車速傳感器及測速實驗

36.汽車轉向燈控制電路

（二）汽車電力電子變流技術基礎實驗

1.整流電路的調試與測量（AC-DC）

2.斬波電路的調試與測量（DC-DC）
