拖拉機發動機燃料系統示教板

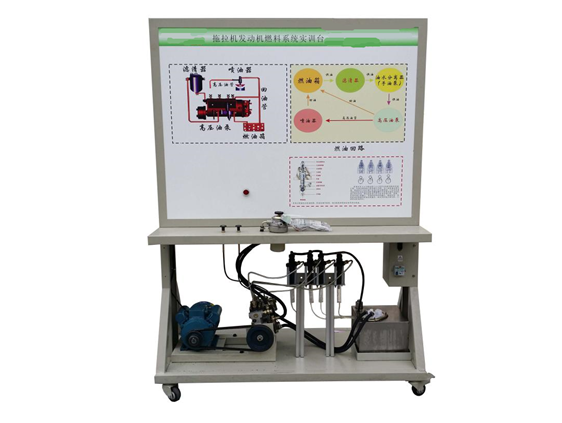

KCNSJ-03型拖拉機發動機燃料系統示教板

一、產品簡介

該設備采用原機的柴油發動機燃油噴射系統實物制作，充分展示柴油發動機燃油噴射系統的組成結構和工作過程。適用于學校對柴油發動機燃油噴射系統理論和維修實訓的教學需要。并滿足職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.真實可運行的柴油發動機燃油噴射系統，充分展示柴油發動機燃油噴射系統的組成結構和工作過程。電機轉動高壓泵，可演示燃油噴射工作。

2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析柴油發動機燃油噴射系統的工作原理。

3.示教板面板上安裝有檢測端子，可直接在面板上檢測柴油發動機燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。

5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格

   1、 外形尺寸（約）：1240×600×1700mm(長×寬×高)

   2、外接電源：AC 220V±10% 50Hz

   3、工作電壓：DC 12V

4、工作溫度：-40℃～+50℃

5、鋼管：40*40*3mm

6、機柜：1.5mm冷板沖壓成形，背面設置維修門；

7、移動腳輪：100*60mm

四、基本配置(每臺)
