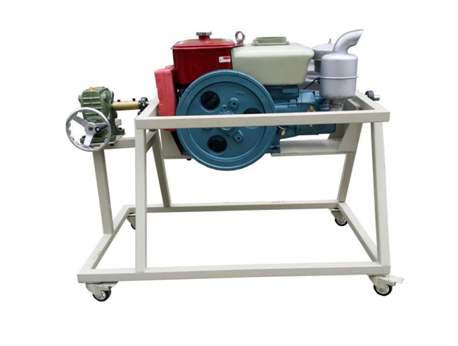

KCNSX-03型拖拉機發動機附拆裝翻轉架
一、功能簡介
1.采用柴油發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。
2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
二．技術規格
1、設備外形：1000×600×1100mm (長×寬×高)
2、鋼管：40*40*3mm
3、萬向腳輪，前二只萬向帶鎖止功能腳輪，后二只萬向腳輪
4、腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
5、腳輪：60mm×50mm(直徑×寬度)
6、腳輪支撐：1.0T
7、減速機：MOPA70；
三、基本配置(每臺)
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 柴油發動機總成 | 拖拉機195柴油機 | 套 | 1 |
2 | 拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管200*200*5mm) | 950×680×850mm(長×寬×高) | 臺 | 1 |
3 | 大面積接油盆 | 660×590×35mm(長×寬×深) | 個 | 1 |
4 | 減速機構（帶搖手盤等附件） | 套 | 1 |
