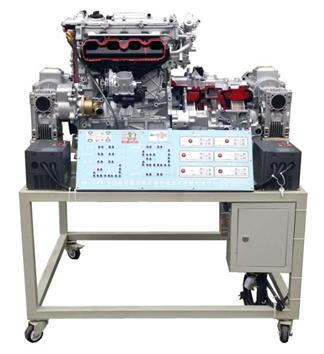

油電混合汽車動力系統解剖實訓臺

KCHFD-01型油電混合汽車動力系統解剖實訓臺

一、產品簡介

    采用混合動力系統(包括：發動機、發電機和電動機等)總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示混合動力系統內外部結構和部件的運動情況。適用于混合動力汽車動力系統原理和結構教學。

二、功能特點

1.采用混合動力系統(包括：發動機、發電機和電動機等)進行機構切剖，充分展示混合動力汽車動力系統機構部分的內外結構。

2.對混合動力系統各機械剖面采用不同顏色的油漆進行噴涂。

3.由三相齒輪減速感應電機帶動發動機曲軸與電動機驅動軸做各種工況的低速運轉，演示混合動力系統內部機械部件的運動過程。

4.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。

三、技術規格

1.外形尺寸：約1400×800×1000mm(長×寬×高)

2.動力電源：三相380V±10% 50Hz

3.三相齒輪減速感應電機：額定電壓：AC 380V，額定功率：1500W，額定轉速：50Hz 90/1400rpm，60Hz 90/1500rpm，減速比：30；

4.工作溫度：-40℃～+50℃

5.移動腳輪：100*60mm

四、實訓（實驗）項目

混合動力系統結構與原理認知實訓。

五、基本配置

 （翻新豐田普銳斯）混合動力系統(包括：發動機、發電機和電動機等)總成，三相齒輪減速感應電機、三相漏電保護開關、移動臺架(帶自鎖腳輪裝置)、設備操作說明書。
