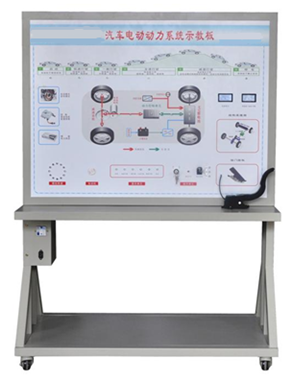

汽車電動動力系統示教板

KCHFD-06型汽車電動動力系統示教板

一、概述

本設備可展示汽車電動動力系統，模擬汽車電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車電動動力系統工況。

適用于各院校對《新能源汽車與電力電子技術》純電動汽車動力驅動系統的教學需要。

二、結構組成

該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。

三、功能特點

1.該設備完整展示了汽車電動動力系統，可以動態模擬電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。

2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。

3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

四、模擬演示內容

1．可模擬運行汽車電動動力系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。

2．操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程。

3.模擬電動動力系統啟動工作過程

4. 模擬電動動力系統低速行駛工作過程

5. 模擬電動動力系統一般行駛工作過程

6. 模擬電動動力系統全速行駛工作過程

7. 模擬電動動力系統減速行駛工作過程

8. 模擬電動動力系統停車行駛工作過程

9. 模擬電動動力系統制動回收工作過程

五、技術規格

1.外接電源：交流220V±10% 50Hz(充電工況）

2.工作電壓：220V

3.工作溫度：-40℃～+50℃

4.外形尺寸：1240×600×1700mm(長×寬×高)

5.工作溫度：-40℃～+50℃

6.設備顏色：標準7032等

7.設備鋼管：40*40*3mm

8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；

9.移動腳輪：100*60mm
