新能源汽車高壓器件結構示教板

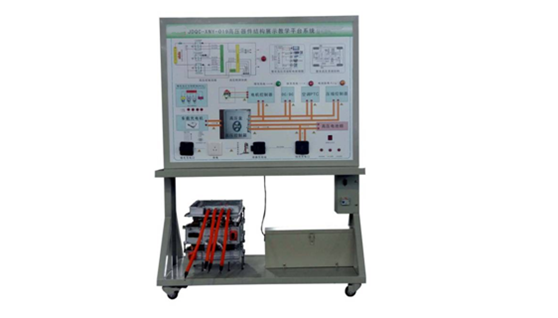

KCHFD-22型新能源汽車高壓器件結構示教板

一.產品簡

本設備采用新能源汽車(北汽 EV160)高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。

二.功能特點

1.展示高壓盒等高壓器件的組成結構和工作過程；

2.控制臺安裝有高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；

3.系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；

4.展示高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；

5.安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，高壓插接接口可以訓練學生對高壓電路的連接。

6.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。

7.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

9.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

10.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三.技術規格

1.外接電源：交流220V±10% 50Hz;

2.工作溫度：-40℃～+50℃;

3.外形尺寸：1500×700×1700(長×寬×高);

4.面板外形尺寸：1448×940mm（長*寬）;

5.移動腳輪：100*60mm;

6.電源：磷酸鐵鋰離子動力電池組24V20AH帶充電機;

7.純電動車高壓配電控制箱：北汽 EV160.

四.實訓（實驗）項目

1.新能源汽車高壓器件認知。

2.新能源汽車高壓器件基本控制原理與工作過程驗證實訓。

3.新能源汽車高壓器件拆裝與安全防護實訓。

4.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。

5.新能源汽車整車高壓區認知實訓。

6.新能源汽車高壓線路拆裝與檢測實訓。

7.新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。

五.基本配置

國標充電口與充電槍、高壓盒總成、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、一體化全鋁合金型材搭建的移動臺架（1500×1000×1700mm ,帶自鎖腳輪裝置，原理面板948×898mm）、設備操作說明書。
